5. 某小组在测定小灯泡的额定功率实验中，所使用小灯泡的额定电压为2.5V，电源电压为12V。

乙

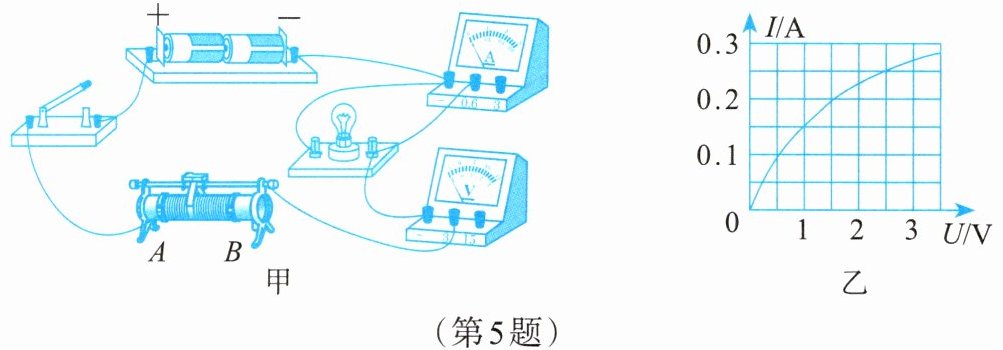

（1）图甲是小组成员连接的实物电路图，其中有一根导线连接错误，请在这根线上打“×”，并在图中改正。
（2）修正错误后，闭合开关，小组成员发现，电压表示数为1V，此时应将滑动变阻器的滑片向（填“A”或“B”）端移动。
（3）根据实验数据，画出了如图乙所示的I-U图像。由图像可知，小灯泡的额定功率为W，当小灯泡两端电压为1.5V时，其电阻为Ω。
（4）小组成员发现，小灯泡的I-U图像不是一条直线，原因是。

5. （1）
（2）A
（3）0.625 7.5
（4）随着温度升高，小灯泡的电阻变大

【分析】
本题为测定小灯泡额定功率的实验题，需依次解决电路纠错、滑动变阻器调节、电功率与电阻计算、I-U图像分析的问题。（1）需明确电流表串联、电压表并联的电路规则，找出错误导线并改正；（2）根据串联分压规律，判断滑动变阻器滑片移动方向以增大小灯泡电压；（3）利用额定电压对应电流计算额定功率，从I-U图像读取电压对应电流计算电阻；（4）结合灯丝电阻随温度变化的特性，分析I-U图像非线性的原因。
【解析】

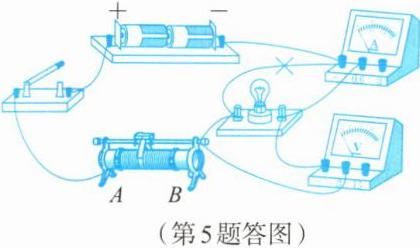

（1）实物图中电流表与小灯泡并联，电压表连接错误，正确连接为电流表串联在电路中，电压表并联在小灯泡两端，错误导线为连接电流表负接线柱与灯泡左接线柱的导线，打“×”后改接至灯泡右接线柱（对应改正图如参考答案）；
（2）电压表示数1V小于额定电压2.5V，需增大小灯泡两端电压，根据串联分压，应减小滑动变阻器接入电阻，滑动变阻器接A端，滑片向A端移动时接入电阻变小，故填A；
（3）小灯泡额定电压2.5V，由图乙得对应电流为0.25A，额定功率P=UI=2.5V×0.25A=0.625W；当电压为1.5V时，对应电流为0.2A，电阻R=U/I=1.5V/0.2A=7.5Ω；
（4）小灯泡灯丝电阻随温度升高而增大，不同电压下灯丝温度不同，电阻不同，故I-U图像不是直线。
【答案】
5. （1）
（2）A
（3）0.625；7.5
（4）随着温度升高，小灯泡的电阻变大
【知识点】
测定小灯泡额定功率、欧姆定律、电阻与温度的关系
【点评】
本题综合考查实验电路连接、滑动变阻器调节、电功率与电阻计算及图像分析，需掌握实验原理和电路基本规则，是电学实验的典型题型。
【难度系数】
0.5
