7.(★★)马拉松比赛计时采用感应芯片，运动员佩戴感应芯片通过起点和终点磁场地带时，芯片里的线圈就会产生电流，激发芯片发送编码信息，系统自动获取信息并计时。下列器件与此工作原理相同的是 【 】

A.发电机
B.电磁继电器
C.电风扇
D.电铃

【$\boldsymbol{A}$】

8. (★★)“发电鞋”是一种新型材料科研产品，其内部安装有磁体和线圈，当人行走时带动磁体运动，线圈中就产生了感应电流。
“发电鞋”的工作原理是 【 】

A.导体切割磁感线会产生电流
B.电流的磁效应
C.电流的热效应
D.磁场对电流的作用

【$\boldsymbol{A}$】

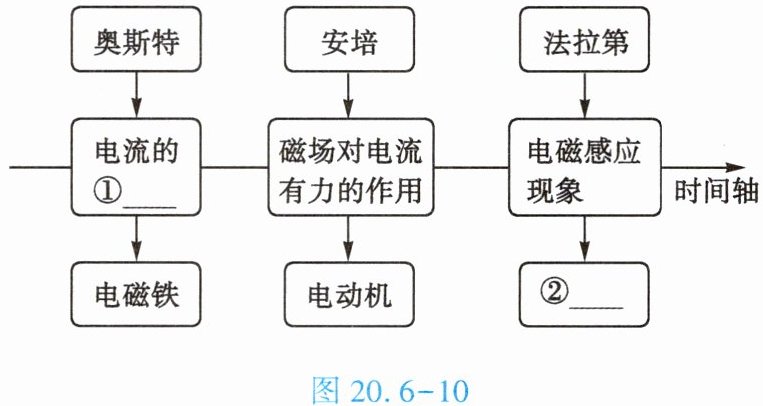

9. (★★)(2025·苏州)图20.6-10是“电与磁”的相关知识结构图,请你补充完整。

①;
②。

①磁效应
②发电机

10. (★★)(2025·扬州)在研究电磁感应现象活动中：
(1)摇动发电机模型的手柄，灯泡发光，是因为线圈在中转动，产生感应电流，把能转化为电能。

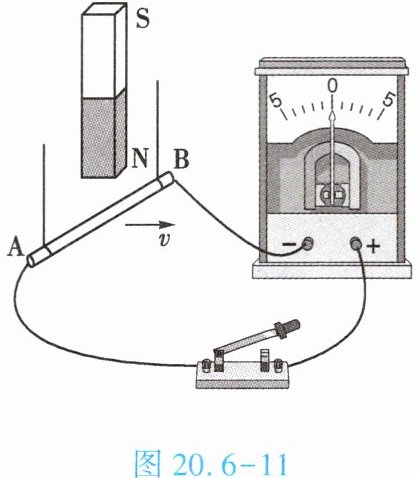

(2)如图20.6-11，导体AB静止，闭合开关，电流表指针；再让导体AB水平向右运动，电流表指针。(填“偏转”或“不偏转”)

(1)磁场；机械
(2)不偏转；偏转

11.(★★)(2025·山西)小亮把旧电风扇中的电动机拆下来,将它与小灯泡连接成如图20.6-12所示的闭合电路,在电机转轴一端插入细铁棒,快速转动铁棒,灯泡开始发光。下列说法正确的是
【 】

图20.6-12

A.灯泡发光,说明该装置中一定有干电池
B.转动铁棒,电机线圈做切割磁感线运动
C.转动铁棒,电机就将电能转化为机械能
D.若铁棒反向转动,电路中不能产生电流

【$\boldsymbol{B}$】

拓展创新
人工心脏泵和电磁血流计

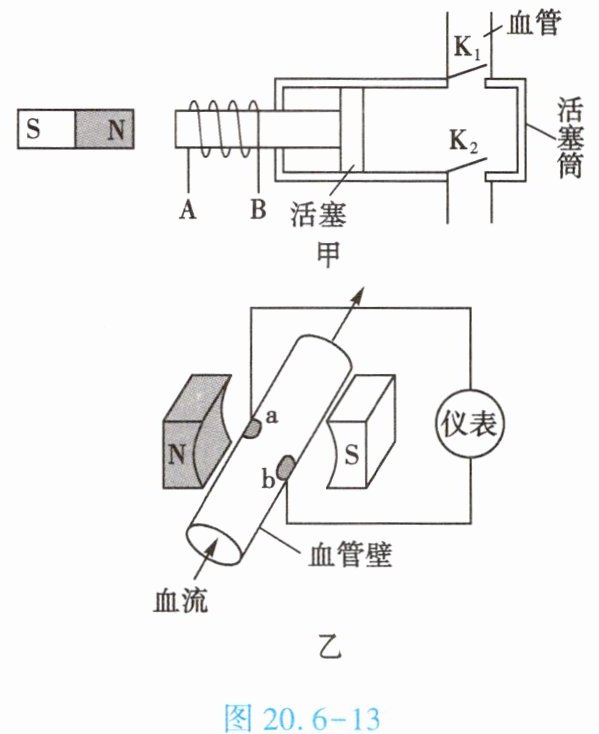

医生给患者做心脏手术时,往往要用一种称为“人工心脏泵”的体外装置来代替心脏,以推动血液循环。如图20.6-13甲是该装置的示意图,线圈AB固定在活塞柄上,通电时
线圈与活塞柄组成的系统和固定在左侧的磁体相互作用,从而带动活塞运动。活塞筒通过阀门与血管相通,阀门$\mathrm{K}_1$只能向筒外开启,$\mathrm{K}_2$只能向筒内开启。

手术时,还需要用电磁血流计来检测血流速度和血流量(血流量是指单位时间内通过血管横截面的血液体积)。如图20.6-13乙是其示意图,使用时,将血管放置于两磁极之间,两金属电极a、b与血管壁接触,就会有微弱电流流过仪表显示出血流速度。

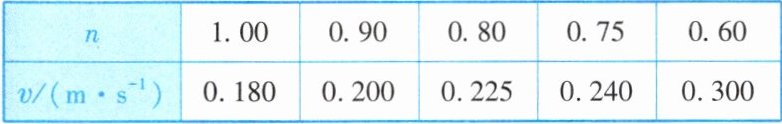

研究表明,血管内血流速度会随血管横截面积的变化而变化,且血液匀速通过血管时,受到的阻力$f$与血液的流速$v$成正比。当血管横截面积为正常值的$n$倍时,测得心脏主动脉血管内血液匀速流动的速度$v$与$n$的数值
如下表所示。

请根据上述材料,回答下列问题。
(1)图20.6-13甲中,当线圈中的电流从A流向B时,血液从(填“$\mathrm{K}_1$流出”或“$\mathrm{K}_2$流入”)。
(2)图20.6-13乙中,当血液在血管中流动时,电路中有电流,说明血液是(填“导体”或“绝缘体”)。

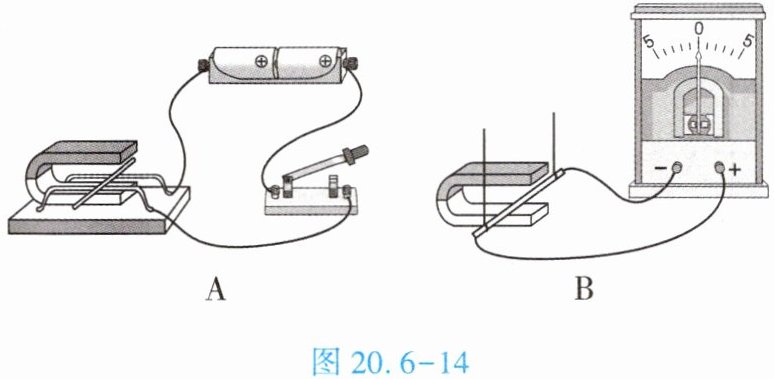

(3)图20.6-14中与电磁血流计的工作原理相同的是图(填字母)。

(4)若某次测得血流速度为$0.2\ \mathrm{m/s}$,血流量为$8×10^{-5}\ \mathrm{m}^3/\mathrm{s}$,则对应血管的横截面积为$\mathrm{m}^2$。
(5)由上表可知,血管横截面积越小,受到的阻力越,心脏的负担就越重。若血管的横截面积为正常值的0.7倍时,血管内血液匀速流动的速度应为$\mathrm{m/s}$(保留三位小数)。

(1)$\boldsymbol{\mathrm{K}_2}$流入
(2)$\boldsymbol{导体}$
(3)$\boldsymbol{B}$
(4)$\boldsymbol{4×10^{-4}}$
(5)$\boldsymbol{大}$；$\boldsymbol{0.257}$
