自主预习
请同学们预习本节课教材内容，完成下表。

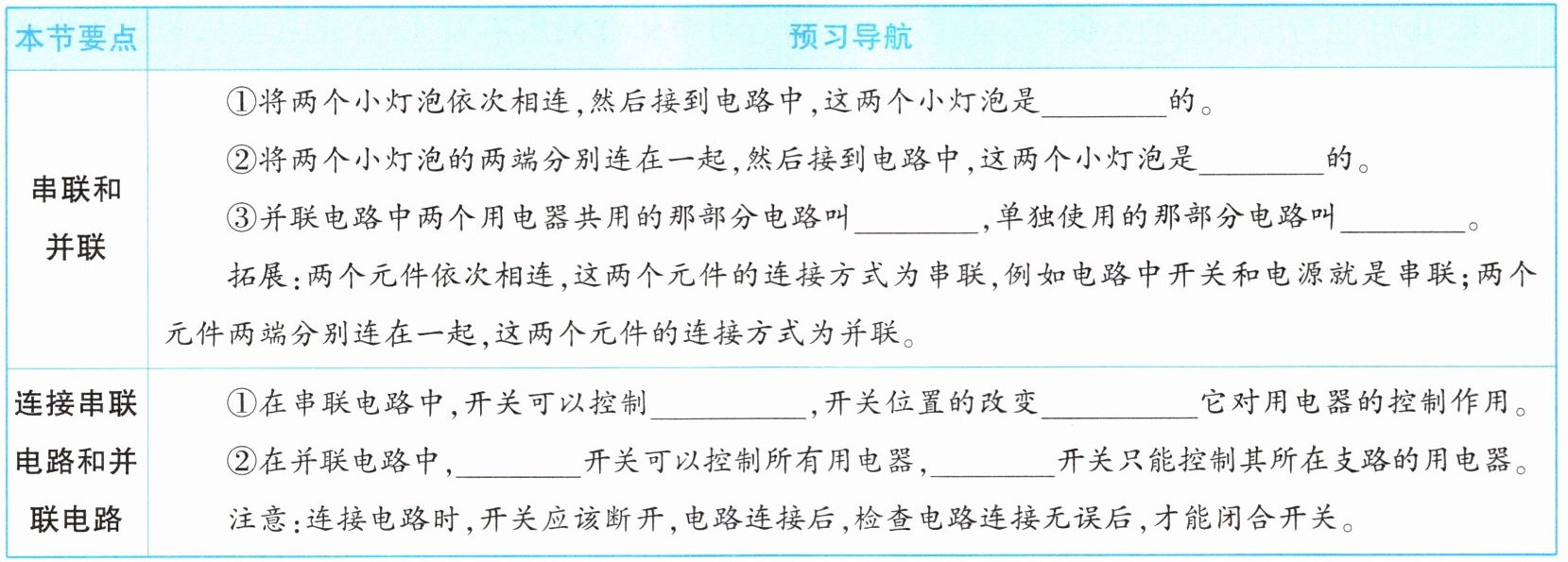

本节要点 预习导航
串联和并联 ①将两个小灯泡依次相连，然后接到电路中，这两个小灯泡是的。
②将两个小灯泡的两端分别连在一起，然后接到电路中，这两个小灯泡是的。
③并联电路中两个用电器共用的那部分电路叫，单独使用的那部分电路叫。
拓展：两个元件依次相连，这两个元件的连接方式为串联，例如电路中开关和电源就是串联；两个元件两端分别连在一起，这两个元件的连接方式为并联。
连接串联电路和并联电路 ①在串联电路中，开关可以控制，开关位置的改变它对用电器的控制作用。
②在并联电路中，开关可以控制所有用电器，开关只能控制其所在支路的用电器。
注意：连接电路时，开关应该断开，电路连接后，检查电路连接无误后，才能闭合开关。

① 串联
② 并联
③ 干路、支路
① 所有用电器，不影响
② 干路，支路

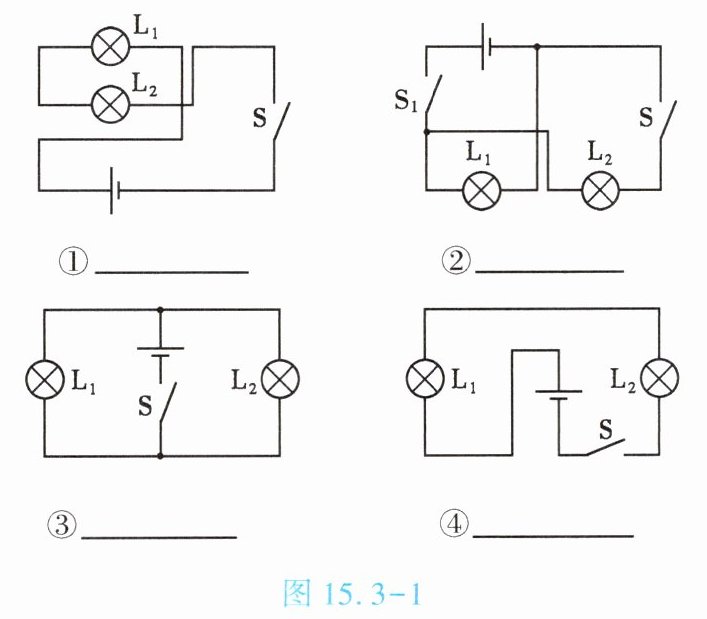

1. (★★)把图15.3-1中灯泡$\mathrm{L}_1$与$\mathrm{L}_2$的连接方式填写在横线上。

① ② ③ ④

1. ①串联 ②并联 ③并联 ④串联

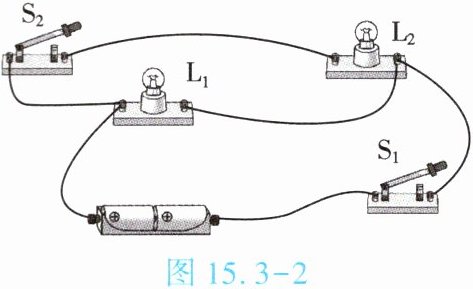

2.(★★)如图15.3-2所示电路,只闭合开关S₁,灯亮;两个开关都闭合,L₁与L₂的连接方式为。

图15.3-2

2. 只闭合开关S₁，灯L₁亮；两个开关都闭合，L₁与L₂的连接方式为并联

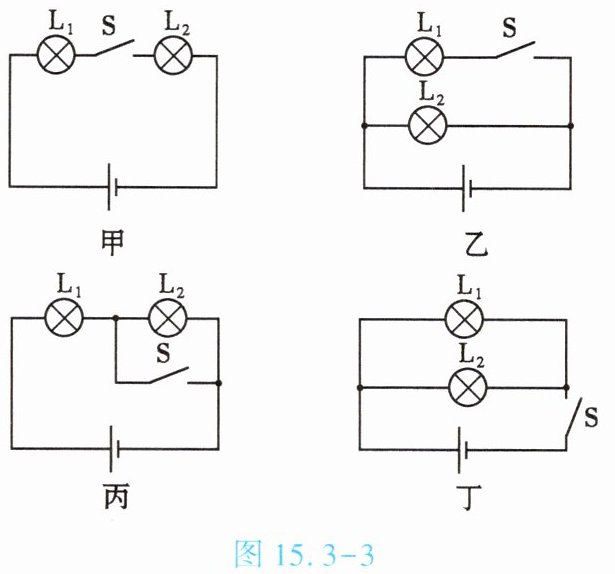

3. (★★)如图15.3-3所示的电路图中，开关S能使L₁和L₂同时发光或熄灭的是【 】


A.甲、丙
B.乙、丁
C.甲、丁
D.丙、丁

C
