9. 提升题 下列关于重心的表述，正确的是()

A.重心是物体各部分所受重力的等效作用点
B.重心是物体上最重的点
C.重心的位置一定在物体上
D.质量分布不均匀但形状规则的物体的重心，在它的几何中心

A

重心是物体各部分所受重力的等效作用点，不是实际集中在重心上的重力，故A正确，B错误；重心可以在物体上，也可以在物体外，如圆环的重心不在圆环上，故C错误；质量分布均匀、形状规则的物体的重心在其几何中心，质量分布不均匀的物体，重心不一定在几何中心，故D错误。

10. 关于物体所受重力的方向，下列表示正确的是()

C

重力的方向总是竖直向下的。A图中重力方向竖直向上，错误；B图中重力方向垂直斜面向下，错误；C图中重力方向竖直向下，正确；D图中重力方向沿轨迹切线方向，错误。

11. 如图 7 - 4 - 3 所示，小球受到的重力为 $ 10\ \mathrm{N} $，请你画出小球所受重力的示意图。

①画一个圆代表小球；
②从小球的中心向下方画一条带箭头的线段；
③在线段的旁边标出重力的大小$10\ \mathrm{N}$；
④箭头方向与墙面垂直向下，线段长度适中，箭头尖端略细。
示意图如下：
```
|
|
|
○
|
|
↓
10 N
```

12. 某兴趣小组在“探究影响物体重力大小的因素”和“探究重力方向”的实验中，进行了如下的实验探究。

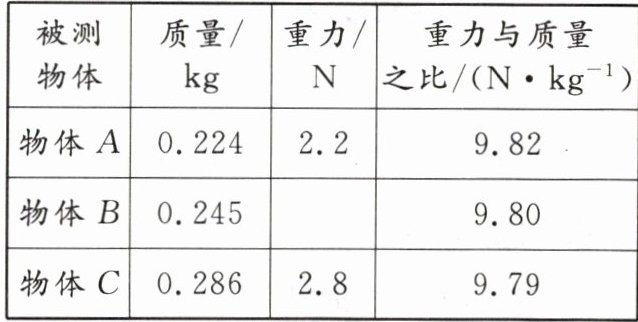

(1)在探究物体所受重力的大小与其质量的关系时，实验记录如下表所示。
①在探究过程中，需要的测量工具有和。
②如图 7 - 4 - 4 甲所示，测量物体 $ B $ 所受的重力，此时弹簧测力计的示数为 $ \mathrm{N} $。
③分析表中实验数据，可知图 7 - 4 - 4 乙中能正确描述物体所受重力的大小 $ G $ 与质量 $ m $ 的关系的图像是(填字母)。
.(2)该小组同学在探究重力的方向时，所用的实验装置如图 7 - 4 - 4 丙所示，操作如下：将该实验装置放在水平桌面上后，逐渐改变木板 $ M $ 与桌面的夹角 $ α $。观察到的现象是。剪断悬线 $ OA $，小球竖直下落。从以上实验现象可分析得到重力的方向。

(1)①天平；弹簧测力计
②2.4
③B
(2)悬线OA始终保持竖直方向
