8. 在如图所示的电路中,闭合开关S后,电流表$A_{1}$、$A_{2}$的示数分别为0.38 A和0.7 A,电压表的示数为4.5 V,则灯$L_{1}$、$L_{2}$中的电流分别为______A和______A,$L_{1}$两端的电压为______V,电源电压为______V。
答案
$0.38$ $0.32$ $4.5$ $4.5$
9. 如图所示电路中,电源电压不变,当开关S断开时,电压表$V_{1}$的示数为5 V,电压表$V_{2}$的示数为7 V;当开关S闭合时,电压表$V_{1}$的示数为9 V,电压表$V_{2}$的示数为5.4 V。电源电压为______V;开关S断开时,灯$L_{1}$两端的电压为______V;开关S闭合时,灯$L_{1}$两端的电压为______V。
答案
9 $3$ $5.4$

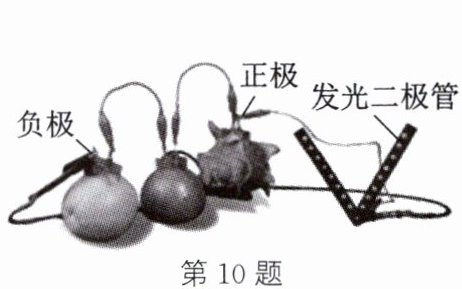

10. (2024·南通海安期末)如图所示,几个水果提供的电力足以点亮一排发光二极管。关于这个电路的说法正确的是 ()
A. 水果电池工作时将电能转化为化学能
B. 多个水果串联是为了增加电路的电压
C. 二极管同时发光说明它们一定是串联
D. 水果串联后各水果两端电压一定相等
A. 水果电池工作时将电能转化为化学能
B. 多个水果串联是为了增加电路的电压
C. 二极管同时发光说明它们一定是串联
D. 水果串联后各水果两端电压一定相等
答案
B

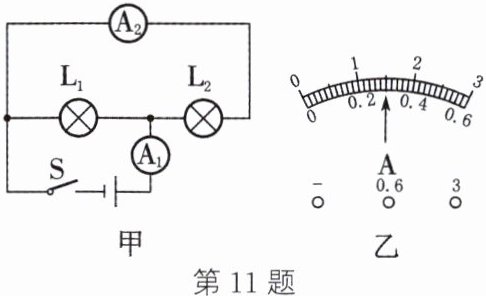

11. 如图甲所示的电路中,闭合开关S后,两个灯泡都能发光,图乙为电流表$A_{1}$指针的位置,如果电流表$A_{2}$的读数是0.6 A,那么下列说法错误的是 ()
A. 电流表$A_{1}$的读数是0.3 A
B. 灯泡$L_{1}和L_{2}$并联
C. 电流表$A_{1}$一定连接“-”“3”接线柱
D. 通过灯$L_{1}$的电流为0.9 A
A. 电流表$A_{1}$的读数是0.3 A
B. 灯泡$L_{1}和L_{2}$并联
C. 电流表$A_{1}$一定连接“-”“3”接线柱
D. 通过灯$L_{1}$的电流为0.9 A
答案
A
12. 如图所示电路,开关闭合后$L_{1}$、$L_{2}$两灯均发光,以下说法正确的是 ()
A. 电流表A的示数一定等于$A_{1}$的示数
B. 电流表A的示数一定等于$A_{1}$示数的2倍
C. 电压表V的示数一定小于$V_{1}$的示数
D. 电压表V的示数一定等于$V_{1}$的示数
A. 电流表A的示数一定等于$A_{1}$的示数
B. 电流表A的示数一定等于$A_{1}$示数的2倍
C. 电压表V的示数一定小于$V_{1}$的示数
D. 电压表V的示数一定等于$V_{1}$的示数
答案
D

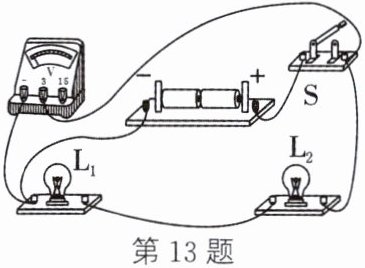

13. 如图所示的电路中,闭合开关S后,下列说法正确的是 ()
A. 电压表测量灯$L_{1}$两端的电压
B. 电压表测量灯$L_{2}$两端的电压
C. 电压表测量灯$L_{1}和L_{2}$两端的总电压
D. 如果灯$L_{2}比L_{1}$亮,那么说明通过灯$L_{2}的电流比L_{1}$的大
A. 电压表测量灯$L_{1}$两端的电压
B. 电压表测量灯$L_{2}$两端的电压
C. 电压表测量灯$L_{1}和L_{2}$两端的总电压
D. 如果灯$L_{2}比L_{1}$亮,那么说明通过灯$L_{2}的电流比L_{1}$的大
答案
C
