9. 如图所示，闭合开关S后，小灯泡L₁、L₂均正常发光，它们的连接方式是
第9题 第10题
并
联；一段时间后，有一个小灯泡熄灭，而电流表A的示数为零，则电路中出现的故障是L₁断路(其他答案合理即可)
。第9题 第10题
答案
9. 并 L₁断路(其他答案合理即可)
解析
【分析】
要判断电路连接方式，需看电流路径：电流从电源正极流出后，分为两条独立支路，一条经L₁和电流表，另一条经L₂，再汇合回到负极，因此是并联。分析故障时，电流表测L₁支路电流，示数为零说明L₁支路无电流，故障为该支路断路，合理即可。
【解析】
1. 连接方式：电流从电源正极流出后，分成两条支路，分别通过L₁和电流表、L₂，最后共同回到电源负极，故L₁、L₂为并联。
2. 故障分析：电流表测量L₁支路的电流，电流表的示数为零，说明L₁支路断路，故障可能是L₁断路、电流表断路或L₁与电流表同时断路等（合理即可）。
【答案】
并；L₁断路（合理即可）
【知识点】
并联电路、电路故障分析
【点评】
本题考查电路连接方式判断和电路故障分析，需明确并联电路的电流特点及电流表的测量对象，难度适中。
【难度系数】
0.6
要判断电路连接方式，需看电流路径：电流从电源正极流出后，分为两条独立支路，一条经L₁和电流表，另一条经L₂，再汇合回到负极，因此是并联。分析故障时，电流表测L₁支路电流，示数为零说明L₁支路无电流，故障为该支路断路，合理即可。
【解析】
1. 连接方式：电流从电源正极流出后，分成两条支路，分别通过L₁和电流表、L₂，最后共同回到电源负极，故L₁、L₂为并联。
2. 故障分析：电流表测量L₁支路的电流，电流表的示数为零，说明L₁支路断路，故障可能是L₁断路、电流表断路或L₁与电流表同时断路等（合理即可）。
【答案】
并；L₁断路（合理即可）
【知识点】
并联电路、电路故障分析
【点评】
本题考查电路连接方式判断和电路故障分析，需明确并联电路的电流特点及电流表的测量对象，难度适中。
【难度系数】
0.6

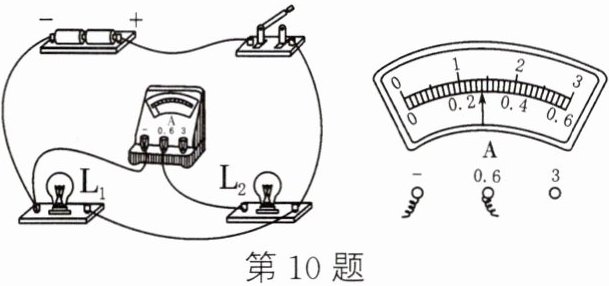

10. 如图所示的电路，当开关S闭合后，电流表测量的是通过
L₂
（电源/L₁/L₂）的电流，电流表的指针偏转如图所示，电流表的示数为0.28
A.答案
10. L₂ 0.28
解析
【分析】
要确定电流表测量的用电器，需先分析电路的电流路径，判断电流表与哪个用电器串联；读取电流表示数时，要先明确电流表的量程和分度值，再根据指针位置计算示数。观察实物电路，电流从电源正极流出，经开关后通过L₂，再经过电流表，最终通过L₁回到电源负极，据此判断电流表的测量对象，再结合电流表接线确定量程后读数。
【解析】
1. 判断电流表测量对象：电流路径为电源正极→开关→L₂→电流表→L₁→电源负极，电流表与L₂串联，因此测量通过L₂的电流。
2. 电流表读数：电流表选用0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，故分度值为0.02A；指针位于0.2A后第4个小格，示数为0.2A + 4×0.02A = 0.28A。
【答案】
L₂；0.28
【知识点】
串联电路的电流；电流表的使用；电流的测量
【点评】
本题考查电路中电流表测量对象的判断和电流表的读数，属于电学基础题，需掌握电流表的使用规则与读数方法，难度较低。
【难度系数】
0.3
要确定电流表测量的用电器，需先分析电路的电流路径，判断电流表与哪个用电器串联；读取电流表示数时，要先明确电流表的量程和分度值，再根据指针位置计算示数。观察实物电路，电流从电源正极流出，经开关后通过L₂，再经过电流表，最终通过L₁回到电源负极，据此判断电流表的测量对象，再结合电流表接线确定量程后读数。
【解析】
1. 判断电流表测量对象：电流路径为电源正极→开关→L₂→电流表→L₁→电源负极，电流表与L₂串联，因此测量通过L₂的电流。
2. 电流表读数：电流表选用0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，故分度值为0.02A；指针位于0.2A后第4个小格，示数为0.2A + 4×0.02A = 0.28A。
【答案】
L₂；0.28
【知识点】
串联电路的电流；电流表的使用；电流的测量
【点评】
本题考查电路中电流表测量对象的判断和电流表的读数，属于电学基础题，需掌握电流表的使用规则与读数方法，难度较低。
【难度系数】
0.3

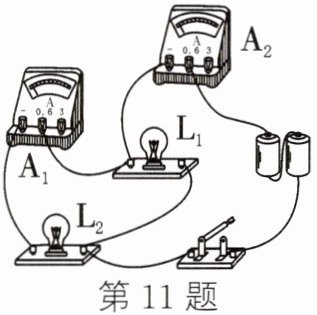

11. 关于如图所示的电路有以下判断:①$\mathrm{L}_1$ 和 $\mathrm{L}_2$ 两灯泡串联;②$\mathrm{L}_1$ 和 $\mathrm{L}_2$ 两灯泡并联;③电流表$\mathrm{A}_1$测灯泡$\mathrm{L}_1$的电流;④电流表$\mathrm{A}_2$测电路中的总电流.其中正确的有 (
A.①③
B.②④
C.②③
D.③④
第11题
B
)A.①③
B.②④
C.②③
D.③④
第11题答案
11. B
解析
【分析】要判断电路的连接方式和电流表的测量对象，需采用电流路径法分析：电流从电源正极出发，经过开关后会分成独立的支路，通过观察支路数量确定串并联关系；再结合电流表与被测用电器串联的特点，判断电流表测量的是哪部分电路的电流。
【解析】电流从电源正极流出，经开关后分为两条独立支路：一条支路经过灯泡$\mathrm{L}_2$和电流表$\mathrm{A}_1$，另一条支路经过灯泡$\mathrm{L}_1$，两条支路汇合后经过电流表$\mathrm{A}_2$回到电源负极。由此可知：$\mathrm{L}_1$和$\mathrm{L}_2$是并联，故①错误，②正确；电流表$\mathrm{A}_1$与$\mathrm{L}_2$串联，测的是$\mathrm{L}_2$的电流，故③错误；电流表$\mathrm{A}_2$在干路上，测的是电路的总电流，故④正确。综上，正确的是②④，对应选项B。
【答案】B
【知识点】并联电路、电流表的使用
【点评】本题考查电路串并联判断和电流表测量对象的判断，核心是利用电流路径法分析电路，明确电流表需与被测用电器串联，干路电流表测总电流，支路电流表测对应支路电流，属于电路基础题型。
【难度系数】0.5
【解析】电流从电源正极流出，经开关后分为两条独立支路：一条支路经过灯泡$\mathrm{L}_2$和电流表$\mathrm{A}_1$，另一条支路经过灯泡$\mathrm{L}_1$，两条支路汇合后经过电流表$\mathrm{A}_2$回到电源负极。由此可知：$\mathrm{L}_1$和$\mathrm{L}_2$是并联，故①错误，②正确；电流表$\mathrm{A}_1$与$\mathrm{L}_2$串联，测的是$\mathrm{L}_2$的电流，故③错误；电流表$\mathrm{A}_2$在干路上，测的是电路的总电流，故④正确。综上，正确的是②④，对应选项B。
【答案】B
【知识点】并联电路、电流表的使用
【点评】本题考查电路串并联判断和电流表测量对象的判断，核心是利用电流路径法分析电路，明确电流表需与被测用电器串联，干路电流表测总电流，支路电流表测对应支路电流，属于电路基础题型。
【难度系数】0.5

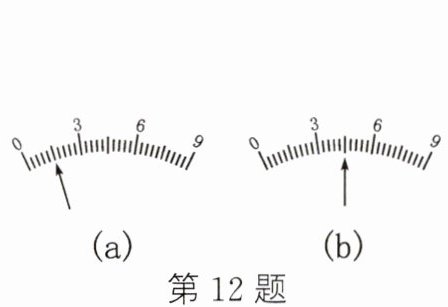

12. 在实验室,鲁慧同学发现一个电流表有两个量程,大量程是0—9 A,小量程模糊不清.为了测量小量程是多少,她先用大量程接入电路,指针位置如图(a)所示,然后再改用小量程接入同一电路,指针指示如图(b)所示,则电流表的小量程为 (
A.0~0.6 A
B.0~1 A
C.0~2 A
D.0~3 A
D
)A.0~0.6 A
B.0~1 A
C.0~2 A
D.0~3 A
答案
12. D
解析
【分析】
同一电路中电流大小不变，因此两次测量的电流值相等。先读取大量程（0~9A）下的电流，再结合小量程接入时的指针偏转格数，利用电流相等的关系计算小量程的最大值，最终匹配选项得出答案。
【解析】
1. 读取大量程电流：大量程0~9A的表盘共30个小格，分度值为 $ \frac{9A}{30}=0.3A $。图(a)中指针偏转5个小格，因此电流 $ I=5×0.3A=1.5A $。
2. 计算小量程最大值：改用小量程接入同一电路，电流仍为1.5A，图(b)中指针偏转15个小格。设小量程最大值为 $ I_{小} $，则小量程的分度值为 $ \frac{I_{小}}{30} $，可得 $ I=15×\frac{I_{小}}{30} $。
3. 联立求解：将 $ I=1.5A $ 代入等式，解得 $ I_{小}=3A $，即小量程为0~3A。
【答案】
D
【知识点】
电流表量程、电流测量
【点评】
本题核心是利用同一电路电流相等的特点，结合表盘刻度的分度值换算量程，需准确读取指针偏转格数，属于中等难度的量程换算题。
【难度系数】
0.4
同一电路中电流大小不变，因此两次测量的电流值相等。先读取大量程（0~9A）下的电流，再结合小量程接入时的指针偏转格数，利用电流相等的关系计算小量程的最大值，最终匹配选项得出答案。
【解析】
1. 读取大量程电流：大量程0~9A的表盘共30个小格，分度值为 $ \frac{9A}{30}=0.3A $。图(a)中指针偏转5个小格，因此电流 $ I=5×0.3A=1.5A $。
2. 计算小量程最大值：改用小量程接入同一电路，电流仍为1.5A，图(b)中指针偏转15个小格。设小量程最大值为 $ I_{小} $，则小量程的分度值为 $ \frac{I_{小}}{30} $，可得 $ I=15×\frac{I_{小}}{30} $。
3. 联立求解：将 $ I=1.5A $ 代入等式，解得 $ I_{小}=3A $，即小量程为0~3A。
【答案】
D
【知识点】
电流表量程、电流测量
【点评】
本题核心是利用同一电路电流相等的特点，结合表盘刻度的分度值换算量程，需准确读取指针偏转格数，属于中等难度的量程换算题。
【难度系数】
0.4
13. (2023·成华期末)如图所示，在“用电流表测电流”的实验中，电路的其他部分都已连接完毕，只有导线M还未连入电路.下列说法正确的是（
A.M与a接线柱相连且闭合开关时，电路会发生短路故障
B.M与b接线柱相连且闭合开关时，电流表测的是干路电流
C.M从a接线柱改接到b接线柱，闭合开关时电流表示数减小
D.M与电流表“0.6”接线柱相连，闭合开关，电流表测$\mathrm{L}_1$的电流
B
）A.M与a接线柱相连且闭合开关时，电路会发生短路故障
B.M与b接线柱相连且闭合开关时，电流表测的是干路电流
C.M从a接线柱改接到b接线柱，闭合开关时电流表示数减小
D.M与电流表“0.6”接线柱相连，闭合开关，电流表测$\mathrm{L}_1$的电流
答案
13. B
解析
【分析】本题考查电流表测电流的电路分析，需明确导线M连接不同接线柱时的电路结构，判断用电器的连接方式、电流表的测量对象，逐一分析选项。
【解析】
选项A：当M与a接线柱相连且闭合开关时，电流会经过L₁形成通路，并非短路故障，A错误；
选项B：当M与b接线柱相连且闭合开关时，L₁和L₂并联，电流表接在干路，测量干路电流，B正确；
选项C：M从a接线柱改接到b接线柱时，电流表从测量支路电流变为测量干路电流，示数会增大，并非减小，C错误；
选项D：M与电流表“0.6”接线柱相连时，电流表测量的是干路电流，不是L₁的电流，D错误。
【答案】B
【知识点】并联电路电流规律、电流表的使用
【点评】本题为基础电路分析题，需准确判断导线连接后电路的连接方式，明确电流表的测量对象，是对电流表使用和并联电路特点的基础考查。
【难度系数】0.5
【解析】
选项A：当M与a接线柱相连且闭合开关时，电流会经过L₁形成通路，并非短路故障，A错误；
选项B：当M与b接线柱相连且闭合开关时，L₁和L₂并联，电流表接在干路，测量干路电流，B正确；
选项C：M从a接线柱改接到b接线柱时，电流表从测量支路电流变为测量干路电流，示数会增大，并非减小，C错误；
选项D：M与电流表“0.6”接线柱相连时，电流表测量的是干路电流，不是L₁的电流，D错误。
【答案】B
【知识点】并联电路电流规律、电流表的使用
【点评】本题为基础电路分析题，需准确判断导线连接后电路的连接方式，明确电流表的测量对象，是对电流表使用和并联电路特点的基础考查。
【难度系数】0.5

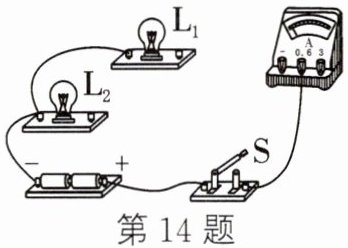

14. 如图,使用笔画线代替导线完成电路.要求:两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉.
第14题 第15题
第14题 第15题答案
14.
解析
【分析】要完成符合要求的电路，需明确：两灯并联说明电流有两条独立路径；开关控制干路则开关在总路；电流表测干路电流，故电流表需接在干路中。解题思路：先确定电流流向：电源正极→开关→电流表→分支为两条支路（分别经L₁、L₂）→汇合回电源负极，连线时保证电流表正负接线柱正确（电流正进负出），且导线不交叉。
【解析】1. 确定电流路径：电源正极流出电流，经开关S后进入电流表的正接线柱，从电流表负接线柱流出后，分为两条支路，一条经过灯泡L₁，另一条经过灯泡L₂，两条支路的电流汇合后回到电源负极。2. 连线操作：将电流表的负接线柱分别连接到L₁的右端和L₂的右端；将L₁的左端与L₂的左端相连后，接到电源的负极，即可满足两灯并联、开关控制干路、电流表测干路电流，且导线不交叉的要求。
【答案】
【知识点】并联电路、电流表使用、电路连接
【点评】本题考查初中物理基础电路的连接，重点考查并联电路的特点和电流表的使用规则，属于基础题型，需掌握电路连接的基本方法。
【难度系数】0.3
【解析】1. 确定电流路径：电源正极流出电流，经开关S后进入电流表的正接线柱，从电流表负接线柱流出后，分为两条支路，一条经过灯泡L₁，另一条经过灯泡L₂，两条支路的电流汇合后回到电源负极。2. 连线操作：将电流表的负接线柱分别连接到L₁的右端和L₂的右端；将L₁的左端与L₂的左端相连后，接到电源的负极，即可满足两灯并联、开关控制干路、电流表测干路电流，且导线不交叉的要求。
【答案】
【知识点】并联电路、电流表使用、电路连接
【点评】本题考查初中物理基础电路的连接，重点考查并联电路的特点和电流表的使用规则，属于基础题型，需掌握电路连接的基本方法。
【难度系数】0.3

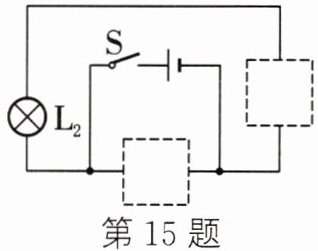

15. (2024·宝安期中)如图所示,在虚线框内填入小灯泡$L_1$和电流表的电路元件符号,使灯$L_1$与$L_2$并联,且开关S闭合后两灯均能发光,电流表不会损坏.
答案
15.
解析
【分析】要使灯$L_1$与$L_2$并联，需让电流从开关$S$流出后分为两条独立支路：一条支路包含$L_2$，另一条支路需串联$L_1$和电流表（电流表测支路电流，且不会损坏）。因此需在两个虚线框中分别填入对应元件，使两条支路并联，满足两灯发光、电流表安全的要求。
【解析】根据并联电路的特点，电流从电源正极经开关$S$后，分为两条支路：一条支路为$L_2$，另一条支路为$L_1$与电流表串联。因此，下方虚线框填入小灯泡$L_1$，右侧虚线框填入电流表符号，这样两条支路并联，开关闭合后两灯均发光，电流表串联在支路中，不会损坏。
【答案】
【知识点】并联电路连接、电流表使用
【点评】本题结合电路元件的连接，考查并联电路的结构和电流表的使用规则，需明确并联电路“各支路独立工作”的特点，电流表需串联在被测电路中，属于基础电路连接题。
【难度系数】0.5
【解析】根据并联电路的特点，电流从电源正极经开关$S$后，分为两条支路：一条支路为$L_2$，另一条支路为$L_1$与电流表串联。因此，下方虚线框填入小灯泡$L_1$，右侧虚线框填入电流表符号，这样两条支路并联，开关闭合后两灯均发光，电流表串联在支路中，不会损坏。
【答案】
【知识点】并联电路连接、电流表使用
【点评】本题结合电路元件的连接，考查并联电路的结构和电流表的使用规则，需明确并联电路“各支路独立工作”的特点，电流表需串联在被测电路中，属于基础电路连接题。
【难度系数】0.5
