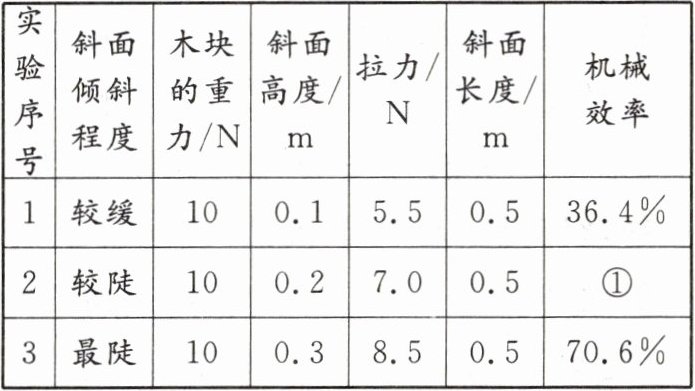

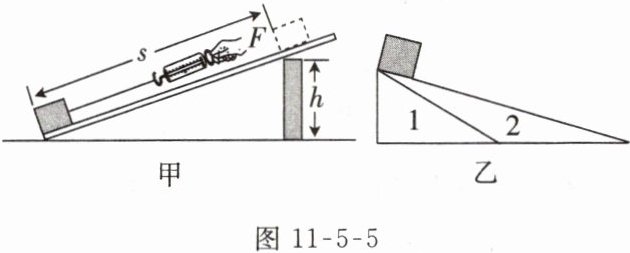

12. 提升题在“探究斜面的机械效率与斜面的倾斜程度的关系”实验中，某实验小组用如图 11 - 5 - 5 甲所示的装置，在其他条件一定时，获取了下表中的实验数据。


(1)实验时，沿斜面缓慢拉动弹簧测力计，尽量使木块做运动。
(2)通过比较表格中和两栏对应的数据，可知斜面是一种省力的简单机械。在第 1 次实验时，如果忽略斜面的摩擦，那么拉力沿着斜面拉木块移动一段距离所做的功，等于直接用手把该木块提升一定高度所做的功，这样算出的拉力的大小为N。对比表格中的拉力，发现拉力的实际值大于计算值，是因为使用机械都存在。
(3)在第 2 次实验时表格中①的数据为(精确到 0.1％)。依据完整的数据可得出结论：在其他条件一定时，斜面，机械效率越高。
(4)请你结合所学物理知识，解决斜面的有关物理问题。图 11 - 5 - 5 乙中木块分别沿斜面 1、2 滑到底端，木块到达斜面 1、2 底端时的速度分别为 $ v_1 $、$ v_2 $。若斜面的粗糙程度相同，则 $ v_1 $(选填“＞”“＜”或“＝”)$ v_2 $。

(1)匀速直线
(2)木块的重力；拉力；2；摩擦
(3)57.1%；倾斜程度越陡
(4)＞

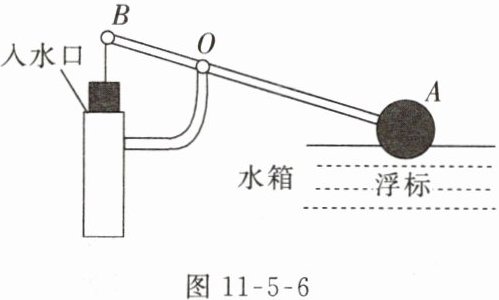

13. 提升题图 11 - 5 - 6 是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆 AOB 压住入水口，停止上水。请在图中画出动力 $ F_1 $、阻力 $ F_2 $ 和动力臂 $ L_1 $。

解：
1. 首先确定动力$F_1$和阻力$F_2$：
浮标对$A$点的力是使杠杆$AOB$转动的动力$F_1$，方向竖直向上。
入水口对$B$点的力是阻碍杠杆$AOB$转动的阻力$F_2$，方向竖直向下。
2. 然后画动力臂$L_1$：
过支点$O$作动力$F_1$作用线的垂线段，即为动力臂$L_1$。
（画图时，力的方向要正确，动力臂的画法要规范，即从支点向动力作用线作垂线）。
