15. 如图为人体血液循环模型，其中 A、B、C、D 分别代表右心房、左心房、右心室、左心室，①②代表房室瓣。各瓶均为软瓶，挤压可以产生压力使液体流动。下列说法错误的是（）

A.$\mathrm{D→G→F→H→A}$ 模拟了人的体循环
B.注射器的作用是平衡内外压力
C.对应人体，$\mathrm{I}$ 中流动脉血，$\mathrm{J}$ 中流静脉血
D.该模型模拟血液循环时装置内应当充满液体

第 15 题图

15.C

二、填空题
16. 观察下面的图像，并回答相关问题。
(1)图甲,如果在C处加热,则“回”形管中的红墨水将向(填“左”或“右”)运动。由此推测,在房间内安装空调时,应将空调安在房间的(填“上端”或“下端”)。
(2)图乙,天气现象主要发生在大气的层。(填序号)

16.(1)右 上端 (2)③

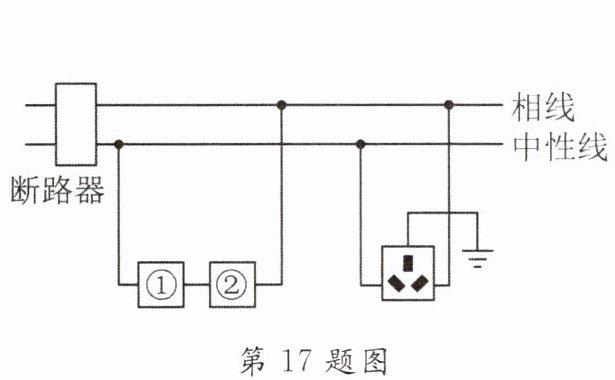

17. “珍爱生命，安全用电”是公民必备的安全意识。如图所示为某家庭电路图。
(1)相线与中性线之间的电压正常值为伏。
(2)图中方框①和②应接入开关和电灯，则开关应接在处。
(3)关于安全用电，下列做法正确的是（填字母）。
A. 可以用湿的手触摸开关
B. 可以在高压线旁放风筝
C. 可以使插座超负荷工作
D. 当人触电时，应及时切断电源

17.(1)220 (2)② (3)D
