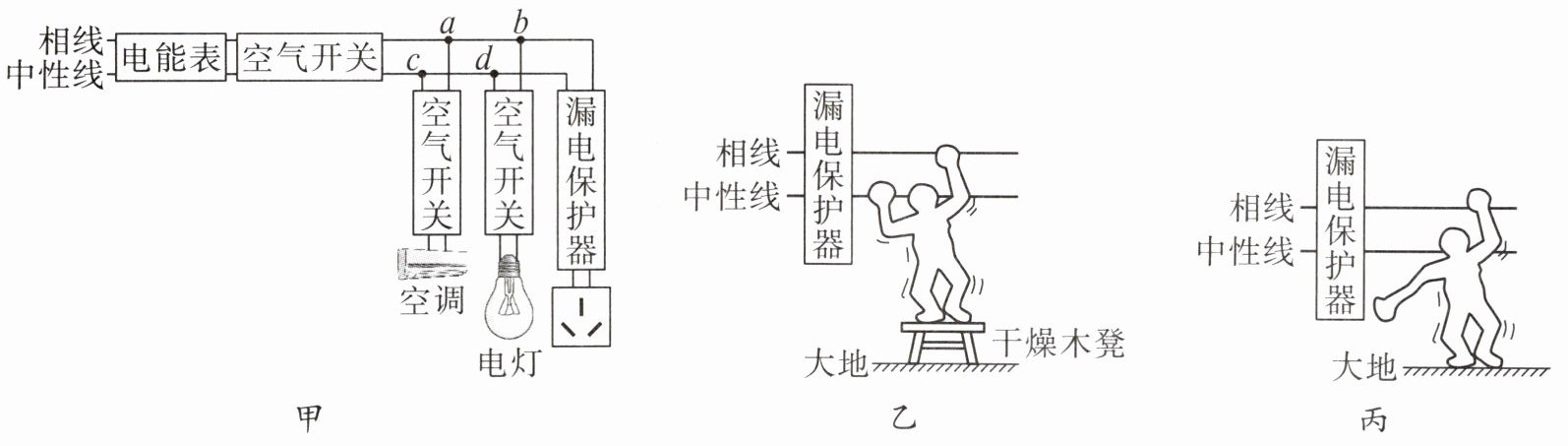

跟踪训练1 图甲是一个住宅户内安装防护装置的方框图，乙、丙两图是两种触电情况。下列关于保险丝、空气开关和漏电保护器的说法正确的是（）


A.电能表用来计量家中所有用电器的总功率，空气开关与保险丝的作用完全相同
B.如图甲所示，若闭合开关后电灯不亮，而空调还能工作，用测电笔检查插座左右两孔氖管都发光，则一定是c、d之间发生了断路
C.如图乙、丙所示，两图中的人发生了触电事故，电路中的“漏电保护器”都会切断电路
D.制作保险丝的材料最好选用电阻比较大、熔点比较低的超导体
【特别提醒】空气开关、保险丝和漏电保护器的区别
空气开关、保险丝和漏电保护器都属于保护装置，不同的是，空气开关、保险丝在电路中电流过大时断开电路，而漏电保护器在家庭电路中发生漏电时才会断开电路。

1. B 解析 电能表是测量用户在某段时间内消耗的电能的仪表，空气开关和保险丝的作用相同，A错误。家庭电路中的空调和电灯并联，闭合开关后电灯不亮，而空调还能工作，说明电灯没有接入电路(出现断路)，用测电笔检查插座左右两孔氖管都发光，可以推断是c、d之间发生了断路，B正确。题图乙中的相线和中性线中的电流相等，漏电保护器不会切断电路，题图丙中的漏电保护器会切断电路，C错误。制作保险丝的材料要选用电阻比较大、熔点比较低的铅锑合金，D错误。
