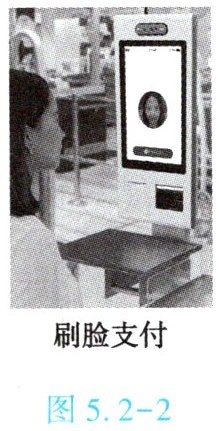

3. (★★)如图 5.2 - 2 为某超市的自助结算系统,顾客将挑选好的商品的条形码对着机器扫码口依次扫描后,打开结算系统,利用摄像头“刷脸”即可通过事先绑定的银行卡自动付费,不需要使用现金或手机,下列有关说法正确的是【】

A.该结算系统使用的摄像头的镜头是凹透镜
B.人通过镜头成的是一个正立的虚像
C.人到镜头的距离应该大于镜头的 2 倍焦距
D.若人远离镜头,屏幕上的像会变大

C

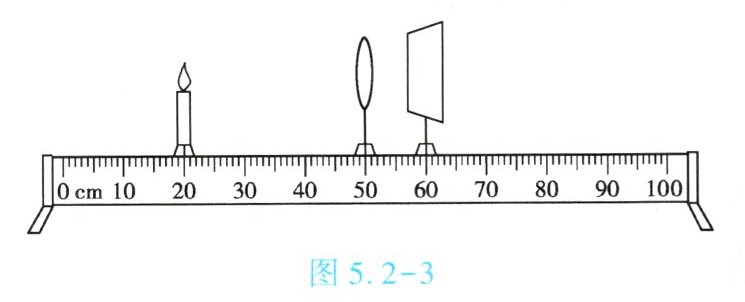

1. (★★)(2024·临沂)在“探究凸透镜成像的规律”实验中,当蜡烛、凸透镜和光屏的位置如图 5.2 - 3 所示时,光屏上承接到烛焰清晰的像。保持凸透镜的位置不变,则【】

A.实验所用凸透镜的焦距可能为 10.0 cm
B.光屏上承接到的像是烛焰倒立、放大的实像
C.将蜡烛和光屏的位置互换,光屏上仍能承接到像
D.将蜡烛移至 45.0 cm 刻度线上,光屏上仍能承接到像

AC

A.由图可知，物距$u=30.0\,cm$，像距$v=20.0\,cm$，此时成实像，且$u＞v$，则$u＞2f$，$f＜v＜2f$，即$30.0\,cm＞2f$，$f＜20.0\,cm＜2f$，解得$10.0\,cm＜f＜15.0\,cm$，焦距不可能为$10.0\,cm$，A错误；
B.此时$u＞2f$，$f＜v＜2f$，成倒立、缩小的实像，B错误；
C.将蜡烛和光屏位置互换，根据光路可逆，此时$f＜u＜2f$，$v＞2f$，光屏上仍能承接到倒立、放大的实像，C正确；
D.将蜡烛移至$45.0\,cm$刻度线，物距$u=5.0\,cm＜f$，成正立、放大的虚像，光屏上不能承接，D错误。
答案：C

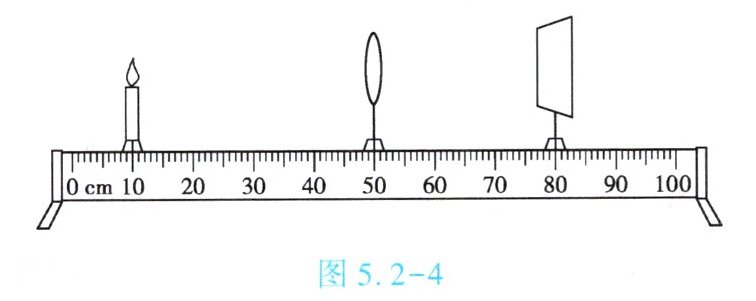

2. (★★★)某同学在做“探究凸透镜成像的规律”实验时,将点燃的蜡烛、凸透镜、光屏调试到如图 5.2 - 4 所示的位置,光屏中心正好出现清晰的像(未画出)。下列说法正确的是【】
A.凸透镜焦距为 20 cm
B.光屏上的像是倒立、缩小的实像
C.蜡烛燃烧变短,屏上像的位置会下降
D.取走光屏,则凸透镜不成像

B

3. (★★)小梦用凸透镜、蜡烛、光屏和光具座等器材,探究凸透镜成像的规律。已知凸透镜的焦距为 10 cm。
(1)实验时,使在同一高度。

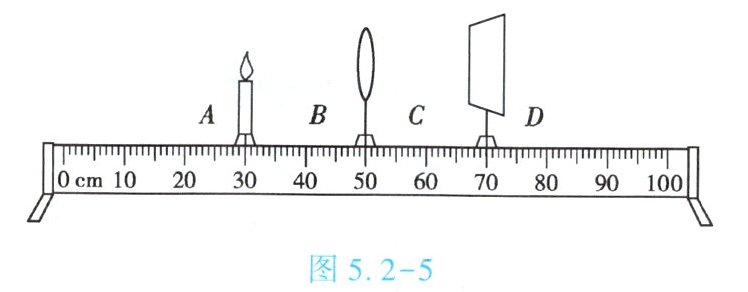

(2)当蜡烛、凸透镜、光屏在如图 5.2 - 5 所示位置时,光屏上成的是、的实像。

(3)保持凸透镜位置不动,在(2)实验基础上,想要在光屏上得到缩小、清晰的烛焰像,接下来的操作是。
(4)保持凸透镜位置不动,把蜡烛移到 45 cm 处,无论怎样移动光屏,光屏上始终接收不到像,小梦应该在(填“A”“B”“C”或“D”)区域观察像。

烛焰、凸透镜、光屏的中心
倒立
等大
将蜡烛向远离凸透镜方向移动一段距离后，再将光屏向靠近凸透镜方向移动，直到光屏上出现清晰的像
C
