9. (★★★) 探究串联电路中电流的特点。
(1) 猜想:由于用电器阻碍,电流流过用电器后会减小。

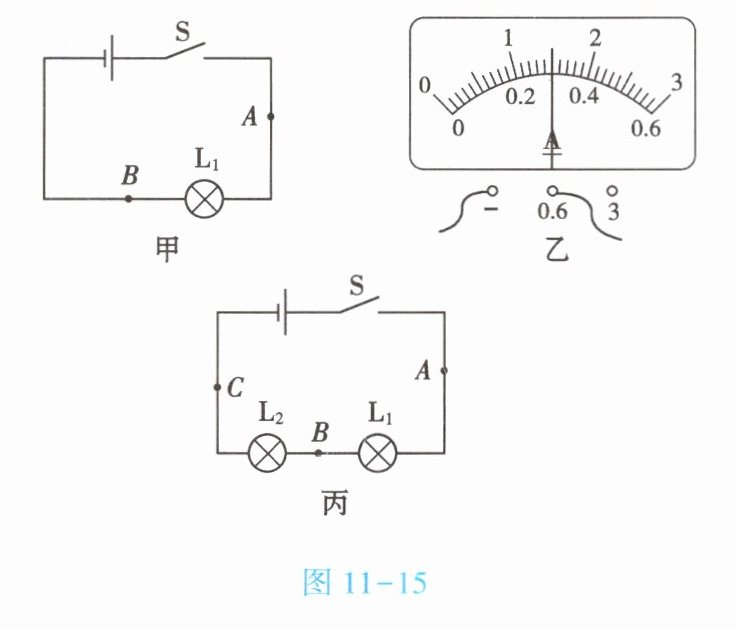

(2) 按图11 - 15甲连接好电路,闭合开关S后发现灯不亮,为了找出原因,将电压表接在A、B两点间。闭合开关S,发现电压表有示数,说明灯$L_1$可能存在
(3) 排除故障后,用电流表测出A点的电流,如图11 - 15乙所示,则Iₐ =
(4) 为进一步得出两个灯泡串联时电流的特点,小明按图11 - 15丙连接电路,测量A、B、C三点的电流,得出Iₐ = Iᵦ = Iₙ的结论。小华认为不需要再测量,在(3)结论的基础上,通过推理也可以得出相同的结论,请写出小华的推理过程:
(1) 猜想:由于用电器阻碍,电流流过用电器后会减小。
(2) 按图11 - 15甲连接好电路,闭合开关S后发现灯不亮,为了找出原因,将电压表接在A、B两点间。闭合开关S,发现电压表有示数,说明灯$L_1$可能存在
断路
故障。(3) 排除故障后,用电流表测出A点的电流,如图11 - 15乙所示,则Iₐ =
0.3
A;再测出B点的电流,得到A、B两点的电流相等。更换不同规格的灯泡,重复上述实验,都得到相同的结论,由此判断猜想是错误
的。(4) 为进一步得出两个灯泡串联时电流的特点,小明按图11 - 15丙连接电路,测量A、B、C三点的电流,得出Iₐ = Iᵦ = Iₙ的结论。小华认为不需要再测量,在(3)结论的基础上,通过推理也可以得出相同的结论,请写出小华的推理过程:
由(3)可知串联电路中A、B两点电流相等,同理,B、C两点电流也相等,因此A、B、C三点电流相等(或串联电路中各处电流相等)。
答案
(2) 断路
(3) 0.3;错误
(4) 由(3)可知串联电路中A、B两点电流相等,同理,B、C两点电流也相等,因此A、B、C三点电流相等(或串联电路中各处电流相等)。
(3) 0.3;错误
(4) 由(3)可知串联电路中A、B两点电流相等,同理,B、C两点电流也相等,因此A、B、C三点电流相等(或串联电路中各处电流相等)。
