1. 光敏电阻的阻值随光照强度的增大而减小。如图所示,闭合开关,逐渐减弱对光敏电阻的光照强度。下列说法正确的是(
A.电流表和电压表的示数均变小
B.电流表和电压表的示数均变大
C.电流表的示数变小,电压表的示数变大
D.电流表的示数变大,电压表的示数变小
C
)A.电流表和电压表的示数均变小
B.电流表和电压表的示数均变大
C.电流表的示数变小,电压表的示数变大
D.电流表的示数变大,电压表的示数变小
答案
C
解析
由图可知，光敏电阻R与定值电阻R₀串联，电压表测R两端电压，电流表测电路电流。光照减弱，R阻值增大，总电阻增大，电源电压不变，根据I=U/R，电路电流变小（电流表示数变小）。R₀两端电压U₀=IR₀变小，R两端电压U=电源电压-U₀，故U变大（电压表示数变大）。

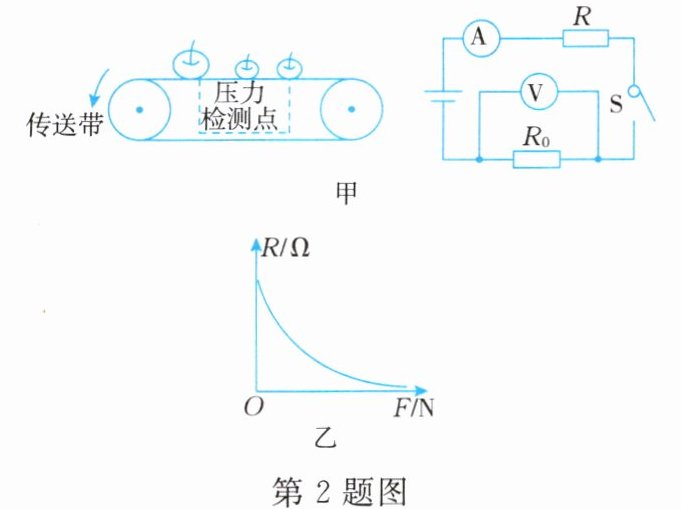

2. 如图甲所示是水果自动筛选装置的原理图,电源电压不变,$R_0$ 为定值电阻,压敏电阻 $R$ 的阻值随压力 $F$ 变化的关系图像如图乙所示,压敏电阻置于压力检测点处。当压力检测点受到的压力变大时,电路中的(
A.电压表的示数减小,电流表的示数增大
B.电压表的示数增大,电流表的示数减小
C.电压表和电流表的示数均减小
D.电压表和电流表的示数均增大
D
)A.电压表的示数减小,电流表的示数增大
B.电压表的示数增大,电流表的示数减小
C.电压表和电流表的示数均减小
D.电压表和电流表的示数均增大
答案
D
解析
由题图乙可知，压敏电阻的阻值随压力的增大而减小。当压力检测点受到的压力变大时，压敏电阻$R$的阻值减小，电路的总电阻$R_{总}=R + R_0$减小。根据$I=\frac{U}{R_{总}}$，电源电压$U$不变，总电阻减小，所以电路中的电流$I$增大，即电流表的示数增大。定值电阻$R_0$的阻值不变，根据$U_0 = IR_0$，电流$I$增大，所以$R_0$两端的电压$U_0$增大，即电压表的示数增大。
3. 热敏电阻的阻值会随温度的改变而改变,可分为两类,正温度系数热敏电阻器的阻值随温度的升高而增大,负温度系数热敏电阻器则相反。小嘉将一个热敏电阻 $R_1$ 和一个定值电阻 $R_2$ 连接成如图所示电路。在对热敏电阻 $R_1$ 加热的过程中,观察到电流表示数逐渐变大,则 $R_1$ 属于
负温度系数
(选填“正温度系数”或“负温度系数”)热敏电阻器。定值电阻 $R_2$ 在电路中的作用是保护电路
。答案
负温度系数；保护电路
解析
由电路图可知，$R_1$与$R_2$串联，电流表测电路中的电流。在对$R_1$加热的过程中，观察到电流表示数逐渐变大。根据欧姆定律$I = \frac{U}{R}$，电源电压$U$不变，电流$I$变大，则总电阻$R = R_1 + R_2$变小，因为$R_2$是定值电阻，所以$R_1$的阻值变小。$R_1$的阻值随温度升高而减小，所以$R_1$属于负温度系数热敏电阻器。定值电阻$R_2$在电路中的作用是防止电路中的电流过大，保护电路。
4. 如图所示,在探究串联电路的电压关系实验时,亮亮先用电压表测量出电阻 $R_1$ 两端的电压为 $1$ V,然后保持电压表接 $A$ 点不动,将接 $B$ 点的那一段导线改接到电路中的 $C$ 点,电压表示数为 $3$ V。已知 $R_1 = 5\Omega$,则电阻 $R_2$ 两端的电压为
2
V,通过 $R_2$ 的电流为0.2
A。如果他保持电压表接 $B$ 点不动,将电压表接 $A$ 点的那一段导线改接到电路中的 $C$ 点,这种接法是否正确？不正确
。理由是电压表的正负接线柱接反了
。答案
2；0.2；不正确；电压表的正负接线柱接反了
解析
由电路图可知，R₁与R₂串联。第一次电压表接A、B两点，测R₁两端电压，U₁=1V；保持A点不动，改接C点后，电压表测电源总电压，U=3V。串联电路总电压等于各部分电压之和，故R₂两端电压U₂=U-U₁=3V-1V=2V。串联电路电流处处相等，通过R₁的电流I=U₁/R₁=1V/5Ω=0.2A，即通过R₂的电流为0.2A。保持B点不动，将A点改接C点时，电压表正负接线柱接反，指针反向偏转，故接法不正确。
