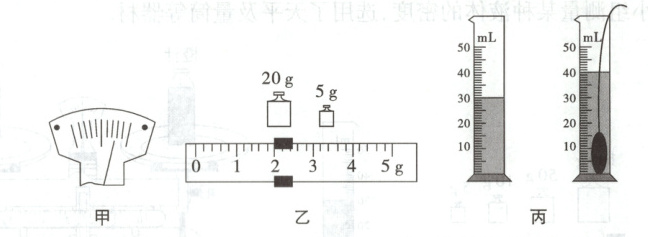

3. 如图是测量固体密度时的部分示意图,下列选项正确的是().


A.使用天平前,指针位置如图甲所示,为使天平平衡,平衡螺母应向右调
B.天平平衡时,右盘中的砝码和游码的位置如图乙所示,该固体的质量为$27.4\ \mathrm{g}$
C.放入固体前后,量筒的示数如图丙所示,该固体的体积为$40\ \mathrm{cm}^{3}$
D.该固体的密度为$2.7\ \mathrm{g/cm}^{3}$

D

A. 使用天平前，指针右偏，应将平衡螺母向左调，使天平平衡，故A错误。
B. 由图乙可知，固体质量为$20g+5g+2g=27g$（游码读数为2g，质量应是砝码加游码，图中游码实际读数为2g，题中$27.4g$错误），故B错误。
C. 由图丙可知，固体放入前量筒示数为$20mL$，放入后示数为$30mL$，则固体体积为$30 - 20 = 10cm^{3}$（题中$40cm^{3}$错误），故C错误。
D. 根据密度公式$\rho=\frac{m}{V}$，$m = 27g$，$V = 10cm^{3}$，则$\rho=\frac{27g}{10cm^{3}}=2.7g/cm^{3}$，故D正确。

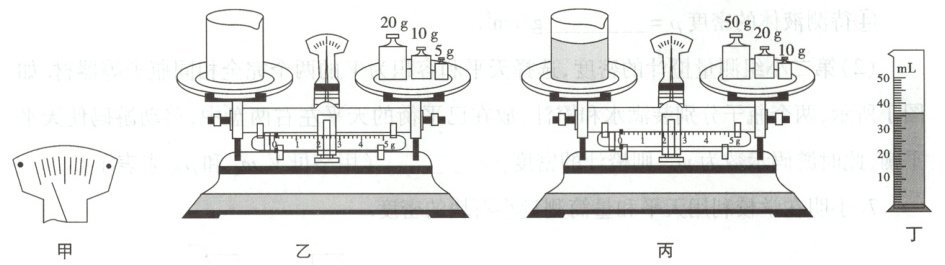

4. 如图是某班同学测量某品牌酱油密度的过程.在调节天平时,将游码移到标尺左端的零刻度线后,他们发现指针位置如图甲所示,此时应把右侧的平衡螺母向(选填“左”或“右”)移动.他们按照图乙、丙、丁的顺序进行测量(图丁测量的是烧杯中全部酱油的体积),测量出的密度与真实值相比将(选填“偏大”“偏小”或“相等”).

右；偏大

调节天平时，游码归零后，指针偏向分度盘左侧（图甲），应将右侧平衡螺母向右移动。测量顺序中，若先测空烧杯质量，再测烧杯和酱油总质量，最后将全部酱油倒入量筒测体积，由于烧杯壁残留酱油，导致所测体积偏小，根据ρ=m/V，质量准确、体积偏小，故密度测量值偏大。

5. 小明用玻璃刀划一块玻璃放在调好的托盘天平的左盘,如图甲所示,其质量为$\mathrm{g}$.若这块玻璃的体积为$10\ \mathrm{cm}^{3}$,则玻璃的密度为$\mathrm{kg/m}^{3}$.他根据所测数据在图乙上描出一个对应的点$A$,接着换用另一块不同颜色的玻璃重复了上述实验,将所测数据在图上又描出了另一个对应的点$B$.若$\rho _{A}$、$\rho _{B}$分别代表两块玻璃的密度,则$\rho _{A}$(选填“$＞$”“$＜$”或“$=$”)$\rho _{B}$.

27.4；2.74×10³；＞

由图甲知，天平标尺分度值为0.2g，玻璃质量m=20g+5g+2.4g=27.4g；玻璃密度ρ=m/V=27.4g/10cm³=2.74g/cm³=2.74×10³kg/m³；m-V图像中，点A和点B与原点连线的斜率表示密度，点A斜率大于点B，所以ρₐ＞ρᵦ。
