2.(2025·山东烟台中考改编)某实验小组进行用电流表和电压表测量电阻的实验。

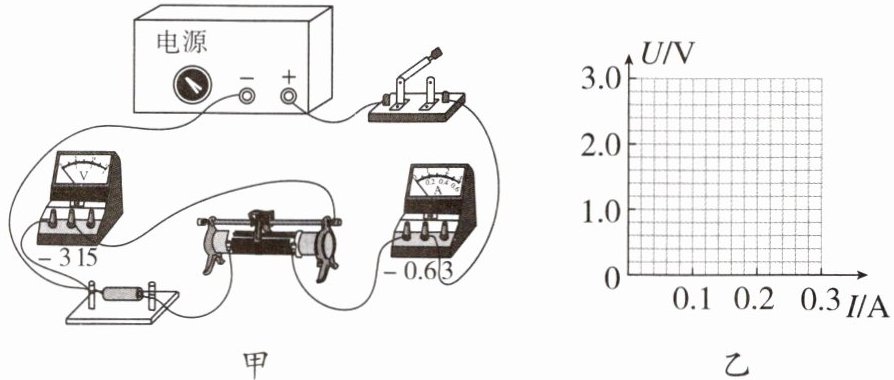

(1)该小组连接了如图甲所示的电路,闭合开关前发现有一根导线连接错误。请在错误的导线上打“×”,并画出正确的连线。
(2)正确连接电路后,闭合开关,发现电流表有示数,电压表无示数。出现这个现象的原因可能是
A. 待测电阻器断路 B. 待测电阻器短路
C. 电压表接线柱接触不良 D. 滑动变阻器短路

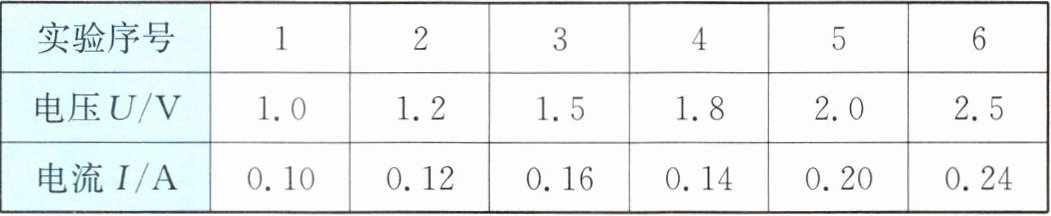

(3)排除电路故障后,小组同学继续实验,并将记录的数据填写在下表中。
①请根据描点法在图乙中描绘出表格中的六组数据,并作出该电阻器的$U-I$图像;
②由图像可得该电阻器的电阻为
(1)该小组连接了如图甲所示的电路,闭合开关前发现有一根导线连接错误。请在错误的导线上打“×”,并画出正确的连线。
(2)正确连接电路后,闭合开关,发现电流表有示数,电压表无示数。出现这个现象的原因可能是
BC
(填选项字母)。A. 待测电阻器断路 B. 待测电阻器短路
C. 电压表接线柱接触不良 D. 滑动变阻器短路
(3)排除电路故障后,小组同学继续实验,并将记录的数据填写在下表中。
①请根据描点法在图乙中描绘出表格中的六组数据,并作出该电阻器的$U-I$图像;
②由图像可得该电阻器的电阻为
10
$\Omega$。答案
(1)如图甲所示:
(2)BC
(3)①如图乙所示:
②10
解析
【分析】
本题为伏安法测电阻的实验题，分三小问：
1. 第一问需判断电路连接错误：电压表应并联在待测电阻两端，观察图甲，电压表当前连接位置错误，需调整导线使电压表并联在定值电阻两端。
2. 第二问分析电路故障：电流表有示数说明电路为通路，电压表无示数，需结合选项逐一分析故障原因。
3. 第三问：①用描点法绘制U-I图像，注意舍去偏离的异常点；②根据欧姆定律，利用U-I图像上对应电压和电流值计算定值电阻的阻值。
【解析】
(1) 错误导线：连接电压表“3”接线柱与滑动变阻器左下端的导线（打“×”），正确连线：将该导线改接到待测电阻靠近电流表的接线柱，使电压表并联在待测电阻两端。
(2) 电流表有示数说明电路为通路，电压表无示数：
A选项：待测电阻断路，电路断开，电流表无示数，排除；
B选项：待测电阻短路，电压表测短路部分电压，示数为0，电路仍通，电流表有示数，符合；
C选项：电压表接线柱接触不良（断路），电压表无示数，电路其他部分通路，电流表有示数，符合；
D选项：滑动变阻器短路，电路电阻小，电流表有示数，电压表测电源电压，有示数，排除；故选BC。
(3) ① 根据表格数据，在图乙中描出6个点，用直线连接（舍去偏离的点），得到U-I图像；
② 由欧姆定律$R=\frac{U}{I}$，取图像上一点，如$U=2.0V$时，$I=0.2A$，则$R=\frac{2.0V}{0.2A}=10Ω$，故电阻为10Ω。
【答案】
(1) 如图甲所示:
(2) BC
(3) ① 如图乙所示:
② 10
【知识点】
伏安法测电阻、电路故障分析、欧姆定律应用
【点评】
本题考查电学基础实验，涵盖电路连接、故障判断、图像分析及电阻计算，需掌握电压表的正确连接规则、电路故障的分析方法，以及利用U-I图像计算定值电阻的技巧，是电学实验的核心题型。
【难度系数】
0.5
本题为伏安法测电阻的实验题，分三小问：
1. 第一问需判断电路连接错误：电压表应并联在待测电阻两端，观察图甲，电压表当前连接位置错误，需调整导线使电压表并联在定值电阻两端。
2. 第二问分析电路故障：电流表有示数说明电路为通路，电压表无示数，需结合选项逐一分析故障原因。
3. 第三问：①用描点法绘制U-I图像，注意舍去偏离的异常点；②根据欧姆定律，利用U-I图像上对应电压和电流值计算定值电阻的阻值。
【解析】
(1) 错误导线：连接电压表“3”接线柱与滑动变阻器左下端的导线（打“×”），正确连线：将该导线改接到待测电阻靠近电流表的接线柱，使电压表并联在待测电阻两端。
(2) 电流表有示数说明电路为通路，电压表无示数：
A选项：待测电阻断路，电路断开，电流表无示数，排除；
B选项：待测电阻短路，电压表测短路部分电压，示数为0，电路仍通，电流表有示数，符合；
C选项：电压表接线柱接触不良（断路），电压表无示数，电路其他部分通路，电流表有示数，符合；
D选项：滑动变阻器短路，电路电阻小，电流表有示数，电压表测电源电压，有示数，排除；故选BC。
(3) ① 根据表格数据，在图乙中描出6个点，用直线连接（舍去偏离的点），得到U-I图像；
② 由欧姆定律$R=\frac{U}{I}$，取图像上一点，如$U=2.0V$时，$I=0.2A$，则$R=\frac{2.0V}{0.2A}=10Ω$，故电阻为10Ω。
【答案】
(1) 如图甲所示:
(2) BC
(3) ① 如图乙所示:
② 10
【知识点】
伏安法测电阻、电路故障分析、欧姆定律应用
【点评】
本题考查电学基础实验，涵盖电路连接、故障判断、图像分析及电阻计算，需掌握电压表的正确连接规则、电路故障的分析方法，以及利用U-I图像计算定值电阻的技巧，是电学实验的核心题型。
【难度系数】
0.5

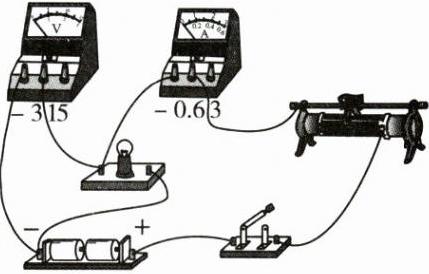

3.(2024·四川成都中考)小张用如图所示的电路测量小灯泡的电阻,电流表和电压表均选用小的测量范围。闭合开关前,将滑动变阻器的滑片移到最右端的目的是
保护电路
。闭合开关,她发现小灯泡不亮,两电表的示数均很小,经过检查,确认电路连接正确,两电表均完好,小张的下一步操作应该是移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
。答案
保护电路 移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
解析
【分析】
首先，滑动变阻器在闭合开关前移到最大阻值处是为了限制电路电流，防止电流过大损坏元件，这是滑动变阻器的基本使用规则；其次，闭合开关后小灯泡不亮、电表示数小，且电路连接和电表都完好，说明电路是通路，只是滑动变阻器接入电阻过大导致电流过小，需调整滑动变阻器滑片来改变电阻，观察现象。
【解析】
1. 闭合开关前，将滑动变阻器滑片移到最右端，此时滑动变阻器接入电路的电阻最大，电路总电阻最大，根据欧姆定律，电路电流最小，可避免电流过大烧坏元件，目的是保护电路。
2. 闭合开关后，小灯泡不亮、两电表示数均很小，且电路连接正确、电表完好，说明电路为通路，滑动变阻器接入电阻过大导致电流过小，灯泡实际功率不足。因此下一步应移动滑动变阻器的滑片，减小接入电阻，观察灯泡是否发光、两电表是否有示数变化。
【答案】
保护电路 移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
【知识点】
滑动变阻器的作用、电路故障分析
【点评】
本题考查滑动变阻器的使用和简单电路故障的判断，属于基础电路类题目，需掌握滑动变阻器的操作要求和电路故障的分析思路，难度不大。
【难度系数】
0.6
首先，滑动变阻器在闭合开关前移到最大阻值处是为了限制电路电流，防止电流过大损坏元件，这是滑动变阻器的基本使用规则；其次，闭合开关后小灯泡不亮、电表示数小，且电路连接和电表都完好，说明电路是通路，只是滑动变阻器接入电阻过大导致电流过小，需调整滑动变阻器滑片来改变电阻，观察现象。
【解析】
1. 闭合开关前，将滑动变阻器滑片移到最右端，此时滑动变阻器接入电路的电阻最大，电路总电阻最大，根据欧姆定律，电路电流最小，可避免电流过大烧坏元件，目的是保护电路。
2. 闭合开关后，小灯泡不亮、两电表示数均很小，且电路连接正确、电表完好，说明电路为通路，滑动变阻器接入电阻过大导致电流过小，灯泡实际功率不足。因此下一步应移动滑动变阻器的滑片，减小接入电阻，观察灯泡是否发光、两电表是否有示数变化。
【答案】
保护电路 移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
【知识点】
滑动变阻器的作用、电路故障分析
【点评】
本题考查滑动变阻器的使用和简单电路故障的判断，属于基础电路类题目，需掌握滑动变阻器的操作要求和电路故障的分析思路，难度不大。
【难度系数】
0.6

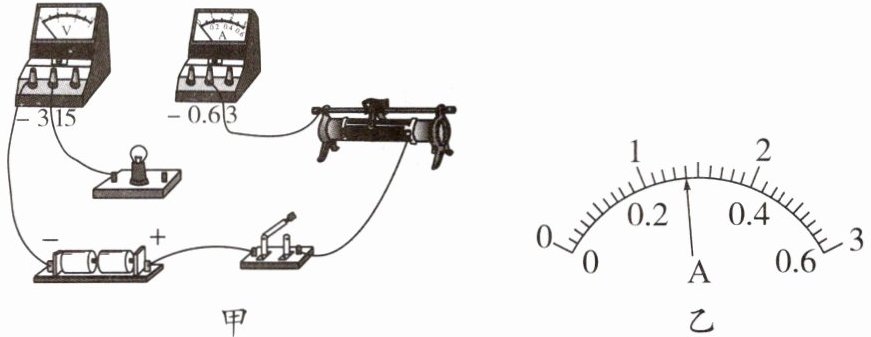

4. 小明同学要测量小灯泡的电阻，连接了如图甲所示的电路。
(1)图甲电路中还有两根导线没有连接，请用笔画线表示导线将电路连接完整，要求导线不交叉。
(2)正确连接电路后，应将滑动变阻器的滑片移到最

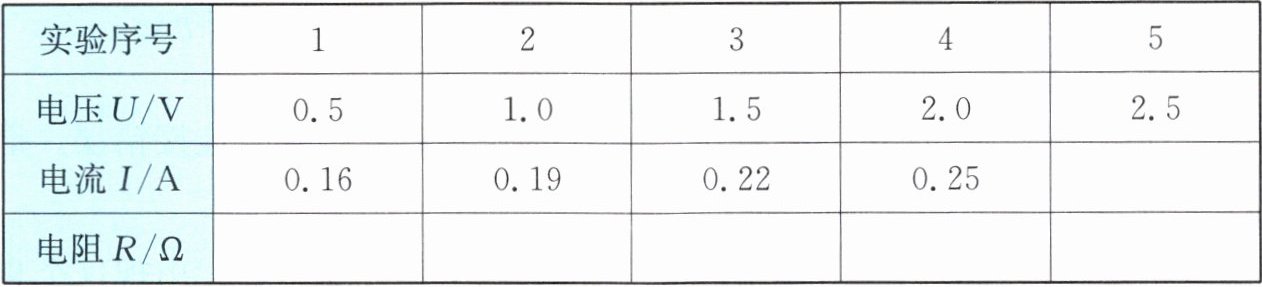

(3)排除故障后，小明同学继续实验，实验记录的数据如表所示，其中第5次实验时，电流表的示数如图乙所示，其示数为
(1)图甲电路中还有两根导线没有连接，请用笔画线表示导线将电路连接完整，要求导线不交叉。
(2)正确连接电路后，应将滑动变阻器的滑片移到最
左
（选填“左”或“右”）端。闭合开关后，发现小灯泡不亮，电压表有示数而电流表没有示数，造成这一现象的原因可能是小灯泡断路
（选填“断路”或“短路”）。(3)排除故障后，小明同学继续实验，实验记录的数据如表所示，其中第5次实验时，电流表的示数如图乙所示，其示数为
0.28
A，此时小灯泡的电阻为8.9
Ω。答案
(1)如图所示:
(2)左 断路
(3)0.28 8.9
解析
【分析】
本题是伏安法测小灯泡电阻的实验题，解题思路如下：
1. 补全电路：需明确电压表应并联在小灯泡两端，电流表串联，滑动变阻器“一上一下”接线，根据现有电路，将电压表的正接线柱（3V量程）连接到小灯泡的另一端，保证导线不交叉。
2. 实验操作与故障分析：连接电路时，滑动变阻器滑片应移到最大阻值处以保护电路；故障判断：电流表无示数说明电路断路，电压表有示数说明电压表两端与电源连通，故故障为小灯泡断路。
3. 数据处理：电流表读数先确定量程和分度值，再读数，根据欧姆定律$R=\frac{U}{I}$计算小灯泡电阻。
【解析】
(1) 补全电路：电压表需并联在小灯泡两端，现有电压表的负接线柱已接电源负极，因此将电压表的“3”接线柱与小灯泡的右接线柱连接，导线不交叉，完成电路连接。
(2) 实验前，滑动变阻器应调到最大阻值处，由图中滑动变阻器接线可知，滑片移到最左端时接入电阻最大；闭合开关后，电流表无示数说明电路断路，电压表有示数说明电压表与电源连通，故故障为小灯泡断路。
(3) 电流表选用0~0.6A量程，分度值为0.02A，指针示数为0.28A；根据欧姆定律，结合第5次实验的电压数据，计算得小灯泡电阻$R=\frac{U}{I}=\frac{2.5V}{0.28A}\approx8.9Ω$。
【答案】
(1) 如图所示；(2) 左；断路；(3) 0.28；8.9
【知识点】
伏安法测电阻；电路故障分析；滑动变阻器的使用
【点评】
本题考查伏安法测小灯泡电阻的核心知识点，涵盖电路连接、实验操作、故障判断与数据计算，是初中电学实验的基础题型，需掌握实验基本规则与故障分析方法。
【难度系数】
0.6
本题是伏安法测小灯泡电阻的实验题，解题思路如下：
1. 补全电路：需明确电压表应并联在小灯泡两端，电流表串联，滑动变阻器“一上一下”接线，根据现有电路，将电压表的正接线柱（3V量程）连接到小灯泡的另一端，保证导线不交叉。
2. 实验操作与故障分析：连接电路时，滑动变阻器滑片应移到最大阻值处以保护电路；故障判断：电流表无示数说明电路断路，电压表有示数说明电压表两端与电源连通，故故障为小灯泡断路。
3. 数据处理：电流表读数先确定量程和分度值，再读数，根据欧姆定律$R=\frac{U}{I}$计算小灯泡电阻。
【解析】
(1) 补全电路：电压表需并联在小灯泡两端，现有电压表的负接线柱已接电源负极，因此将电压表的“3”接线柱与小灯泡的右接线柱连接，导线不交叉，完成电路连接。
(2) 实验前，滑动变阻器应调到最大阻值处，由图中滑动变阻器接线可知，滑片移到最左端时接入电阻最大；闭合开关后，电流表无示数说明电路断路，电压表有示数说明电压表与电源连通，故故障为小灯泡断路。
(3) 电流表选用0~0.6A量程，分度值为0.02A，指针示数为0.28A；根据欧姆定律，结合第5次实验的电压数据，计算得小灯泡电阻$R=\frac{U}{I}=\frac{2.5V}{0.28A}\approx8.9Ω$。
【答案】
(1) 如图所示；(2) 左；断路；(3) 0.28；8.9
【知识点】
伏安法测电阻；电路故障分析；滑动变阻器的使用
【点评】
本题考查伏安法测小灯泡电阻的核心知识点，涵盖电路连接、实验操作、故障判断与数据计算，是初中电学实验的基础题型，需掌握实验基本规则与故障分析方法。
【难度系数】
0.6
