【跟踪练习】

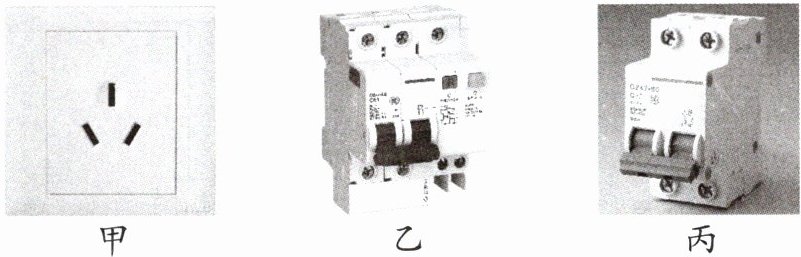

2. (1)图甲是家庭电路中常见的三孔插座，在安装时最上面的插孔应该是与相连的，这样当带有三脚插头的用电器插入插座时，可以避免漏电或触电事故的发生。
(2)现在家庭电路中都装有以下两种保护装置：
A. 漏电保护器(图乙)；B. 空气开关(图丙)。
当发生漏电或触电事故时，保护装置(填选项字母)将快速切断电源以保护电器和人身安全。

2.(1)保护线 (2)A

【分析】：首先回忆家庭电路中三孔插座的接线规则，遵循“左零右火上接地”，最上方插孔需连接保护线（地线），目的是使用电器金属外壳与大地相连，防止漏电时触电。其次区分两种保护装置的功能：漏电保护器针对漏电或触电事故，空气开关针对过载或短路事故，据此判断。
【解析】：(1) 三孔插座安装时，最上方插孔应与保护线（地线）相连，当三脚插头插入后，用电器的金属外壳通过保护线接地，若用电器漏电，电流会经保护线导入大地，避免人体触电，因此填保护线。(2) 图乙是漏电保护器，其作用是当电路发生漏电或有人触电时，快速切断电源；图丙是空气开关，作用是电路过载或短路时切断电源，故漏电或触电事故时选A。
【答案】：2.(1)保护线 (2)A
【知识点】：家庭电路、安全用电、漏电保护器
【点评】：本题考查家庭电路的基础安全知识，涉及三孔插座接线和常见保护装置的作用，贴近生活，属于易掌握的基础题，需准确区分不同保护装置的适用场景。
【难度系数】：0.3

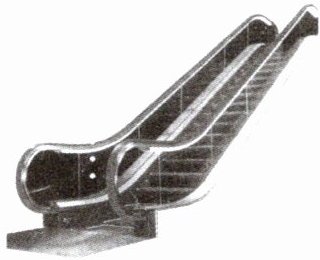

【典型例题3】电动扶梯在公共场所的广泛应用为人们的生活带来了极大的便利。右图为某商场的电动扶梯，其电动机的额定电压与工厂用的动力电路的电压相同，该电压为（选填“220”或“380”）V。该电动机工作时外壳（选填“必须”或“不必”）接地。

思路导引 我国工厂用的动力电路的电压为380 V；为避免触电事故，该电动机工作时外壳必须接地。
答案 380 必须

380；必须。

【分析】
本题考查电路电压常识与安全用电知识。首先需明确我国常见电路的电压：家庭电路电压为220V，工厂用的动力电路电压为380V，题目中说明电动机额定电压与工厂动力电路电压相同，据此确定第一个空；其次，带金属外壳的用电器若漏电会导致外壳带电，为避免触电事故，其外壳必须接地，据此确定第二个空。
【解析】
1. 我国工厂用的动力电路电压是380V，题目中电动机的额定电压与工厂动力电路电压一致，因此第一个空填380；
2. 电动机工作时，若外壳漏电，接地装置可将电流导入大地，防止人体触电，所以电动机外壳必须接地，第二个空填必须。
【答案】
380；必须
【知识点】
动力电路电压、安全用电
【点评】
本题属于基础识记类题目，考查常见电路电压值和带金属外壳用电器的安全要求，难度较低，需牢记相关常识即可解答。
【难度系数】
0.2
