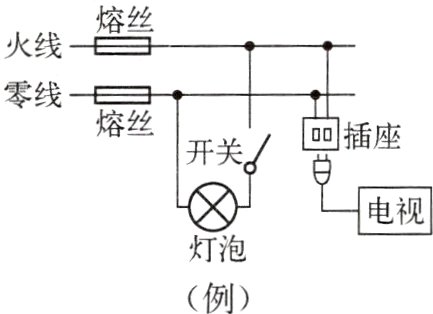

例 如图所示是家庭电路的一部分。将电视机插头插入插座中并打开电视机，电视机不工作；闭合开关，灯泡不亮；保持开关闭合，拔出电视机插头，将测电笔分别插入插座两孔，氖管均发光。若电路中只有一处故障，则该故障可能是( )。

A. 零线上的熔丝熔断
B. 火线上的熔丝熔断
C. 灯丝熔断
D. 插座短路
分析 既然氖管能发光，则可排除 B；并联电路各支路独立工作，互不影响，因而灯丝烧断并不会影响插座，导致电视机不工作，所以排除 C；如果插座短路，那么不等插头插入，熔丝就会熔断，所以排除 D。本题的难点是，测电笔插入插座左孔时，氖管是如何能发光的。请根据题目中“保持开关闭合”这几个字，分析选项 A 正确的原因。

1. 家庭电路中，火线和零线间的电压是______V。为保证用电安全，家庭电路中还设置了接地的导线，称为地线，正常情况下零线和地线间的电压是______V，火线与地线间的电压是______V。
