1. (2023海南)请在图ZT-7-1中用箭头标出蹄形磁体外a点处的磁感线方向.
答案
图略
2. (2023苏州二模)根据图ZT-7-2中条形磁体磁感线的分布,标出条形磁体和静止小磁针右端的磁极名称.
答案
图略

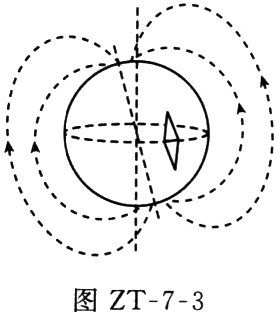

3. (2024镇江丹阳二模)如图ZT-7-3所示,小磁针静止在地球赤道正上方，请标出地磁N极和小磁针的N极.
答案
图略
4. (2024扬州)如图ZT-7-4所示,请标出电源正、负极和磁感线的方向.
答案
图略

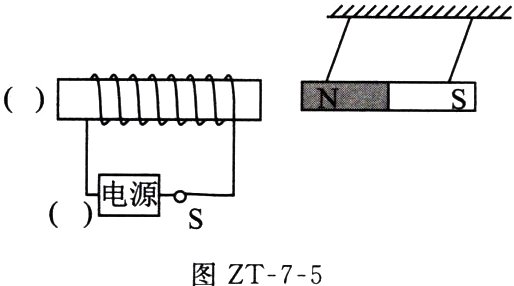

5. (2023泰州靖江期末)如图ZT-7-5所示，闭合开关后，条形磁体向左偏.请在括号内标出:通电螺线管左侧的磁极名称、电源左侧的电极名称.
答案
如图所示
6. (2023南京鼓楼区月考)如图ZT-7-6所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电，要使螺线管转动后静止时A端指向北方，B端指向南方，请你在图中P点处标出螺线管中的电流方向，并在括号内标出电流表下方电极的正负.
答案
图略

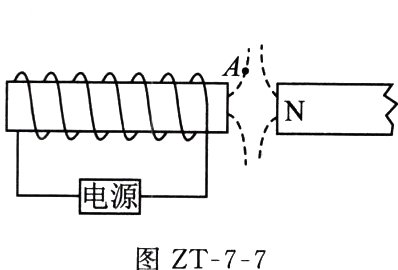

7. (2023扬州高邮一模)如图ZT-7-7所示，请根据图中信息标出电源的正极，并用箭头标出A点处磁感线的方向.
答案
图略

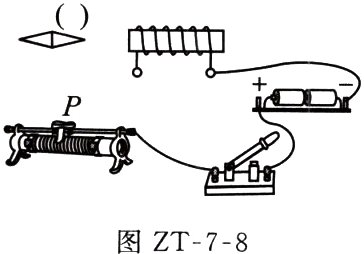

8. (2023宜宾)如图ZT-7-8所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称(要求闭合开关，移动滑片P能改变螺线管磁性的强弱).
答案
图略

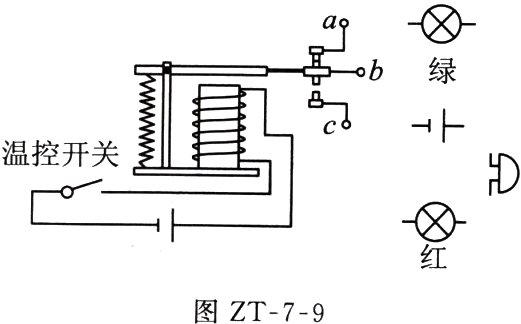

9. (2023常州武进区模拟)如图ZT-7-9所示是简单的火警自动报警装置的部分电路，温控开关在常温时断开，绿灯亮;在温度升高到一定值时自动闭合，红灯亮、电铃响,发出报警信号.请你按上述要求将电路图补充完整.(a、b、c为三个接线柱)
答案
图略
