8. (2023无锡江阴模拟)用测电笔可辨别火线和零线，能使氖管发光的是________(选填“火线”或“零线”). 如图15-4-6所示，闭合开关后，电灯正常发光，用测电笔测试图中的a、b两点，能使氖管发光的点为________(选填“a”“b”或“a和b”)；电灯工作一段时间后，进户线零线断路，用测电笔测试图中的a、b两点，能使氖管发光的点为________(选填“a”“b”或“a和b”).
答案
火线 ba和b

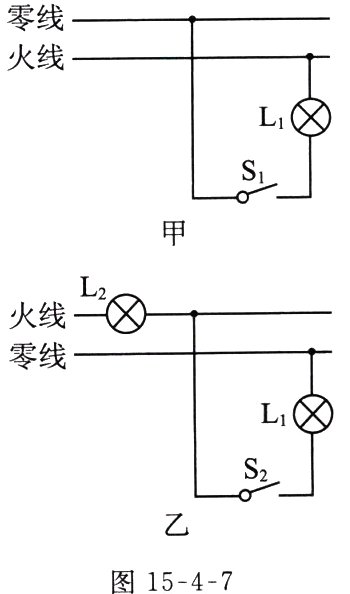

9. (2024泰州靖江月考)如图15-4-7甲所示的电路，开关S₁________(选填“能”或“不能”)实现对灯L₁的控制，该电路________(选填“符合”或“不符合”)家庭电路的安装要求. 如图乙所示，在进户线的干路上串联一个标有“220 V 44 W”的灯L₂，只闭合开关S₂时发现L₁不发光，L₂正常发光，说明L₁所在支路________(选填“有”或“没有”)短路情况，此时电路中的电流为________A.
答案
能 不符合 有 0.2

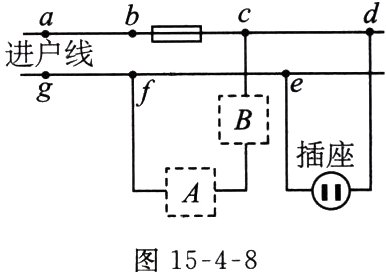

10. 小明想在家里安装一盏照明灯，他设计的电路如图15-4-8所示. 图中虚线框A和B两个位置应该接开关和电灯，那么电灯应接在________(选填“A”或“B”)处. 小明请电工师傅正确安装完毕，闭合开关，电灯不发光. 电工师傅用测电笔分别测试电灯两端接线处和插座的两孔时，测电笔的氖管都发光，则可能是电路的________段发生________(选填“断路”或“短路”)故障.
答案
A gf 断路

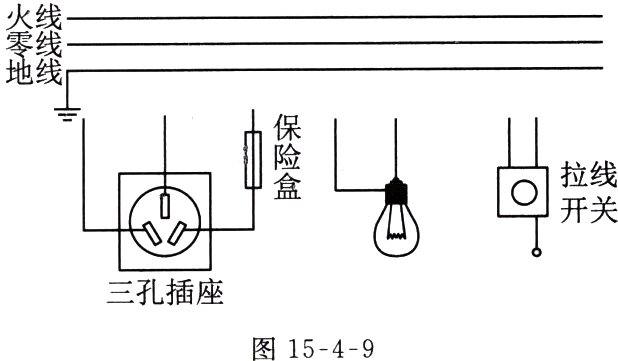

11. (2023南通启东月考)请将图15-4-9中元件连成符合安全用电原则的照明电路.
答案
图略

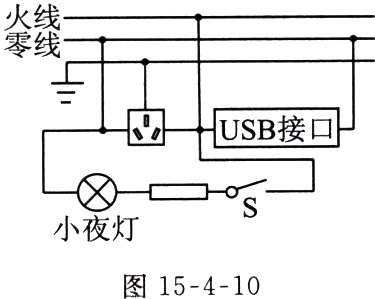

12. [日常生活]小明家新购买了插座转换器，其内部简化电路如图15-4-10所示，下列说法正确的是( )
A. 当开关S断开时，小夜灯仍发光
B. USB接口和插座串联
C. 小夜灯不发光时，USB接口和插座仍能正常使用
D. 开关S闭合时小夜灯短路
A. 当开关S断开时，小夜灯仍发光
B. USB接口和插座串联
C. 小夜灯不发光时，USB接口和插座仍能正常使用
D. 开关S闭合时小夜灯短路
答案
C
