16. 阅读下列材料并回答问题。
传递信息的电信号有两种：模拟信号和数字信号。

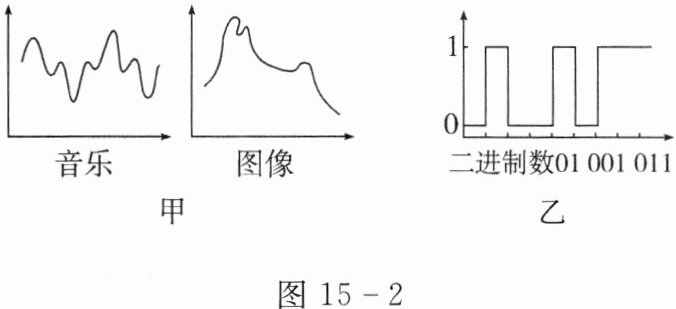

例如打电话声音转换成电流时，电流的频率和幅度全都“模仿”着声音的频率和幅度变化，所以这种信号称为模拟信号。目前的广播和电视中的声音和图像使用的都是模拟信号。录音带和录像带上记录的也是模拟信号。模拟信号的特点是连续变化，如图 15 - 2 所示，模拟信号的缺点是放大时会使信号的“形状”改变而造成失真，传输过程中受到的干扰不易排除。例如汽车发动机的火花塞工作时会产生电磁波，使得电视画面上出现杂乱的点或条纹。
计算机中的信息，无论文字、声音、图像都是用二进制数“0”和“1”编码的，称为数字信号，数字信号的特点是跳跃变化的；“0”代表低电压，“1”代表高电压。如图 15 - 2 乙表示字母“K”的数字信号，它的编码是“01001011”。数字信号的优点是易于用计算机识别和进行复杂的处理，抗干扰能力强，能够进行高密度的存储，等等。CD 盘、VCD 盘和计算机软件光盘上记录的都是数字信号。
如图 15 - 3 所示，甲是声音信号波形，乙和丙是通过处理后传递的电流信号，其中是模拟信号，是数字信号。
传递信息的电信号有两种：模拟信号和数字信号。
例如打电话声音转换成电流时，电流的频率和幅度全都“模仿”着声音的频率和幅度变化，所以这种信号称为模拟信号。目前的广播和电视中的声音和图像使用的都是模拟信号。录音带和录像带上记录的也是模拟信号。模拟信号的特点是连续变化，如图 15 - 2 所示，模拟信号的缺点是放大时会使信号的“形状”改变而造成失真，传输过程中受到的干扰不易排除。例如汽车发动机的火花塞工作时会产生电磁波，使得电视画面上出现杂乱的点或条纹。
计算机中的信息，无论文字、声音、图像都是用二进制数“0”和“1”编码的，称为数字信号，数字信号的特点是跳跃变化的；“0”代表低电压，“1”代表高电压。如图 15 - 2 乙表示字母“K”的数字信号，它的编码是“01001011”。数字信号的优点是易于用计算机识别和进行复杂的处理，抗干扰能力强，能够进行高密度的存储，等等。CD 盘、VCD 盘和计算机软件光盘上记录的都是数字信号。
如图 15 - 3 所示，甲是声音信号波形，乙和丙是通过处理后传递的电流信号，其中是模拟信号，是数字信号。
答案
甲和乙
丙
解析
【解析】
根据材料内容，模拟信号的特点是连续变化，数字信号的特点是跳跃变化。观察题图可知，甲和乙的信号是连续变化的，符合模拟信号的特征；丙的信号是跳跃变化的，符合数字信号的特征。
【答案】
甲和乙；丙
【知识点】
模拟信号的特点、数字信号的特点
【点评】
本题考查对模拟信号和数字信号特点的理解，需要从给定材料中提取关键信息，结合信号波形特征进行判断，侧重信息提取与应用能力的考查。
【难度系数】
0.8
