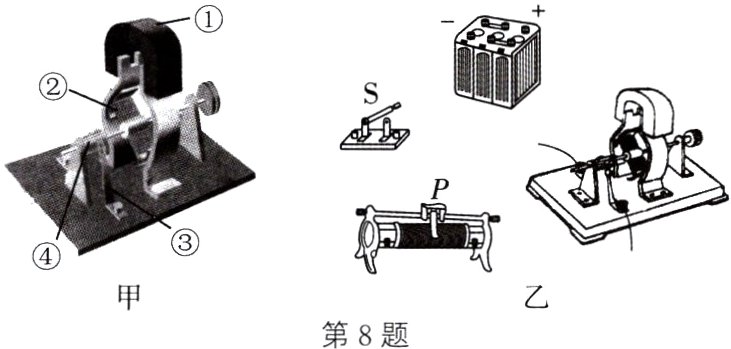

8. 如图甲所示为同学们安装过的直流电动机模型.

（1）其中①是______，②是______，③是______，④是______.（填部件名称）
（2）请将图乙中的电动机模型、开关S、滑动变阻器及电池串联起来，连接成实验电路.
（3）在某次安装直流电动机模型的活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关，线圈均不转. 若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是________________________；若小金用手轻轻把电刷（铜片）弯曲一下，线圈就转动起来，则她的线圈不转的原因是______________________________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是______________________________.
（4）线圈正常转动后，若要探究线圈的转速是否与电流大小有关，操作方法是______________________；若要探究线圈的旋转方向是否与电流方向有关，操作方法是______________________；若要探究线圈的旋转方向是否与磁场方向有关，操作方法是______________________.
（5）小孙在实验时，所用的电源电压是6V，且保持不变. 偶然中她发现当电动机不转时，用电流表测出此时的电流是0.5A，当电动机转起来时，电流表的示数是0.1A，则此电动机线圈的电阻是______Ω；转动时消耗的发热功率是______W，总功率是______W.

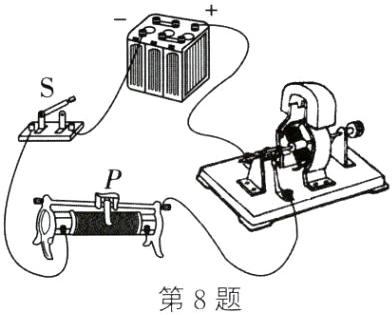

（1）蹄形磁体 线圈 电刷 换向器 （2）如图所示(合理即可) （3）开始时线圈在平衡位置 电刷与换向器接触不良(或摩擦过大) 磁体磁性太弱 （4）移动滑动变阻器的滑片P 对调电源的两极 对调磁体的两极 （5）12 0.12 0.6

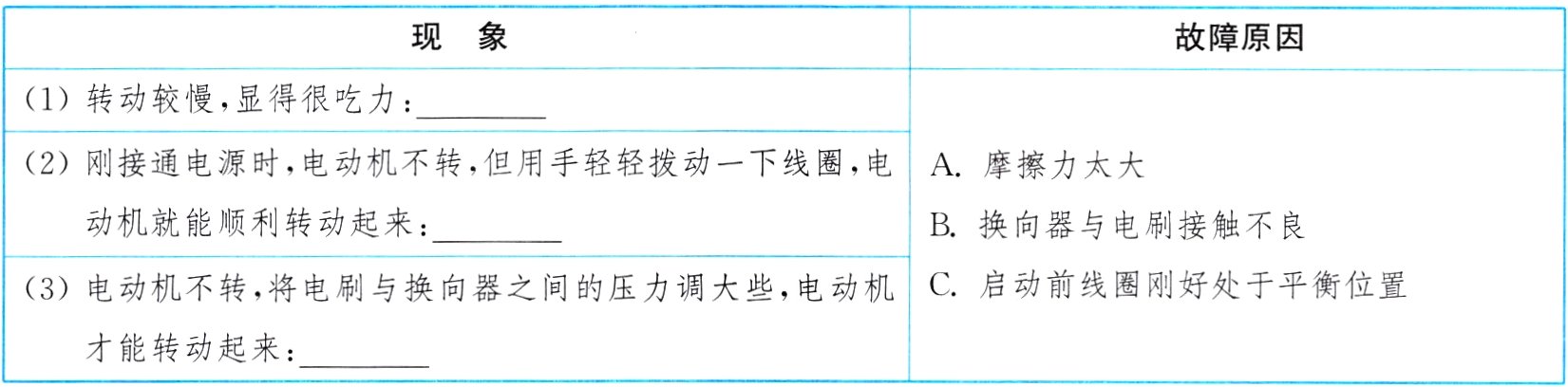

9. 组装直流电动机后，接通电源，若出现如表所示左栏中的现象，请分析原因，然后将右栏中的故障原因填在左栏中的横线上（填字母）.

|现象|故障原因|
|----|----|
|（1）转动较慢，显得很吃力：______|A. 摩擦力太大|
|（2）刚接通电源时，电动机不转，但用手轻轻拨动一下线圈，电动机就能顺利转动起来：______|B. 换向器与电刷接触不良|
|（3）电动机不转，将电刷与换向器之间的压力调大些，电动机才能转动起来：______|C. 启动前线圈刚好处于平衡位置|

（1）A （2）C （3）B

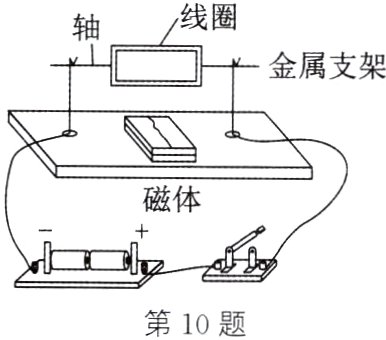

10. 如图所示为小琴做的小电动机. 矩形线圈的左端引线漆皮被全部刮掉，右端引线漆皮只刮掉了上半周，小电动机由两节干电池供电. 闭合开关，线圈快速稳定转动过程中，线圈受到磁场的作用力时，线圈中的电流为0.67A，则线圈快速稳定转动1min时电路消耗的电能约为 （ ）

A. 150J
B. 120J
C. 90J
D. 60J

D
