6. （2024·盐城二模）如图所示为奥斯特实验装置图，以下相关分析正确的是 （ ）
A. 小磁针发生偏转说明通电导线周围存在磁场
B. 移去小磁针后，通电导线周围磁场立即消失
C. 断开开关后，直导线周围磁场不会立即消失
D. 通电导线周围磁场的方向由小磁针指向决定
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A

7. （2024·连云港）如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向.
　　　　　　　　　　　　　　　　

如图所示

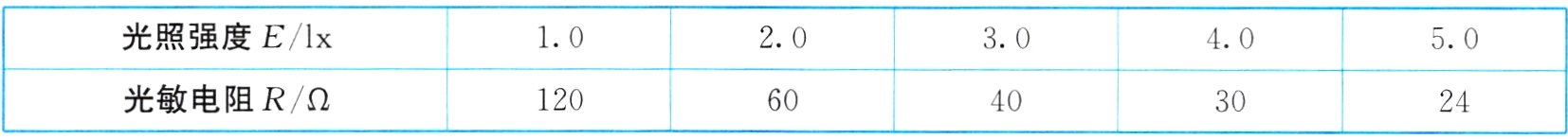

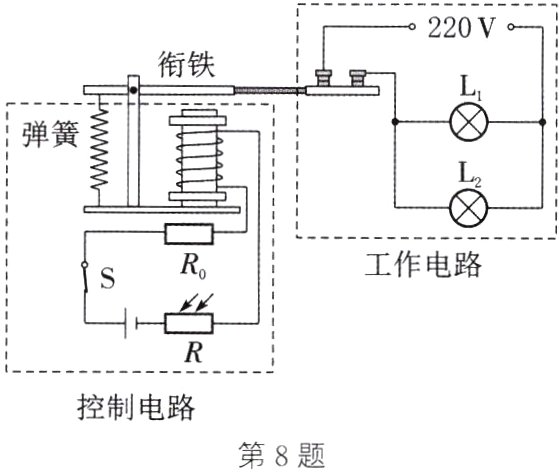

8. 小聪利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如图所示. 工作电路中有两盏规格均为“220 V 44 W”的灯，天渐暗时灯自动发光，天渐亮时灯自动熄灭. 控制电路中电源电压U恒为6 V，定值电阻R0为200 Ω. 在一定范围内，光敏电阻R的阻值与光照强度E（光照强度E的单位为lx，光越强光照强度越大）之间存在一定关系，部分数据如表所示. 电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02 A时，恰好启动工作电路的照明系统. 则：
　
　（1）两盏灯均正常发光时，工作电路中的总电流是多少？
　（2）照明系统恰好启动时，光敏电阻R的阻值是多少？此时光照强度是多少？
　　　

（1）每盏灯正常发光时通过的电流$I_{L}=\frac{P_{L}}{U_{L}}=\frac{44\mathrm{W}}{220\mathrm{V}} = 0.2\mathrm{A}$，两盏灯均正常发光时，工作电路中的总电流$I_{总}=2I_{L}=2×0.2\mathrm{A}=0.4\mathrm{A}$ （2）由表格数据可知，光照强度 E 和光敏电阻 R 的阻值的关系为$R\cdot E = 120\Omega\cdot lx$不变，照明系统恰好启动时，控制电路中的电流$I = 0.02\mathrm{A}$，由$I=\frac{U}{R}$可得，控制电路的总电阻$R_{总}=\frac{U}{I}=\frac{6\mathrm{V}}{0.02\mathrm{A}} = 300\Omega$，光敏电阻 R 的阻值$R = R_{总}-R_{0}=300\Omega - 200\Omega = 100\Omega$，此时光照强度$E=\frac{120\Omega\cdot lx}{100\Omega}=1.2\mathrm{lx}$

9. 如图所示，给直导线（铝棒）通电，直导线周围产生了________，蹄形磁体对通电直导线有________的作用，根据这个原理可以制成________机.
　　　　　　　　　　　　　　　　　

磁场 力 电动
