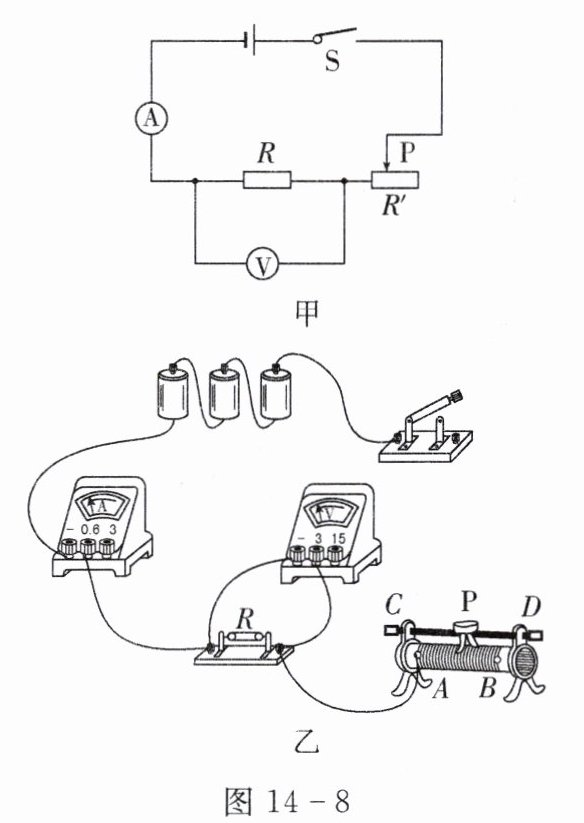

13. 在测量电阻的实验中,小明设计电路如图14-8所示。

(1)请按照图14-8甲所示的电路图,以笔画线代替导线,将图乙小明未连接好的电路连接完整。
(2)实验前,为保护电路,滑动变阻器的滑片应置于端。
(3)闭合开关,移动滑动变阻器滑片P,发现电压表始终无示数,电流表有示数,其原因可能是。
A. 滑动变阻器断路
B. R断路
C. R短路

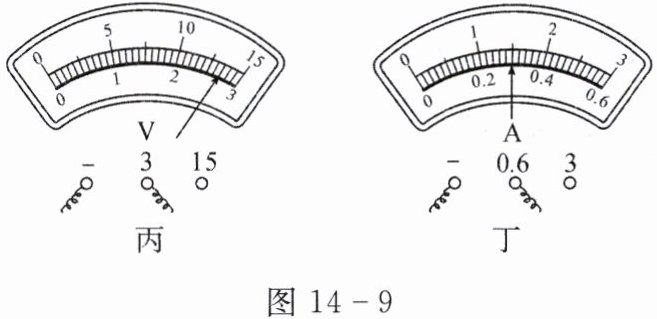

(4)排除故障后,当电压表的示数如图丙所示时,电流表的示数如图丁所示,则通过定值电阻的电流大小为A,它的阻值是Ω。

(5)通常情况下要进行多次测量并取平均值,其目的是。

解：
(1) 连接电路：将开关的右端接线柱与滑动变阻器的C（或D）接线柱相连，完成电路连接。
(2) B
(3) C
(4) 0.3；9
由图丙可知，电压表选用0~3V量程，分度值为0.1V，示数为2.7V；
由图丁可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A；
根据欧姆定律 $ R = \frac{U}{I} = \frac{2.7V}{0.3A} = 9Ω $
(5) 减小误差
