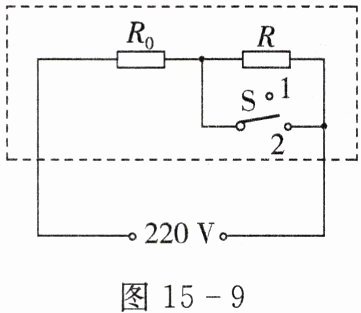

25. CFXB型“220 V 1 100 W”电饭煲的原理图如下图15-9所示,它有高温烧煮和焖饭保温两挡,通过单刀双掷开关S进行调节,$R_{0}$为电热丝。当开关S接高温烧煮挡时,电路的功率为1 100 W,当开关S接焖饭保温挡时,电路的总功率为22 W。

(1)电饭煲在高温烧煮时,开关S应与哪个触点连接?
(2)电热丝$R_{0}$的阻值多大?
(3)当电饭煲在正常焖饭保温时电路中的电流多大?焖饭保温10 min,电热丝$R_{0}$产生的热量为多少焦耳?

解：
(1) 根据 $ P=\frac{U^2}{R} $，电源电压不变时，电路电阻越小，功率越大。因此开关S应与触点2连接，此时只有$ R_0 $工作，电路电阻最小，为高温烧煮挡。
(2) 高温烧煮时，只有$ R_0 $工作，由 $ P=\frac{U^2}{R} $ 得：
$ R_0=\frac{U^2}{P_{\mathrm{高}}}=\frac{(220\,\mathrm{V})^2}{1100\,\mathrm{W}}=44\,\Omega $
(3) 焖饭保温时，由 $ P=UI $ 得电路中的电流：
$ I=\frac{P_{\mathrm{保}}}{U}=\frac{22\,\mathrm{W}}{220\,\mathrm{V}}=0.1\,\mathrm{A} $
焖饭保温时间 $ t=10\,\mathrm{min}=600\,\mathrm{s} $，由焦耳定律得电热丝$ R_0 $产生的热量：
$ Q=I^2R_0t=(0.1\,\mathrm{A})^2×44\,\Omega×600\,\mathrm{s}=264\,\mathrm{J} $
答：(1) 开关S应与触点2连接；(2) 电热丝$ R_0 $的阻值为44Ω；(3) 电路中的电流为0.1A，电热丝$ R_0 $产生的热量为264J。

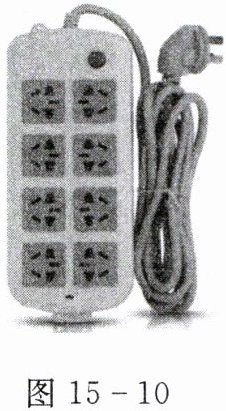

26. 如图所示是人们常用的一种插线板。现在市场上有一些劣质插线板,厂家为了节省成本,在制造插线板的过程中,将插线板的电源线芯做得细了一些,这样会存在什么安全隐患?请用所学知识解释。

解：
在材料、长度相同的情况下，导体的横截面积越小，电阻越大，因此劣质插线板的电源线芯做得细，其电阻较大。
根据焦耳定律$Q=I^{2}Rt$，在电流和通电时间相同时，电阻越大，电流产生的热量越多，会使电源线芯温度过高，容易引发火灾，存在安全隐患。
答：该劣质插线板存在易引发火灾的安全隐患；因为电源线芯较细，电阻大，在电流和通电时间相同的情况下，产生的热量多，易使电源线芯过热引发火灾。
