1. 图1所示的是用螺丝刀撬图钉时的情景，如果将螺丝刀看成一个杠杆，则支点是点，动力作用点是点，动力是，阻力作用点是点，阻力是对的作用力，阻力的方向(选填“向上”或“向下”)。
答案
O；B；F₁；A；图钉；螺丝刀；向下
解析
用螺丝刀撬图钉时，螺丝刀绕O点转动，O为支点；手在B点施加向下的力F₁，B为动力作用点，F₁为动力；图钉在A点对螺丝刀施加阻碍其转动的力，A为阻力作用点，阻力是图钉对螺丝刀的作用力，方向向下。

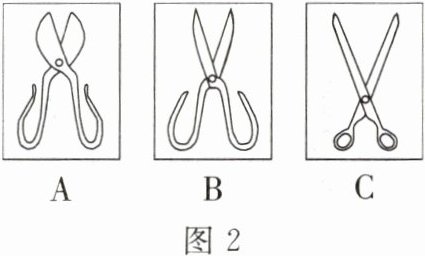

2. 图2所示为三种类型的剪刀，假如铁匠师傅要选择一把剪铁皮的剪刀，则他应选择(选填“A”“B”或“C”)剪刀，这样选择的目的是(选填“省力”“省距离”或“省功”)。
答案
A；省力
解析
剪铁皮需要较大的力，应选择省力杠杆。杠杆的动力臂大于阻力臂时省力，A剪刀的动力臂明显大于阻力臂，是省力杠杆；B、C剪刀动力臂小于或接近阻力臂，不是省力杠杆。所以应选A，目的是省力。
3. 如图3所示，螺丝刀实质是一个轮轴，手柄(选填“粗”或“细”)一些的螺丝刀用起来更省力。螺丝钉是一种类似斜面的机械，螺丝钉上螺纹的展开长度相当于斜面的长度，螺纹(选填“密”或“稀”)一些的螺丝钉拧起来更省力。
答案
粗；密
解析
轮轴的省力情况取决于轮半径与轴半径的比值，手柄越粗，轮半径越大，在轴半径一定的情况下，轮半径越大越省力。螺丝钉上的螺纹相当于斜面，螺纹越密，相当于斜面的坡度越小，使用起来越省力。
4. 如图4所示，定滑轮与细绳间的摩擦忽略不计，沿着绳向下匀速拉动弹簧测力计，质量为50g的钩码将(选填“向上”或“向下”)运动，弹簧测力计的示数是N。若钩码上升10cm，则弹簧测力计移动cm。(g取10N/kg)
答案
向上；$0.5$；$10$
解析
定滑轮不改变力的大小，只改变力的方向，沿着绳向下匀速拉动弹簧测力计，钩码向上运动，钩码质量$m = 50g=0.05kg$，根据$G = mg$，可得钩码重力$G=0.05×10 = 0.5N$，由于定滑轮不省力，弹簧测力计示数等于钩码重力为$0.5N$。
使用定滑轮时，若钩码上升高度为$h$，弹簧测力计移动距离$s$与钩码上升高度$h$的关系为$s = h$，已知钩码上升$h = 10cm$，所以弹簧测力计移动$10cm$。
使用定滑轮时，若钩码上升高度为$h$，弹簧测力计移动距离$s$与钩码上升高度$h$的关系为$s = h$，已知钩码上升$h = 10cm$，所以弹簧测力计移动$10cm$。

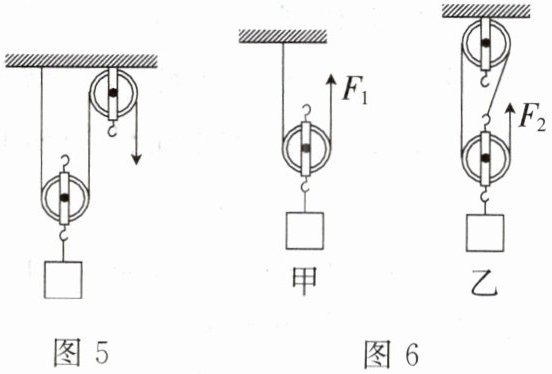

5. 用图5所示的滑轮组提升重物，将质量为36kg的重物在5s内匀速提升1m，作用在绳端的拉力为200N，不计绳重和摩擦，g取10N/kg，则动滑轮所受的重力为N，该滑轮组的机械效率为。
答案
40；90%
解析
1. 物体重力：$G = mg = 36kg×10N/kg = 360N$
2. 由图知，承担物重的绳子段数$n = 2$
3. 不计绳重和摩擦，$F = \frac{1}{n}(G + G_{动})$，则动滑轮重力：$G_{动} = nF - G = 2×200N - 360N = 40N$
4. 有用功：$W_{有} = Gh = 360N×1m = 360J$
5. 总功：$W_{总} = Fs = Fnh = 200N×2×1m = 400J$
6. 机械效率：$\eta = \frac{W_{有}}{W_{总}}×100\% = \frac{360J}{400J}×100\% = 90\%$
2. 由图知，承担物重的绳子段数$n = 2$
3. 不计绳重和摩擦，$F = \frac{1}{n}(G + G_{动})$，则动滑轮重力：$G_{动} = nF - G = 2×200N - 360N = 40N$
4. 有用功：$W_{有} = Gh = 360N×1m = 360J$
5. 总功：$W_{总} = Fs = Fnh = 200N×2×1m = 400J$
6. 机械效率：$\eta = \frac{W_{有}}{W_{总}}×100\% = \frac{360J}{400J}×100\% = 90\%$
6. 图6甲、乙所示装置的每个滑轮的质量均相等，用它们分别将重力为G₁和G₂的重物匀速提升一定高度，所用竖直向上的拉力大小分别为F₁和F₂。不计绳重和摩擦，如果G₁=G₂，那么F₁F₂，它们的机械效率η₁η₂。(均选填“＞”“＜”或“＝”)
答案
＞；＞
解析
甲、乙装置均为滑轮组，不计绳重和摩擦，拉力$F = \frac{G_{物} + G_{动总}}{n}$，机械效率$\eta = \frac{G_{物}}{G_{物} + G_{动总}}$（$n$为承担物重的绳子段数，$G_{动总}$为动滑轮总重）。
假设甲装置动滑轮个数为1，$n_{1}=2$，则$F_{1}=\frac{G + G_{动}}{2}$；乙装置动滑轮个数为2，$n_{2}=4$，则$F_{2}=\frac{G + 2G_{动}}{4}$。因为$\frac{G + G_{动}}{2} ＞ \frac{G + 2G_{动}}{4}$，所以$F_{1} ＞ F_{2}$。
机械效率$\eta_{1}=\frac{G}{G + G_{动}}$，$\eta_{2}=\frac{G}{G + 2G_{动}}$，由于$G + G_{动} ＜ G + 2G_{动}$，则$\eta_{1} ＞ \eta_{2}$。
假设甲装置动滑轮个数为1，$n_{1}=2$，则$F_{1}=\frac{G + G_{动}}{2}$；乙装置动滑轮个数为2，$n_{2}=4$，则$F_{2}=\frac{G + 2G_{动}}{4}$。因为$\frac{G + G_{动}}{2} ＞ \frac{G + 2G_{动}}{4}$，所以$F_{1} ＞ F_{2}$。
机械效率$\eta_{1}=\frac{G}{G + G_{动}}$，$\eta_{2}=\frac{G}{G + 2G_{动}}$，由于$G + G_{动} ＜ G + 2G_{动}$，则$\eta_{1} ＞ \eta_{2}$。
7. 提升题 如图7所示，某同学用重10N的动滑轮匀速提升重70N的物体，不计绳重和摩擦，则该同学所用拉力F的可能值是()
A.30N
B.35N
C.40N
D.45N
A.30N
B.35N
C.40N
D.45N
答案
D
解析
动滑轮正常使用时，n=2，拉力F=(G物+G动)/n=(70N+10N)/2=40N。图中拉力方向斜向上，动力臂小于2倍轮半径，拉力大于40N，可能值为45N。
