3. 如图所示,电源电压保持不变,闭合开关$S$后,将滑动变阻器$R_2的滑片P$向右移动,在此过程中( )


A.电流表$A$示数变大,电压表$V_2$示数变小
B.电流表$A$示数变大,电压表$V_1$示数变小
C.电压表$V_1$示数变小,电压表$V_2$示数变大
D.电压表$V_1$示数不变,电压表$V_2$示数变大

A

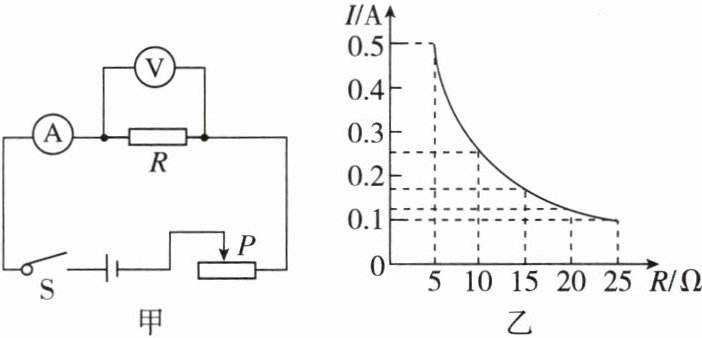

4. 小明利用图甲所示的电路探究电流跟电阻的关系。已知电源电压为$6\ V$且保持不变,实验用到的电阻阻值分别为$5\ \Omega$、$10\ \Omega$、$15\ \Omega$、$20\ \Omega$、$25\ \Omega$。
(1)实验中多次改变$R$的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到图乙所示的电流$I随电阻R$变化的图像,由图像可以得出结论：______。
(2)上述实验中,小明用$5\ \Omega$的电阻做完实验后,接下来的操作是断开开关,然后将$10\ \Omega$的电阻接入电路,闭合开关,移动滑片$P$,使电压表示数为______ $V$时,读出电流表的示数。
(3)为完成整个实验,应该选取最大阻值不小于______ $\Omega$的滑动变阻器。

(1)电压一定时,电流与电阻成反比
(2)2.5
(3)35

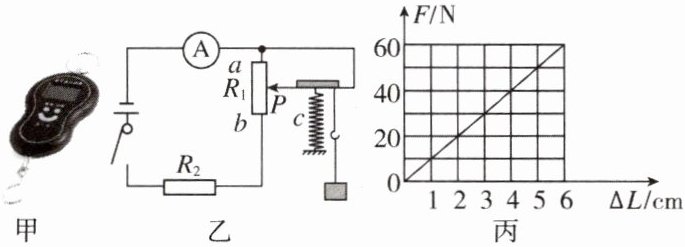

5. 图甲所示是电子秤,其示数显示器是由电流表改装的。图乙是电子秤的原理图,$R_1是一根长6\ cm$、阻值为$15\ \Omega$的均匀电阻丝。滑片$P在a$端时,电流表示数为$0.15\ A$；滑片$P在b$端时,电流表示数为$0.6\ A$,弹簧$c受到压力F与弹簧的压缩量\Delta L$的关系如图丙所示。挂钩的重力不计,不称重物时滑片$P刚好在电阻丝的a$端,所称物重最大时$P在b$端,电源电压不变。求：($g取10\ N/kg$)
(1)$R_2$的阻值。
(2)电源电压。
(3)当电子秤的示数为$4\ kg$时,电路中的电流。

解:
(1)由题意可知 U=Iₐ(R₁+R₂)=0.15 A×(15 Ω +R₂), U=IᵦR₂=0.6 A×R₂, 联立解得R₂=5 Ω。
(2)电源电压U=IᵦR₂=0.6 A×5 Ω=3 V。
(3)当电子秤的示数为4 kg时,物体的重力G= mg=4 kg×10 N/kg=40 N,即对弹簧的压力大小为40 N, 由题图丙可知弹簧压缩量为4 cm,电阻丝连入电路的长度为 6 cm-4 cm=2 cm,故R₍变₎=2 cm/6 cm×15 Ω=5 Ω, 根据串联电路的规律及欧姆定律可得 I=U/(R₍变₎+R₂)=3 V/(5 Ω+5 Ω)=0.3 A。
