10. 将分别标有“6 V 6 W”的灯泡L₁和“6 V 3 W”的灯泡L₂并联接在6 V的电源上，则实际功率较大的灯泡是________（L₁/L₂），干路中的电流是________A.
答案
$L_{1}$ 1.5
11. 在如图所示的电路中，电源电压为6 V，电阻R的阻值为12 Ω. 闭合开关，小灯泡刚好正常发光，此时电流表的示数为0.3 A. 则小灯泡的规格为“________V ________W”.
答案
2.4 0.72

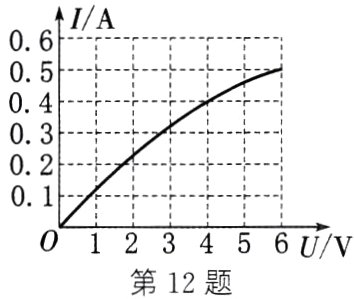

12. 标有“6 V 3 W”的小灯泡，它的I - U图像如图所示，则它正常工作10 s消耗的电能为________J；若将它与一个10 Ω的定值电阻串联接在电压为8 V的电路中，则电路消耗的总功率为________W.
答案
30 3.2
13. 某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是 （ ）
A. 电视机
B. 白炽灯
C. 空调
D. 电冰箱
A. 电视机
B. 白炽灯
C. 空调
D. 电冰箱
答案
C
14. 不考虑温度对电阻的影响，把两个“220 V 40 W”的灯泡串联接在220 V的电路中，则两灯泡的总功率为 （ ）
A. 10 W
B. 20 W
C. 40 W
D. 80 W
A. 10 W
B. 20 W
C. 40 W
D. 80 W
答案
B
15. 将一只“6 V 3 W”的灯泡与一个“10 Ω 1 A”的定值电阻并联接在某电源上，则干路中允许通过的最大电流为 （ ）
A. 0.5 A
B. 1.0 A
C. 1.1 A
D. 1.5 A
A. 0.5 A
B. 1.0 A
C. 1.1 A
D. 1.5 A
答案
C
16. 如图所示为模拟调光灯电路，电源电压恒为6 V，灯泡标有“2.5 V 0.5 A”字样（灯丝阻值不变），滑动变阻器标有“20 Ω 1 A”字样.
（1）求灯泡正常发光时的电功率.
（2）求灯泡正常发光时滑动变阻器接入电路的阻值.
（3）该电路设计是否有缺陷？如有，请给出解决办法.
（1）求灯泡正常发光时的电功率.
（2）求灯泡正常发光时滑动变阻器接入电路的阻值.
（3）该电路设计是否有缺陷？如有，请给出解决办法.
答案
（1）灯泡正常发光时的电功率$P_{L}=U_{L}I_{L}=2.5\ V×0.5\ A = 1.25\ W$ （2）滑动变阻器两端的电压$U' = U - U_{L}=6\ V - 2.5\ V = 3.5\ V$，滑动变阻器接入电路的电阻$R'=\frac{U'}{I_{L}}=\frac{3.5\ V}{0.5\ A}=7\ \Omega$ （3）有，因为电源电压为 6 V，大于灯泡的额定电压，由电路图可知，当滑动变阻器接入电路中的电阻过小时，会造成灯泡两端的电压过大而损坏灯泡；为让滑片能自由移动，且灯泡安全工作，当滑动变阻器接入电路中的电阻为零时，灯泡应正常发光，电路中应串联接入一个$7\ \Omega$的电阻$R_{0}$
17. 小伟家有“PZ220 - 100”和“PZ220 - 40”的电灯各一只，它们并联在照明电路上，消耗的电功率分别为P₁、P₂；现将两只电灯串联后再接入照明电路，此时它们消耗的电功率分别为P₁'、P₂'. 下列消耗的电功率大小关系正确的是 （ ）
A. P₁＞P₁'＞P₂＞P₂'
B. P₁＞P₂＞P₂'＞P₁'
C. P₁＞P₂＞P₁'＞P₂'
D. P₁'＞P₂'＞P₁＞P₂
A. P₁＞P₁'＞P₂＞P₂'
B. P₁＞P₂＞P₂'＞P₁'
C. P₁＞P₂＞P₁'＞P₂'
D. P₁'＞P₂'＞P₁＞P₂
答案
B
