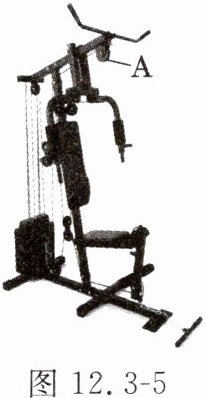

1. 图12.3-5所示的是某种健身器材，该健身器材的使用方法是使用者双手握住顶部横杆，向下拉动绳索，即可提升器材后方的杠铃片，达到锻炼身体的目的。使用时，滑轮A相当于一个(选填“省力”“费力”或“等臂”)杠杆。该健身器材的其他位置也使用了滑轮，这些滑轮共同构成了一个。
答案
等臂；滑轮组
解析
定滑轮的实质是等臂杠杆，滑轮A的轴固定不动，是定滑轮，故相当于等臂杠杆。健身器材中既有定滑轮也有动滑轮，共同构成滑轮组。

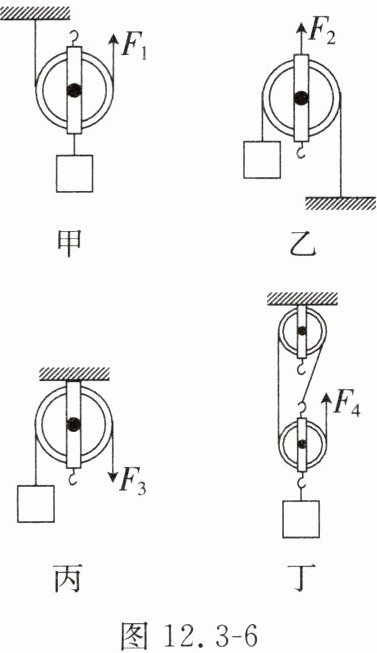

2. 使用定滑轮时，相当于使用一个等臂杠杆；使用动滑轮时，相当于使用一个省力杠杆。请你画出图12.3-6中甲、乙、丙三个滑轮的动力臂，丁滑轮组吊起动滑轮的绳子段数n=。
答案
2
解析
甲图为动滑轮，支点在左侧绳与滑轮的接触点，动力臂为滑轮直径；乙图为动滑轮，支点在右侧绳与滑轮的接触点，动力臂为滑轮直径；丙图为定滑轮，支点在滑轮中心，动力臂为滑轮半径。丁图中吊起动滑轮的绳子段数n=2。
3. 图12.3-7中物块甲和乙均处于静止状态。已知甲重12N，乙重8N，不计绳重及摩擦，则甲受到地面的支持力为N。
答案
4
解析
对乙受力分析，乙静止，受重力和拉力，二力平衡，拉力F=G乙=8N。
对甲受力分析，甲静止，受重力G甲=12N、向上拉力F=8N、地面支持力N，三力平衡，G甲=F+N，故N=G甲-F=12N-8N=4N。
对甲受力分析，甲静止，受重力G甲=12N、向上拉力F=8N、地面支持力N，三力平衡，G甲=F+N，故N=G甲-F=12N-8N=4N。
4. 如图12.3-8所示，重500N的物体在拉力F=300N的作用下，在20s内匀速上升了2m。不计绳重和摩擦，绳子自由端移动的速度为m/s，动滑轮重N，滑轮组对物体做的功为J。
答案
0.2；100；1000
解析
1. 由图知，承担物重的绳子段数n=2。
2. 物体上升高度h=2m，绳子自由端移动距离s=nh=2×2m=4m。
3. 绳子自由端移动速度v=s/t=4m/20s=0.2m/s。
4. 不计绳重和摩擦，F=(G+G动)/n，动滑轮重G动=nF-G=2×300N-500N=100N。
5. 滑轮组对物体做的功W=Gh=500N×2m=1000J。
2. 物体上升高度h=2m，绳子自由端移动距离s=nh=2×2m=4m。
3. 绳子自由端移动速度v=s/t=4m/20s=0.2m/s。
4. 不计绳重和摩擦，F=(G+G动)/n，动滑轮重G动=nF-G=2×300N-500N=100N。
5. 滑轮组对物体做的功W=Gh=500N×2m=1000J。
5. 某同学在家帮妈妈晾衣服时，仔细观察了家里的升降式晾衣架，其结构如图12.3-9所示。下列关于该晾衣架的说法正确的是()
A.该晾衣架的结构是一个杠杆
B.天花板对该晾衣架没有力的作用
C.该晾衣架有2个定滑轮、4个动滑轮
D.使用该晾衣架挂起衣服时可以省力
A.该晾衣架的结构是一个杠杆
B.天花板对该晾衣架没有力的作用
C.该晾衣架有2个定滑轮、4个动滑轮
D.使用该晾衣架挂起衣服时可以省力
答案
D
解析
A.晾衣架主要由滑轮组成，并非杠杆，A错误；B.晾衣架悬挂在天花板上，天花板对其有拉力作用，B错误；C.定滑轮轴固定不动，动滑轮轴随横梁移动，通常该结构定滑轮2个、动滑轮2个，C错误；D.晾衣架包含动滑轮，使用时可以省力，D正确。

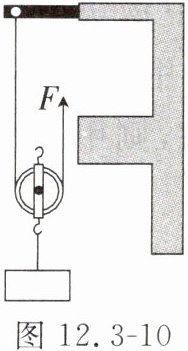

6. 如图12.3-10所示，工人(未画出)借助动滑轮用250N的拉力F将重450N的重物匀速提升2m，用时10s。不计绳重及摩擦，下列说法不正确的是()
A.重物上升的速度为0.2m/s
B.绳子自由端移动的距离为2m
C.动滑轮挂钩拉重物的力为450N
D.动滑轮所受的重力为50N
A.重物上升的速度为0.2m/s
B.绳子自由端移动的距离为2m
C.动滑轮挂钩拉重物的力为450N
D.动滑轮所受的重力为50N
答案
B
解析
A. 重物上升速度：$v = \frac{h}{t} = \frac{2m}{10s} = 0.2m/s$，A正确；
B. 动滑轮绳子段数$n=2$，绳子自由端移动距离：$s = nh = 2×2m = 4m$，B错误；
C. 重物匀速上升，动滑轮挂钩拉力等于物重，即450N，C正确；
D. 不计绳重及摩擦，$F = \frac{G + G_{动}}{n}$，$G_{动} = nF - G = 2×250N - 450N = 50N$，D正确。
B. 动滑轮绳子段数$n=2$，绳子自由端移动距离：$s = nh = 2×2m = 4m$，B错误；
C. 重物匀速上升，动滑轮挂钩拉力等于物重，即450N，C正确；
D. 不计绳重及摩擦，$F = \frac{G + G_{动}}{n}$，$G_{动} = nF - G = 2×250N - 450N = 50N$，D正确。
