6. 在如图所示的电路中，电源电压为 $ 4.5 \, V $ 保持不变，电压表选择 $ 0 \sim 3 \, V $ 量程，电流表选择 $ 0 \sim 0.6 \, A $ 量程，电阻 $ R_1 $ 的阻值为 $ 10 \, \Omega $，滑动变阻器 $ R_2 $ 的规格为“$ 20 \, \Omega \quad 1 \, A $”，闭合开关 $ S $，移动滑片 $ P $ 的过程中，电路中的最大电流为。

0.3A

7. 在如图所示的电路中，电源电压为 $ 9 \, V $ 并保持不变，电阻 $ R_1 $ 的阻值为 $ 10 \, \Omega $，闭合开关 $ S $ 后，电流表 $ A $ 的示数为 $ 1.2 \, A $。求：
（1）电流表 $ A_1 $ 的示数 $ I_1 $。
（2）电阻 $ R_2 $ 的阻值。

(1)图中电阻R₁、R₂并联，电流表A₁测通过电阻R₁ 的电流，电流表A测干路电流，则I₁=U₁/R₁=U/R₁=9V/10Ω=0.9A。　
(2)通过电阻R₂的电流I₂=I−I₁=1.2A−0.9A=0.3A，则R₂=U₂/I₂=U/I₂=9V/0.3A=30Ω。

8. 某电子玩具表面有 $ a $、$ b $ 两个插孔，若把电压表正确接入插孔，则示数为 $ 3 \, V $；若把电流表正确接入插孔，则示数为 $ 0.3 \, A $。下列电路图中，能正确反映玩具内部连接情况的是()

D

9. 在如图所示的电路中，电源电压不变，电阻 $ R_2 = 4 \, \Omega $，闭合开关，小明在实验过程中仅记录了三个电表的示数，分别为 $ 1 $、$ 4 $、$ 5 $，但漏记了单位。关于所用电源的电压和电阻 $ R_1 $ 的阻值，下列判断中正确的是()

A.$ 4 \, V $、$ 2 \, \Omega $
B.$ 5 \, V $、$ 1 \, \Omega $
C.$ 4 \, V $、$ 1 \, \Omega $
D.$ 2 \, V $、$ 2 \, \Omega $

C[由电路图可知，电阻R₁、R₂并联，电流表A₂测的是干路电流，电流表A₁测的是通过R₂的电流，电压表测的是电源两端电压，由题知，R₂=4Ω，三只电表的示数分别为1、4、5，且干路电流等于各支路电流之和，假设电流表A₁示数I₂=1A，则R₂两端的电压U₂=I₂R₂=1A×4Ω=4V，电流表A₂测的是干路电流，示数为5A，符合题中的数据，假设正确；假设电流表A₁示数I₂'=4A，则R₂两端的电压U₂'=I₂'R₂=4A×4Ω=16V，则假设错误。由并联电路的电压特点可知，电源电压U=U₂=4V，故B、D错误；电压表的示数U=4V，电流表A₁的示数I₂=1A，干路电流I=5A，由并联电路特点可知，通过R₁的电流I₁=I −I₂=5A−1A=4A，由I=U/R可得，R₁=U/I₁=4V/4A=1Ω，故C正确。]

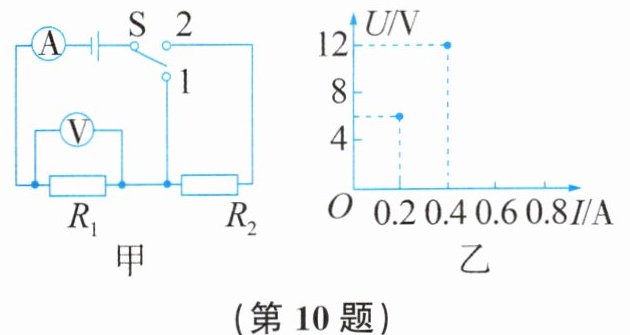

10. 在如图甲所示的电路中，当开关 $ S $ 从 $ 2 $ 转到 $ 1 $ 时，根据电流表和电压表对应的示数，在 $ U - I $ 坐标图中描绘出相应的点，如图乙所示，则电源电压为 $ V $，电阻 $ R_1 $ 的阻值为 $ \Omega $，电阻 $ R_2 $ 的阻值为 $ \Omega $。

12　30　30
