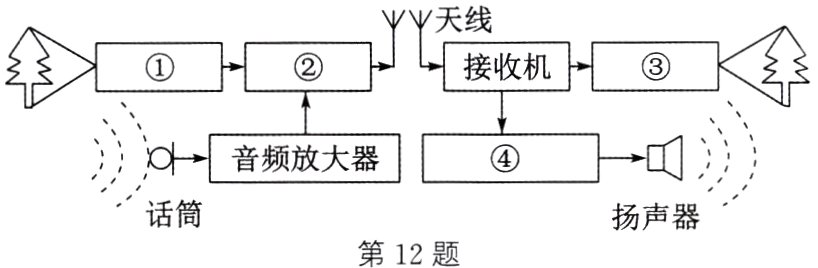

12.电视广播就是用电磁波同时传递________信号和________信号的.如图所示为电视广播工作过程的方框图，其中，①是________，②是________，③是________，④是________.

声音 图像 摄像机 发射机 显像管 音频放大器

13.手机接收到来电信号时，指示灯发光并发出声音（或振动）；拨打别人的手机，若对方接收不到信号，会听到“您拨打的用户暂时无法接通”的提示音.现用两部手机、硬纸鞋盒和金属点心盒做“探究不同材料对接收电磁波的影响”实验：将一部手机先后放到鞋盒和点心盒内，如图所示，再盖严盒盖，接着用另一部手机拨打盒内手机.在下列判断盒内手机能否接收到信号的方法中，不可靠的是 （ ）
　　　　　　　　
A.听是否有“暂时无法接通”的提示
B.盒内手机设为振动模式，触摸盒子感觉是否振动
C.盒内手机设为响铃模式，听是否传出声音
D.在盒盖上开一个小孔，看盒内手机指示灯是否发光

D

14.打开收音机的开关，将旋钮调到没有电台的位置，并将音量开大.取一节旧的干电池和一根导线，靠近收音机，将导线的一端与电池的一极相连，再用导线的另一端与电池的另一极时断时续地接触，如图所示，会听到收音机发出“咔咔”声，这一现象验证了________的存在.现将收音机放入玻璃罩中，用抽气机抽去罩中的空气，重复以上实验，却发现听不到收音机发出的“咔咔”声.试分析：
（1）收音机放在真空玻璃罩中听不到“咔咔”声的原因是______________________________.
（2）谢老师在一次乘坐商场的电梯时，发现性能完好的手机接收不到信号.请问这是什么原因？
__________________________.

电磁波 （1）声音不能在真空中传播 （2）电梯对电磁波有屏蔽作用

15.（2024·常州）英国科学家研究发现，用特定波长的红光持续照射人体背部15 min，可明显刺激人体线粒体，增加葡萄糖消耗，降低血糖水平.该技术有望用来帮助糖尿病患者通过非药物方式降低血糖.该红光的波形图如图所示，已知OA=AB=BC=CD=335 nm，则该红光的波长为（ ）

A. 335 nm，合3.35×10⁻⁴ m
B. 335 nm，合3.35×10⁻⁷ m
C. 670 nm，合6.70×10⁻⁴ m
D. 670 nm，合6.70×10⁻⁷ m

D
