5. 如图所示为练习使用测电笔的两种情形，图________的使用方式是正确的。若电路中插座完好且接线正确，则按正确方式使用测电笔，将笔尖插入插座的________侧插孔，氖管会发光。若按图中错误的方式去操作，则容易造成________（单线触电/双线触电）。当发现家用电器或电线失火时，必须先________电源，然后再救火。
第5题

答案

甲 右 单线触电 切断
6. 家庭电路中，输电线进户后首先接到________（电能表/总开关/保险装置）上；家庭电路中的保险装置内装有熔丝，当家庭电路中电流过大时，熔丝会自动熔断，相同长度和材料制成的熔丝，________（粗/细）的更容易熔断。

答案

电能表 细

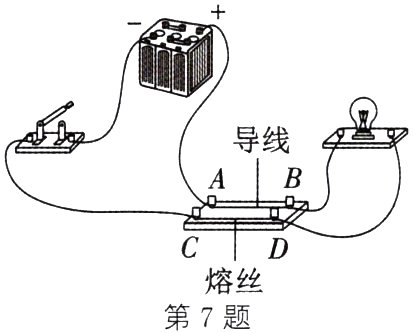

7. 如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝。接通电路，灯泡正常发光，熔丝不熔断；断开电路，在B、D间连上一根导线，再次接通电路时，灯不亮，熔丝熔断。以下判断错误的是（ ）
熔丝第7题
A. 导致熔丝熔断的原因是电路超负荷运行
B. 熔丝熔断时，熔丝中的电流等于A、B间导线中的电流
C. 熔丝熔断，但灯泡依然完好
D. 用铜丝代替熔丝不符合安全用电的原则

答案

A

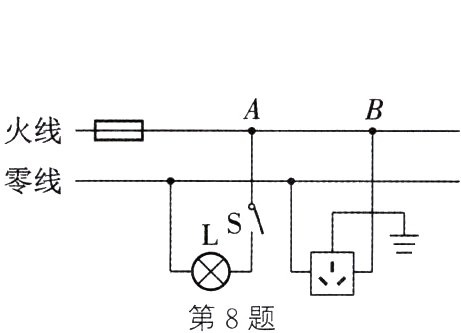

8. 如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。此时用测电笔检测插座的左、右两孔，氖管均不亮，则电路中的故障可能是（ ）
第8题
A. 熔丝熔断
B. 三线插座与地线接触不良
C. 灯泡被短路
D. A、B两点间断路

答案

D

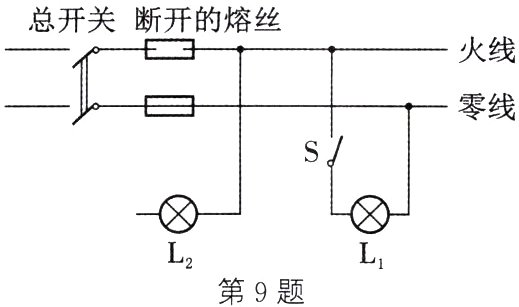

9. 为判断如图所示的家庭电路中白炽灯L₁是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L₂作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据L₂的亮暗作出判断。请在图中补画一根导线，将L₂正确接入电路。
L1第9题

答案

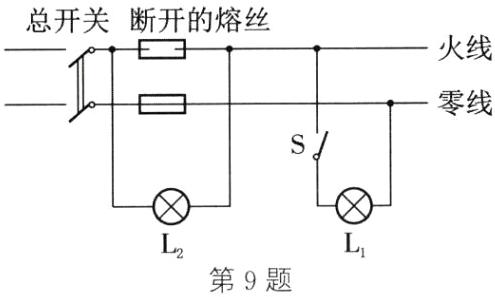

如图所示
第9题
10. 家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生________，这时电路中的________（漏电保护器/空气开关）会跳闸保护电路。除此之外，电路中用电器________过大，也会导致电路中电流过大。

答案

短路 空气开关 总功率
