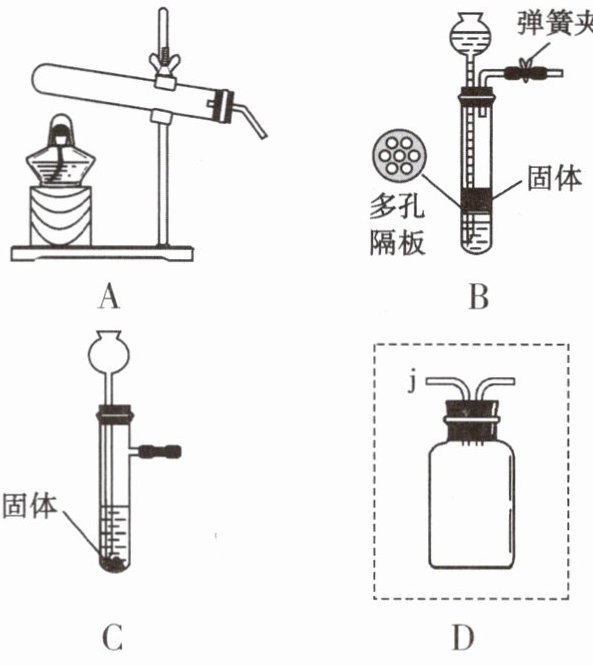

9. 下图是实验室制取气体的常用装置。

(1) 实验室用$KMnO_4$制取$O_2$应选用的发生装置为_________(填字母)；该反应的化学方程式为_________。
(2) B或C装置均可作制取$CO_2$的发生装置,该反应的化学方程式为_________。B装置的优点是能控制反应的发生和停止,请简述使B装置中反应停止的原理。
(3) 用D装置收集$CO_2,j$为进气口。请将D装置中的玻璃导管补画完整。

(1)A ${2KMnO_{4}\xlongequal{\Delta}K_{2}MnO_{4} + MnO_{2} + O_{2}\uparrow}$
(2)${CaCO_{3} + 2HCl\xlongequal{}CaCl_{2} + H_{2}O + CO_{2}\uparrow}$ 当用弹簧夹加紧乳胶管时,继续产生的气体导致试管内压强变大,液体被压回长颈漏斗,固液分离,反应停止。
(3)
