17. 如图所示是小明同学"探究压力的作用效果与哪些因素有关"的实验.实验器材:一块海绵、一只小桌、一只大砝码、木板.实验时,按图甲、乙、丙、丁四种方式放置器材.

(1) 探究压力的作用效果与压力大小的关系时,应选择图两实验进行研究.
(2) 图甲、乙相比,可得到结论:相同时,受力面积越小,.
(3) 小明认为丙图中小桌对木板的压强小于图丁中小桌对海绵的压强,请判断该说法是否正确并说明理由:.
(4) 实验中用海绵的凹陷程度来显示压力的作用效果,每次实验都要保证用同样的海绵,否则得不出正确的实验结论.这一设计(选填"是"或"不是")控制变量法.

(1)甲、丁；(2)压力；压力的作用效果越明显；(3)不正确；丙图压力大于丁图，受力面积相同，根据p=F/S，丙图压强大于丁图；(4)是

(1)探究压力作用效果与压力大小关系时，需控制受力面积相同，改变压力。甲、丁中小桌均正放（受力面积相同），甲有砝码压力大，丁无砝码压力小，故选择甲、丁。
(2)甲、乙压力相同（均有砝码），甲受力面积大（桌面），乙受力面积小（桌腿），乙凹陷更明显，可得压力相同时，受力面积越小，压力的作用效果越明显。
(3)丙图压力为小桌和砝码总重，丁图压力为小桌重，丙压力更大，受力面积相同，由p=F/S知丙压强大于丁，故小明说法错误。
(4)用同样海绵是控制受力物体材料相同，属于控制变量法。

三、简答题(本题共7小题,共55分)
18. (6分)按照题目要求作图.

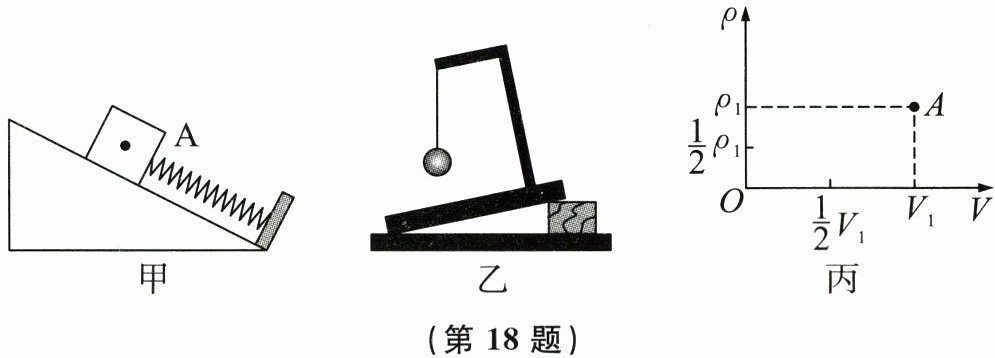

(1) 如图甲,物体A与弹簧连接,静止在光滑斜面上,请画出物体A所受弹力的示意图.
(2) 如图乙,将小球拉至某一高处释放,画出小球摆到最低点时所受力的示意图.
(3) 如图丙,某氧气瓶内氧气的密度$\rho_{1}$与体积$V_{1}$对应$\rho-V$图像中的A点,现用去一半氧气,请标出瓶中剩余氧气密度与体积在$\rho-V$图像中的对应点B.

(1) 如图甲所示，物体A受到两个弹力：弹簧对A的弹力$F_{弹}$（沿斜面向上），斜面对A的支持力$F_{支}$（垂直斜面向上），作用点均在A的重心处。
(2) 如图乙所示，小球在最低点受到重力$G$（竖直向下）和绳子的拉力$F_{拉}$（沿绳向上），作用点在小球球心处。
(3) 如图丙所示，剩余氧气密度为$\frac{1}{2}\rho_{1}$，体积仍为$V_{1}$，对应点B坐标为$(V_{1},\frac{1}{2}\rho_{1})$。
