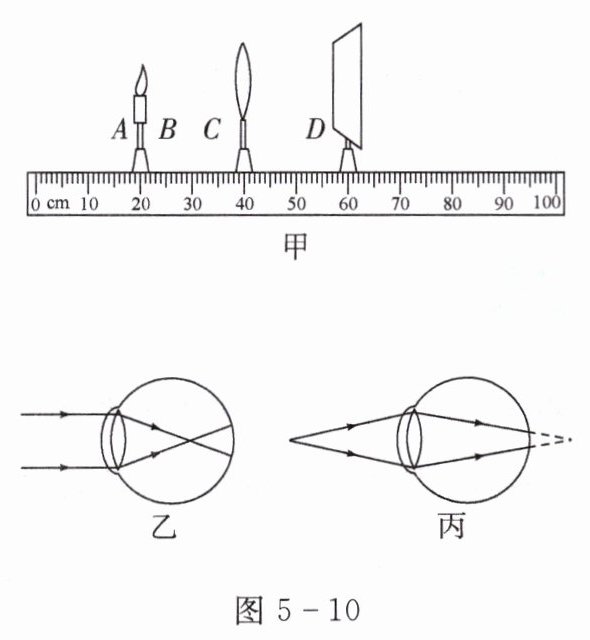

18. 如图5-10是“探究凸透镜成像规律”的实验装置。

(1)小美将蜡烛置于图甲中A处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物的大小相等。则该凸透镜的焦距是cm。
(2)小美把蜡烛移动到B处，光屏上的像变得模糊，要使像变清晰，光屏应向(选填“左”或“右”)移动，直到光屏上呈现清晰的像，此时光屏上的像是倒立、的实像。随后，小美又将蜡烛和光屏的位置对调，发现在光屏上也呈现一个清晰的实像，这个现象说明光路是。
(3)在(2)后，小美的同学小丽取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，小丽将光屏(此时光屏已在左端)向右移动适当距离后像又变得清晰。请你判断小丽的眼睛与如图5-10所示的(选填“乙”或“丙”)图中所表现的状况相同。

10.0
右
放大
可逆的
乙

【解析】
(1) 当像和物大小相等时，物距$u=2f$，由图甲可知，物距$u=40.0\mathrm{cm}-20.0\mathrm{cm}=20.0\mathrm{cm}$，故$2f=20.0\mathrm{cm}$，解得焦距$f=10.0\mathrm{cm}$。
(2) 蜡烛移动到B处，物距减小，根据凸透镜成像规律“物近像远像变大”，光屏应向右移动；此时物距$10\mathrm{cm}＜u＜20\mathrm{cm}$，成倒立、放大的实像；蜡烛和光屏位置对调后仍能成清晰的像，说明光路是可逆的。
(3) 光屏向右移动才能成清晰的像，说明该眼镜对光线有发散作用，是凹透镜，用于矫正近视眼，乙图中光线会聚在视网膜前方，是近视眼的成因，故小丽的眼睛状况与乙图相同。
【答案】
(1) $\boldsymbol{10.0}$
(2) $\boldsymbol{右}$；$\boldsymbol{放大}$；$\boldsymbol{可逆的}$
(3) $\boldsymbol{乙}$
【知识点】
凸透镜成像规律；光路可逆原理；近视眼矫正
【点评】
本题结合凸透镜成像实验，考查了成像规律的应用、光路可逆性及近视眼的矫正，综合性较强，需熟练掌握相关知识点才能准确作答。
【难度系数】
0.6

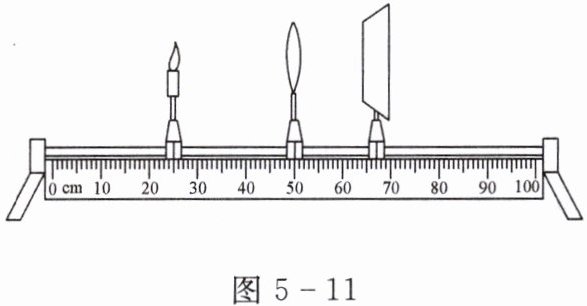

19. 如图5-11所示是探究凸透镜成像规律的实验装置(凸透镜的焦距为10cm)。

(1)蜡烛在25cm刻度线处，移动光屏，烛焰能在光屏上成清晰的(选填“放大”“缩小”或“等大”)倒立的像，生活中(填光学仪器)利用此成像特点制成。
(2)在上一步找到清晰的像后，保持蜡烛和透镜位置不变，将透镜换为焦距为15cm的凸透镜，光屏应向(选填“左”或“右”)移动才能在光屏上得到清晰的(与上次成像相比选填“变大”“变小”或“不变”)的像。

缩小
照相机
右
变大

【解析】
(1) 由图可知，蜡烛在25cm刻度线处，凸透镜在50cm刻度线处，物距$u = 50cm - 25cm = 25cm$，已知凸透镜焦距$f=10cm$，则$u＞2f$，根据凸透镜成像规律，此时烛焰成倒立、缩小的实像；生活中照相机利用此成像特点制成。
(2) 保持蜡烛和透镜位置不变，将透镜换为焦距为15cm的凸透镜，此时$f'=15cm$，$2f'=30cm$，物距$u=25cm$，满足$f'＜u＜2f'$，根据凸透镜成像规律，此时成倒立、放大的实像，像距$v＞2f'=30cm$，原像距为$70cm - 50cm=20cm$，因此光屏应向右移动才能得到清晰的像，与上次成像相比，像变大。
【答案】
(1) 缩小；照相机
(2) 右；变大
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，需熟练掌握不同物距下的成像特点，并能结合实际光学仪器进行分析。
【难度系数】
0.6
