项目背景
家庭电路的合理设计对于安全用电而言至关重要。每个家庭的用电情况是不一样的，假如你家正在准备装修改造，请根据家里的用电需求和相关电路知识，提出一个简单的家庭电路设计方案。
项目目标
1. 经历家庭电路中配电分支回路的设计过程，通过解决电路设计中的实际问题加深对家庭电路基本组成的认识，能从物理学视角认识安全用电知识。
2. 在设计家庭电路的实践中，提升综合运用所学知识和合作交流能力，增强安全用电意识，践行安全与健康生活。
项目分析
任务分解

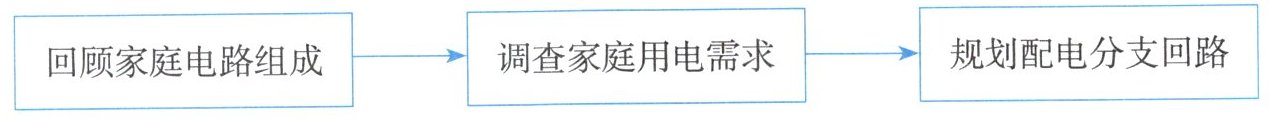

为了使设计的家庭电路更加安全、合理，你需要完成如图 13 - 1 所示的任务。
```mermaid
graph LR
A[回顾家庭电路组成] --＞ B[调查家庭用电需求]

B --＞ C[规划配电分支回路]
```
图 13 - 1 为家庭电路做设计
1. 回顾家庭电路的基本组成，进一步思考如何使家庭电路的设计更加合理。
2. 根据家里现有的用电器，初步估算家中的总体用电需求。
3. 从使用的角度，合理规划并设计家中的配电分支回路。
感兴趣的同学还可以进一步研究如何选用家庭电路中所用相关器材的型号等，使器材之间相互匹配。
人员分工
根据项目需求和个人兴趣、特长等，小组成员讨论后自行分工，并记录分工情况。
项目实施
1. 回顾家庭电路的基本组成

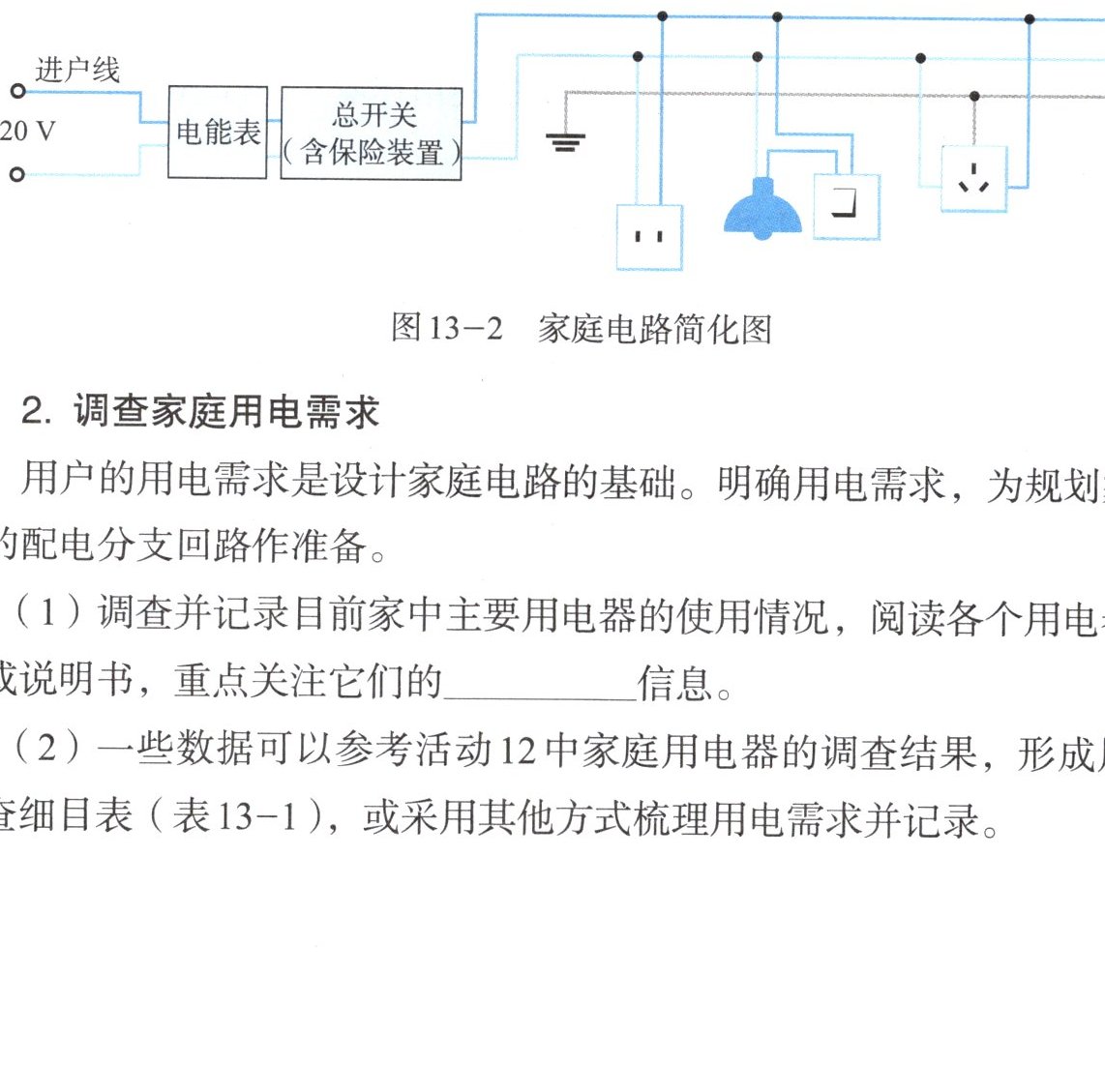

图 13 - 2 是简化了的家庭电路图。说一说：各部分的功能是什么？想一想：为了能够更加合理、安全地分配电能以及方便用户维修操作，应该如何设计家庭电路？

家庭电路简化图
2. 调查家庭用电需求
用户的用电需求是设计家庭电路的基础。明确用电需求，为规划家庭电路的配电分支回路作准备。
（1）调查并记录目前家中主要用电器的使用情况，阅读各个用电器的铭牌或说明书，重点关注它们的信息。

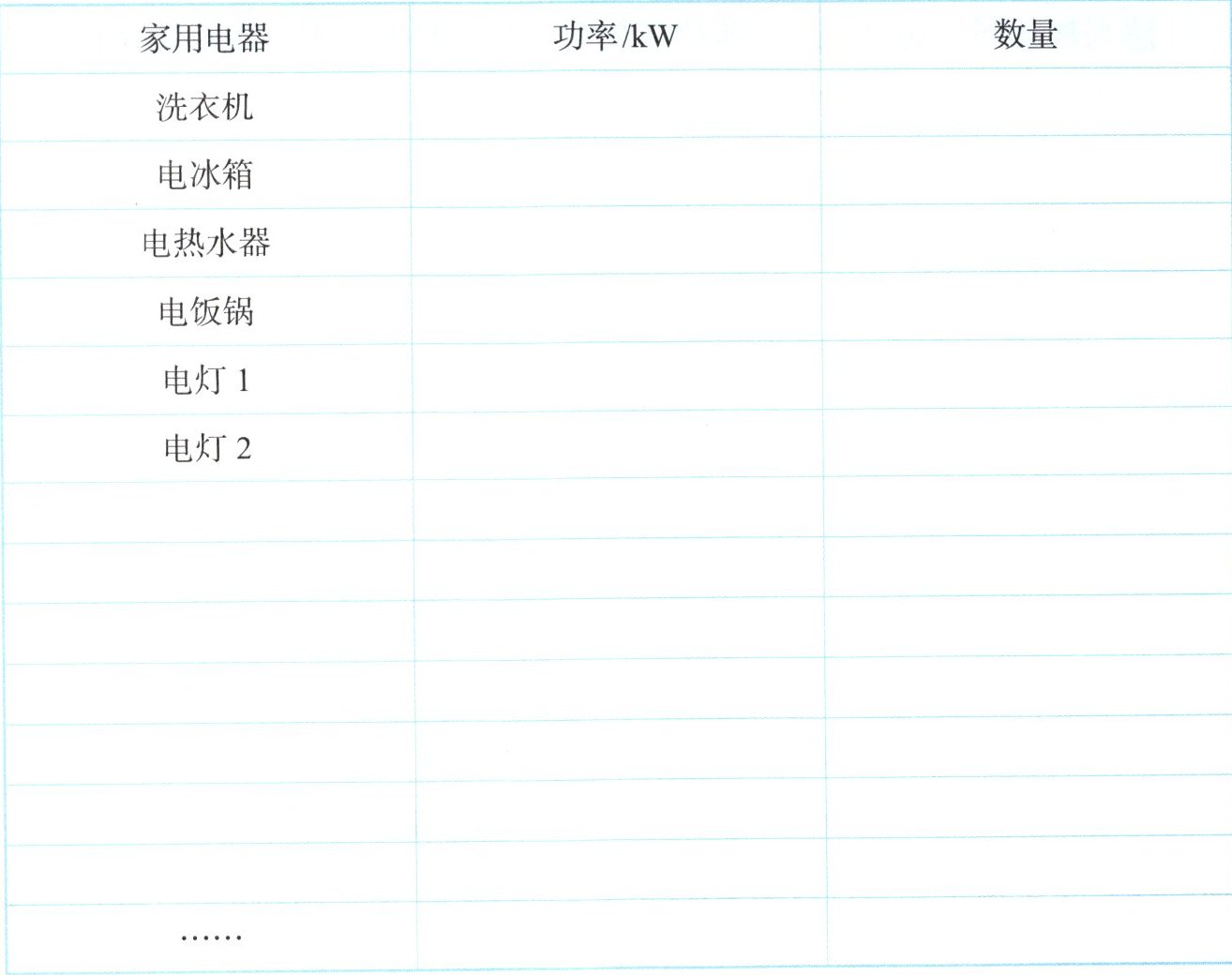

（2）一些数据可以参考活动 12 中家庭用电器的调查结果，形成用电器调查细目表（表 13 - 1），或采用其他方式梳理用电需求并记录。
3. 合理规划配电分支回路
请根据实际用电需求，结合家用电器的使用环境，进行小组讨论，设计家庭电路的配电分支回路。
（1）根据日常使用需求，典型的家庭电路配电分支回路会至少设计、和空调等大功率用电器分支回路。分支回路通常加装空气开关单独控制通断；分支回路通常加装漏电保护器以防止漏电事故。
（2）想一想：为家庭电路设计多条分支回路的好处是什么？
（3）如果你们小组同学的家中有室内配电箱，请在家长或技术人员的指导下进行观察，看看目前家中有几条分支回路，每条分支回路开关的额定电流是多少，并记录下来。如果没有观察室内配电箱的条件，可以参考教科书图 19.2 - 10 中所示的配电箱。
（4）考虑到家中的用电器比较多，根据具体的使用环境，你们小组打算规划几条分支回路？选择喜欢的设计形式来呈现，如表格、配电示意图、户型电路示意图等，并将设计作品粘贴在下面。
展示交流
1. 完成设计方案后，以小组为单位进行展示，向同学介绍本组的设计方案，分享设计过程，比如遇到了哪些问题、是如何解决的。
2. 倾听其他小组的讲解，看看对你有什么启发，相互借鉴学习。
3. 各小组之间可互相评估方案的可行性与安全性。有条件的话，也可邀请专业人员来对你们的设计方案进行评估。
4. 在实际工程中，家庭电路的设计还要科学选用导线及断路器等配电器材。断路器与导线的使用功率范围需要配套，否则容易出现频繁跳闸等故障。有兴趣的同学可以通过调查研究的方式收集资料，或向电工专家咨询相关选型经验，不断完善设计方案。

2. 调查家庭用电需求
（1）功率
3. 合理规划配电分支回路
（1）照明；插座；照明；插座
（2）根据家庭中用电器的使用情况，设计多条分支回路的好处是：既能合理分配电力、保证用电安全，又能为日常使用带来方便。当某一条分支回路发生故障时，不会影响其他分支回路的正常工作，同时便于检修。
