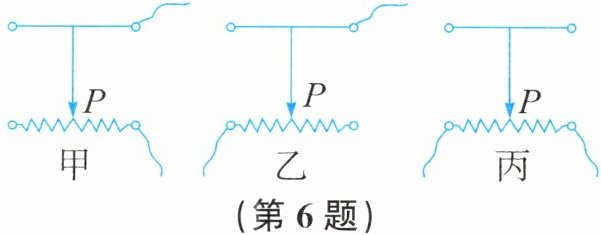

6. 如图所示为滑动变阻器使用时的三种连接方法。若滑片P向右移动，则滑动变阻器在甲连接方式下的阻值
变小
(填“变大”“不变”或“变小”，下同)、在乙连接方式下的阻值
变大
、丙连接方式下的阻值
不变
。

答案

变小 变大 不变

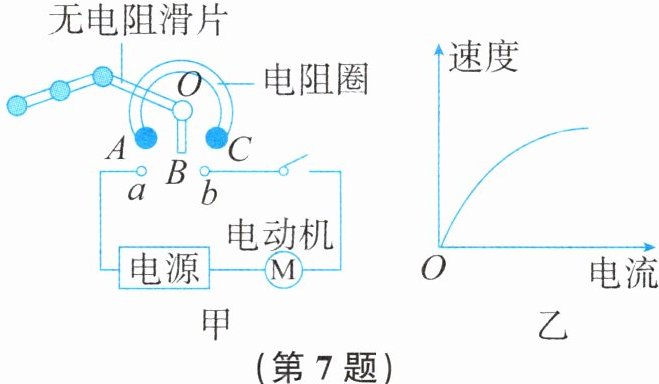

7. 如图所示为电动汽车“油门”的示意图，其实质是变阻器。脚往下踩“油门”时，滑片可以绕O点在电阻圈上按逆时针方向转动。通过控制流经电动机电流的大小来控制电动汽车的速度。电动汽车的速度与电流大小的关系如图乙所示。
(1)该“油门”是通过改变接入电路中电阻圈的
长度
来改变电阻的大小的。
(2)当脚踩“油门”时汽车速度加快，则电路中的a、b触点应与变阻器中A、B、C三个触点中的
A、B
两个触点相连。

答案

7.
(1)长度
(2)A、B
8. 如图所示，DB、CE是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝上，当滑片P向左或向右滑动时，灯L的亮度不变，则开关S（
D
）

A.与A接触
B.与B接触
C.与C接触
D.与B或C接触

答案

D[灯 L 的亮度不变,即电路中电流的大小不变,电阻丝接入电路的总电阻不变。当开关 S 接 B 时,接入的是 PB 段和 EP 段,当滑片 P 向左移动时,PB 段增大而 EP 段减小,但是二者之和始终等于一根电阻丝的总电阻,即总电阻保持不变;当开关 S 接 C 时,接入的是 EC 段,无论滑片 P 怎样移动,总电阻保持不变。]

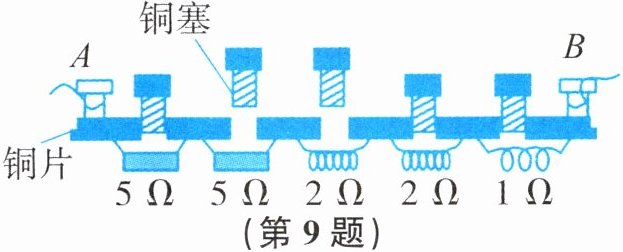

9. 实验室有一种拔插式变阻器，其结构如图所示。六片铜片依次排开，每相邻两片铜片间有不同阻值的定值电阻或电阻丝相连接，五个铜塞均可在相邻两铜片间的空隙处自由插入或拔出，从而改变AB间的电阻值。
(1)该变阻器的A、B接线柱间可形成的最大电阻为
15
Ω。
(2)图示状态下，A、B接线柱间的电阻为
7
Ω。

答案

9.
(1)15
(2)7 [
(1)该变阻器的 A、B 接线柱间可形成的最大电阻为 5 Ω+5 Ω+2 Ω+2 Ω+1 Ω=15 Ω。
(2)图示状态下,A、B 接线柱间的电阻为 5 Ω+2 Ω=7 Ω。]

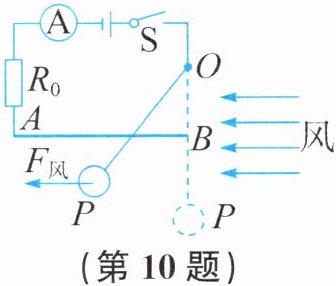

10. 如图所示为小明设计的风力测试仪。O为转动轴，P为金属球，OP为金属杆，AB是电阻丝。无风时，OP下垂并与电阻丝的B端接触；有风时，金属球P受风力的作用，使OP绕O点偏转，电路中接有一个电流表，测风力时闭合开关S即可。通过分析可知：金属杆OP和电阻丝AB组合在一起相当于一个
滑动变阻器
，若电流表示数增大，则表示风力在
增大
。电路中电阻R₀的作用是
保护电路,防止风力过大导致电路中的总电阻过小,损坏电流表
。
本小节课时拓展训练见“分层创新拓展练”P20

答案

10.滑动变阻器 增大 保护电路,防止风力过大导致电路中的总电阻过小,损坏电流表
