1. 如图所示为电热水壶所连导线一端的三线插头，其中脚__________（A/B/C）与电热水壶的金属外壳相连. 电热水壶正常工作时，该脚与电热水壶的金属外壳相连的目的是____________________.
答案
A 防止外壳带电，造成人体触电

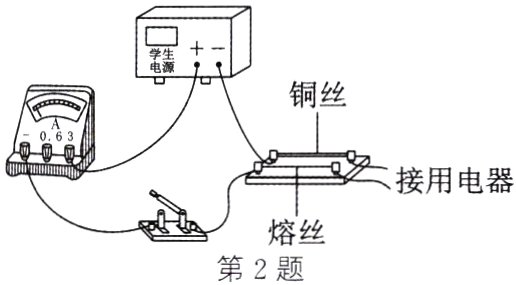

2. 如图所示，接通电源，随着接入电路中的用电器总功率增大，__________熔断，而__________不熔断，这说明__________（能/不能）用铜丝替代熔丝. 某同学把铜丝换成了较粗的熔丝，当接入电路中的用电器总功率增大时，粗熔丝__________（会/不会）熔断，这说明__________（能/不能）用粗熔丝替代细的熔丝.
答案
熔丝 铜丝 不能 不会 不能

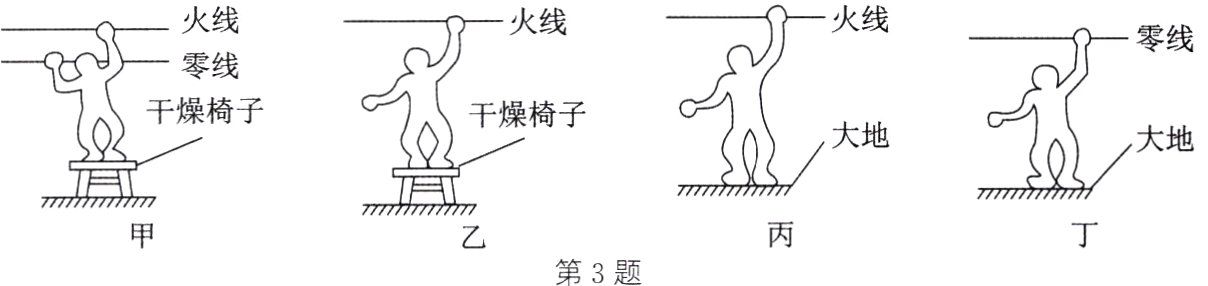

3. 如图所示的四种情况，会发生触电事故的是__________和__________.（注意安全，请勿模仿）
答案
甲 丙
4. （2024·连云港二模）下列做法符合安全用电要求的是 （ ）
A. 用电器的金属外壳与地线相连
B. 控制电灯的开关接在零线上
C. 一个插座上同时使用多个大功率用电器
D. 发现有人触电时，直接用手去拉触电者
A. 用电器的金属外壳与地线相连
B. 控制电灯的开关接在零线上
C. 一个插座上同时使用多个大功率用电器
D. 发现有人触电时，直接用手去拉触电者
答案
A
5. 小王家的空气开关发生了跳闸，则一定是电路中 （ ）
A. 发生了短路
B. 用电器总功率过大
C. 电压大于220 V
D. 总电流过大
A. 发生了短路
B. 用电器总功率过大
C. 电压大于220 V
D. 总电流过大
答案
D
6. （2023·苏州）如图，将家庭电路补充完整（虚线框内一处接保险丝“───”，另一处用导线连接）.
答案
如图所示
7. 如图所示，请用笔画线代替导线，将电灯和开关接入家庭电路中.
答案
如图所示
