2025年综合活动手册九年级物理上册沪教版54制第24页答案

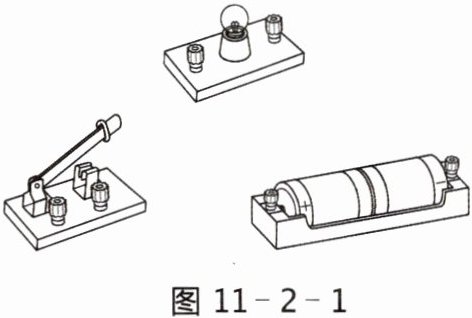

尝试用导线将小灯泡、开关和干电池连接起来,使开关控制小灯泡的发光和熄灭。实验完成后,用铅笔画线代替连接用的导线,在图11-2-1中完成实物电路的连接。

答案

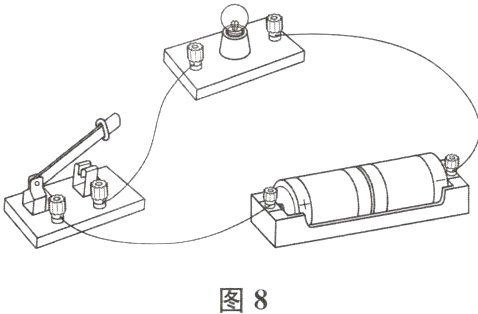

如图8所示。
图8

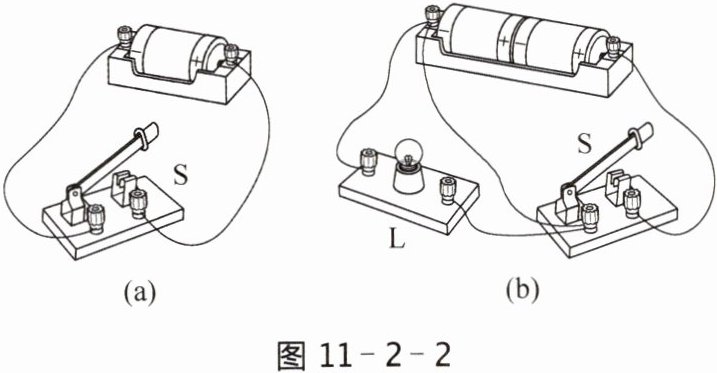

在图11-2-2(a)、(b)所示的电路中,闭合开关后,电源是否被短路？

答案

在图11−2−2(a)、(b)所示的电路中,闭合开关后，电源均被短路。

解析

在图11-2-2(a)中，闭合开关后，电流从电源正极出发，经开关直接回到电源负极，电源被短路；在图11-2-2(b)中，闭合开关后，电流从电源正极出发，经开关直接回到电源负极，电源被短路。
结论：电源均被短路。
