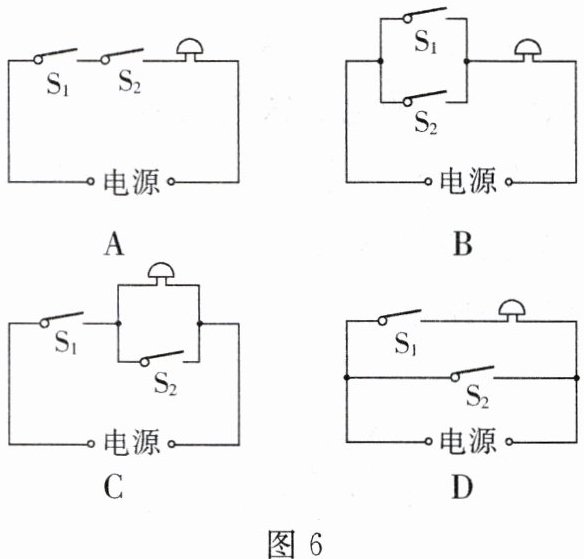

6. 在部分公交车后门两侧的扶手上,各装有一个按钮开关,想要下车的乘客只要按下任何一个按钮,装在驾驶台上的电铃都会发声,提醒司机有乘客需要下车。如下图6所示的四个电路中符合设计要求的是 ()
答案
解：
分析各选项电路：
选项A：两个开关串联，需同时按下两个开关电铃才发声，不符合“按下任何一个按钮电铃都发声”的要求。
选项B：两个开关并联，电铃在干路，按下任意一个开关，电路均通路，电铃发声，符合要求。
选项C：开关$\mathrm{S}_{2}$闭合时，电铃被短路，电铃不发声，不符合要求。
选项D：开关$\mathrm{S}_{2}$闭合时，电源被短路，会损坏电源，且电铃不发声，不符合要求。
综上，符合设计要求的是$\boldsymbol{B}$。
分析各选项电路：
选项A：两个开关串联，需同时按下两个开关电铃才发声，不符合“按下任何一个按钮电铃都发声”的要求。
选项B：两个开关并联，电铃在干路，按下任意一个开关，电路均通路，电铃发声，符合要求。
选项C：开关$\mathrm{S}_{2}$闭合时，电铃被短路，电铃不发声，不符合要求。
选项D：开关$\mathrm{S}_{2}$闭合时，电源被短路，会损坏电源，且电铃不发声，不符合要求。
综上，符合设计要求的是$\boldsymbol{B}$。
7. 电能表是测量用电器消耗电能的仪表,小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确,于是他将标有“220 V 3 A”的用电器单独接入电路中。该用电器
A.2 400 r
B.2 000 r
C.1 500 r
D.1 200 r
正
常
工
作
5 min后,电能表的转盘正好转了110 r,则电能表每千瓦时的实际转数应是 ()A.2 400 r
B.2 000 r
C.1 500 r
D.1 200 r
答案
B
解析
1. 计算用电器额定功率：$ P = UI = 220V × 3A = 660W = 0.66kW $
2. 转换工作时间：$ t = 5min = \frac{5}{60}h = \frac{1}{12}h $
3. 计算消耗的电能：$ W = Pt = 0.66kW × \frac{1}{12}h = 0.055kW·h $
4. 计算每千瓦时实际转数：$ n = \frac{110r}{0.055kW·h} = 2000r/(kW·h) $
2. 转换工作时间：$ t = 5min = \frac{5}{60}h = \frac{1}{12}h $
3. 计算消耗的电能：$ W = Pt = 0.66kW × \frac{1}{12}h = 0.055kW·h $
4. 计算每千瓦时实际转数：$ n = \frac{110r}{0.055kW·h} = 2000r/(kW·h) $
8. 酒精测试仪可检测机动车驾驶员是否酒后驾车,如图7是它的原理图。图中酒精气体传感器的电阻随酒精气体浓度的增大而减小,$R_{0}$为定值电阻。如果测试时电压表示数越大,表明 ()
A.测试到的酒精气体浓度越大
B.传感器的电阻越大
C.测试到的酒精气体浓度越小
D.通过传感器的电流越小
选择理由:
。
A.测试到的酒精气体浓度越大
B.传感器的电阻越大
C.测试到的酒精气体浓度越小
D.通过传感器的电流越小
选择理由:
。
答案
A
解析
由图可知，定值电阻$R_0$与酒精气体传感器串联，电压表测$R_0$两端电压。根据欧姆定律$I=\frac{U}{R}$，$R_0$为定值电阻，电压表示数越大，电路中的电流越大，串联电路电流处处相等，通过传感器的电流也越大，故D错误；电源电压不变，由$R_{总}=\frac{U}{I}$可知，总电阻越小，因$R_{总}=R_0+R_{传}$，$R_0$不变，所以传感器的电阻越小，故B错误；已知酒精气体传感器的电阻随酒精气体浓度的增大而减小，因此传感器电阻越小，测试到的酒精气体浓度越大，故A正确，C错误。

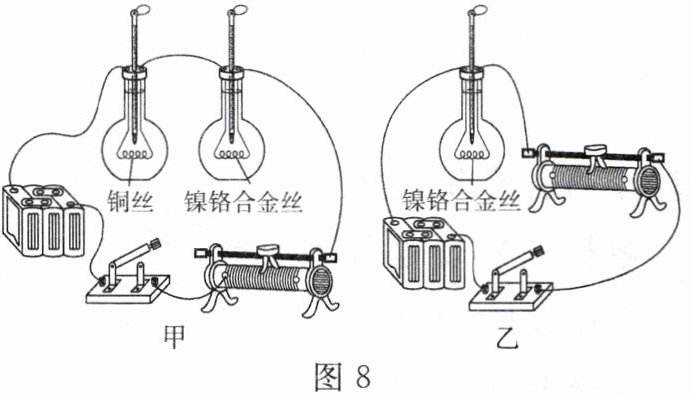

9. 如图8是探究电流热效应的实验装置。烧瓶内装有质量和初温完全相同的煤油,铜丝和镍铬合金丝的长度、横截面积均相同,则说法
A.在甲图中,探究的是电流产生的热量与电阻的关系
B.在乙图中,可以探究电流产生的热量与通电时间的关系
C.在甲图中,闭合开关一段时间后,两个瓶中温度计升高的示数相同
D.在乙图中,相同时间内,电流越大,温度计的示数升得越多
选择理由:
。
不
正
确
的是 ()A.在甲图中,探究的是电流产生的热量与电阻的关系
B.在乙图中,可以探究电流产生的热量与通电时间的关系
C.在甲图中,闭合开关一段时间后,两个瓶中温度计升高的示数相同
D.在乙图中,相同时间内,电流越大,温度计的示数升得越多
选择理由:
。
答案
C
选择理由：甲图中两电阻串联，电流和通电时间相同，镍铬合金丝的电阻大于铜丝，由$Q=I^{2}Rt$可知，镍铬合金丝产生的热量更多，对应的煤油升高的温度更高，因此两个瓶中温度计升高的示数不同，故C选项说法不正确。
选择理由：甲图中两电阻串联，电流和通电时间相同，镍铬合金丝的电阻大于铜丝，由$Q=I^{2}Rt$可知，镍铬合金丝产生的热量更多，对应的煤油升高的温度更高，因此两个瓶中温度计升高的示数不同，故C选项说法不正确。
解析
1. 甲图中，铜丝与镍铬合金丝串联，电流、通电时间相同，电阻不同，探究电流产生的热量与电阻的关系；根据焦耳定律$Q=I^{2}Rt$，镍铬合金丝电阻更大，相同时间产生的热量更多，煤油升温更高，因此两个瓶中温度计升高的示数不同，故A正确，C错误。
2. 乙图中，使用同一根镍铬合金丝，可通过开关通断改变通电时间，探究电流产生的热量与通电时间的关系；当电阻、通电时间相同时，电流越大，根据$Q=I^{2}Rt$，产生的热量越多，温度计示数升得越多，故B、D正确。
2. 乙图中，使用同一根镍铬合金丝，可通过开关通断改变通电时间，探究电流产生的热量与通电时间的关系；当电阻、通电时间相同时，电流越大，根据$Q=I^{2}Rt$，产生的热量越多，温度计示数升得越多，故B、D正确。
10. WiFi是一种可以将个人电脑、手机等终端设备以无线方式互相连接的技术。常见的连接方式是通过一个无线路由器来实现(如图9所示)。无线路由器是通过向四周有效范围内的终端传递信息,其传播速度(填“大于”“等于”或“小于”)光速,且为m/s。路由器工作时间长了,外壳发烫,是由于电能转化成了能。
答案
解：
无线路由器是通过电磁波向四周有效范围内的终端传递信息，其传播速度等于光速，且为$3×10^{8}$ m/s。路由器工作时间长了，外壳发烫，是由于电能转化成了内能。
无线路由器是通过电磁波向四周有效范围内的终端传递信息，其传播速度等于光速，且为$3×10^{8}$ m/s。路由器工作时间长了，外壳发烫，是由于电能转化成了内能。
