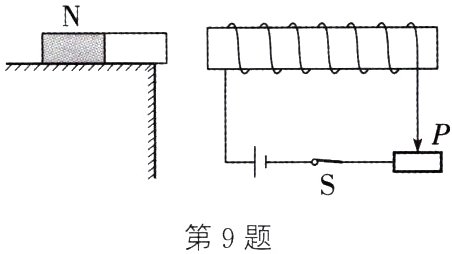

9. 如图所示，闭合电磁铁开关S后，条形磁铁静止在水平桌面上. 下列判断正确的是 （ ）
A. 条形磁铁受到桌面对其向右的摩擦力
B. 条形磁铁受到电磁铁对其向右的作用力
C. 若只改变电源的正负极，则条形磁铁受到的摩擦力变大
D. 将滑片向右移动，条形磁铁受到的摩擦力不变
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A

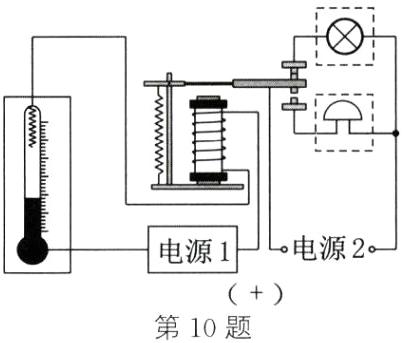

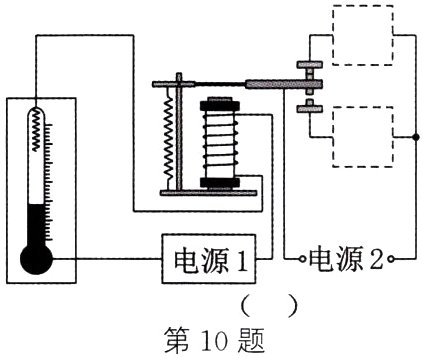

10. 某温度自动报警器的原理图如图所示. 电磁铁上端为S极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到或超过设定温度时，安全指示灯熄灭，电铃发出报警信号. 请在括号中标出电源1的极性（用“+”或“-”表示），并在虚线框内填入电铃和指示灯的电路元件符号，满足电路工作要求.
　　　　　　　　　　　　　　　　

如图所示
　　　　　

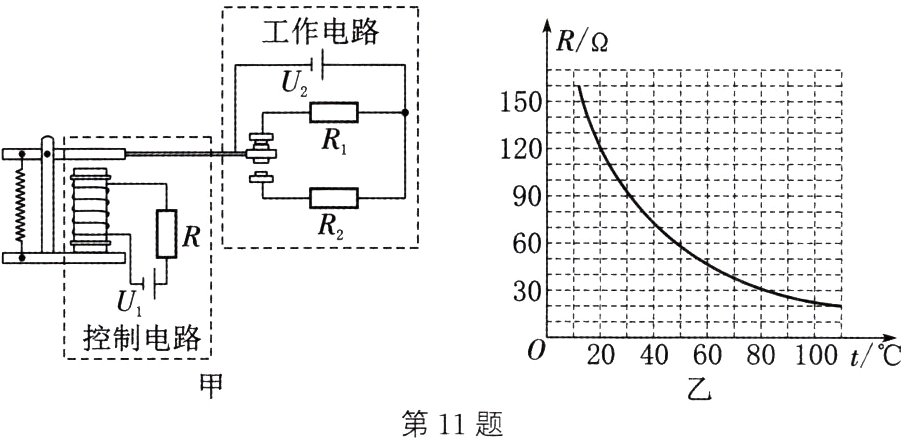

11. （2024·聊城）如图甲所示，科技小组利用热敏电阻设计了一个自动加热装置. 当环境温度低于温度值t₀时，加热电阻R₁工作；当环境温度高于t₀时，继电器的衔铁被吸下，保温电阻R₂工作. 已知U₁ = 1.4 V，继电器线圈电阻不计，R是热敏电阻，其电阻随温度变化的关系如图乙所示. 当线圈中的电流大于或等于20 mA时，继电器的衔铁被吸下. 下列说法正确的是 （ ）
A. 当环境温度降低时，控制电路中电流增大
B. 温度值t₀ = 30 ℃
C. 欲使加热电阻R₁工作时升温更快，可适当增大R₁的电阻
D. 若工作电路中相同时间内加热状态产生的热量是保温状态的3倍，则R₁∶R₂ = 1∶3
　　　　　　　　　　

D
