学生实验 用电流表探究串联电路中电流的特点
- 实验目的
用电流表探究串联电路中电流的特点。
- 实验器材
现有以下实验器材可供选择：三个小灯泡(其中两个小灯泡的规格相同,另一个小灯泡的规格与其他两个不同)、电源、电流表、开关及导线。
- 实验步骤

1. 任选两个小灯泡,按图11-5-1连接成电路。

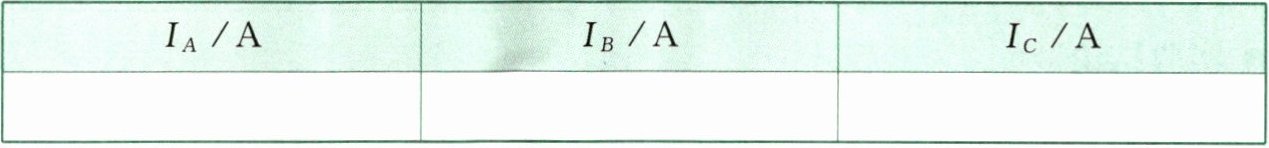

2. 用电流表分别测出电路中通过A、B、C三点的电流$I_{A}$、$I_{B}和I_{C}$,并填入表11-5-1中。
| $I_{A}/A$ | $I_{B}/A$ | $I_{C}/A$ |
| | | |

3. 汇总各小组实验数据,比较电路中$I_{A}$、$I_{B}和I_{C}$的大小。
4. 由此可以得出初步结论：______。
- 实验结论
大量实验表明：______。
- 交流反思
如果将电流表接在开关S和电源之间,与$I_{A}$、$I_{B}$、$I_{C}$比较,电流表的示数是否有变化?
学生实验 用电压表探究串联电路中电压的特点

串联电路中电流处处相等 串联电路中电流处处相等
