“电和磁”探究记录表
记录时间： 年 月 日
|探究目标|观察并描述通电导线靠近指南针后指南针的变化。|
|----|----|
|探究过程|1. 准备器材：电池，电池盒，开关，导线，小灯泡，指南针。
2. 组装电路：组装一个能让小灯泡亮起来的普通电路，探索电路通电后指南针的变化。

3. 你有能增大指南针偏转的角度的其他方法吗？试一试，记一记。
|
| |方法一|方法二|
| | | |

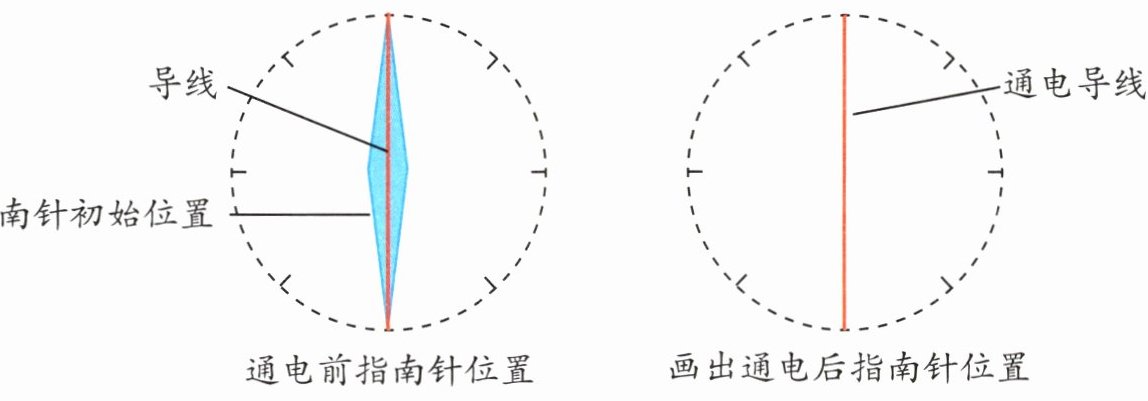

| |4. 用不同的方式摆放通电线圈，哪种摆放方式使指南针偏转角度最大？试一试，画一画。
|
|我的发现| |

电和磁探究记录表
记录时间：____年______月______日
|探究目标|观察并描述通电导线靠近指南针后指南针的变化。|
|----|----|
|探究过程|1. 准备器材：电池，电池盒，开关，导线，小灯泡，指南针。
2. 组装电路：组装一个能让小灯泡亮起来的普通电路，探索电路通电后指南针的变化。
（通电后指南针发生偏转，不再指向南北方向）
3. 增大指南针偏转角度的方法：
|方法一|增加电池节数（增大电流）|
||方法二|将导线绕成线圈（增加线圈匝数）|
4. 使指南针偏转角度最大的摆放方式：将通电线圈立着放置，线圈平面与指南针初始指向平行（或线圈轴线与指南针方向一致）。|
|我的发现|1. 通电导线周围存在磁场，能使指南针发生偏转；
2. 增大电流（增加电池节数）或增加线圈匝数，可增大指南针偏转角度；
3. 当通电线圈平面与指南针初始指向平行时，偏转角度最大。|
