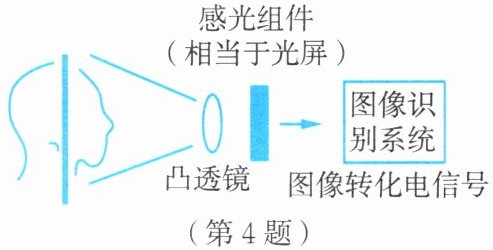

4. 如图是某款智能镜启动系统模型,人的面部可通过摄像头成像在感光组件上,进行识别后启动使用该镜。下列关于启动系统说法正确的是（）。

A.感光组件上所成的像是倒立的虚像
B.感光组件上所成的像是放大的实像
C.该系统成像原理和放大镜相同
D.该系统成像原理和照相机相同

D

根据凸透镜成像规律，该系统的摄像头为凸透镜，人脸位于凸透镜的二倍焦距以外，此时成倒立、缩小的实像，成像原理和照相机相同。逐一判断选项：A选项，感光组件上成的是实像，不是虚像，错误；B选项，所成的是缩小的实像，不是放大的实像，错误；C选项，放大镜的成像原理是物距小于焦距时成正立放大的虚像，和该系统原理不同，错误；D选项，该系统成像原理和照相机相同，正确。

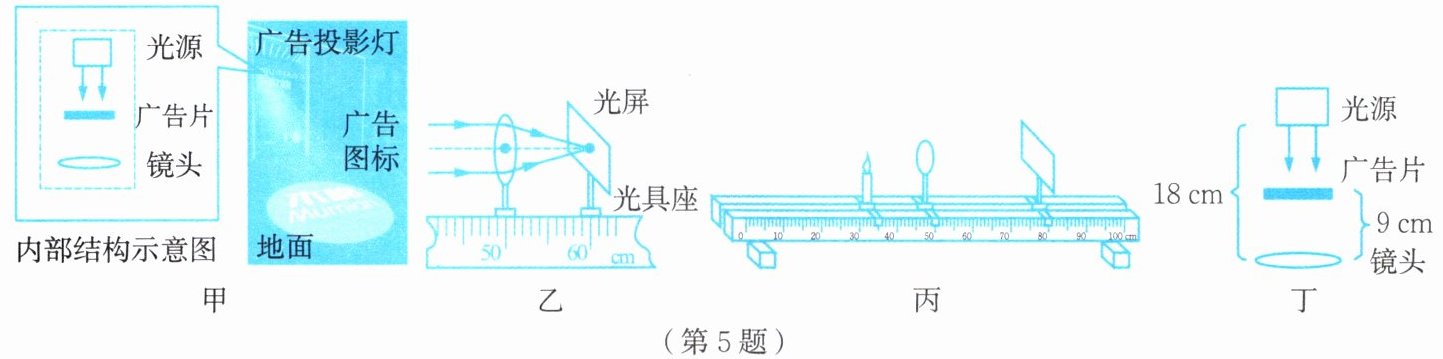

5. 如图甲所示为商场门口的广告投影灯及其内部结构，它主要由光源、广告片和凸透镜组成。兴趣小组对其内部的凸透镜进行了研究，回答下列问题。

（1）如图乙所示，平行于主光轴的光线经凸透镜后会聚在光屏上一点，该凸透镜的焦距是cm。
（2）为模拟投影灯的原理，把蜡烛放在丙图位置时，移动光屏，在光屏上能成倒立、的实像。
（3）某同种广告投影灯无法在地面上获得清晰的广告图标，兴趣小组拆开了投影灯，测量了相关距离如图所示，该广告投影灯存在的问题是。
（4）如果有一只虫子恰好落在了广告投影灯的透镜上，那么（）。
A. 地面上将会出现这只昆虫放大的像
B. 地面上将会出现这只昆虫的影子
C. 地面上不出现这只昆虫的像，但屏幕上出现一个大黑点
D. 地面上的广告几乎不受影响，只是比原来暗些

（1）10.0
（2）放大
（3）广告片到镜头的距离小于一倍焦距，无法在地面上成清晰的实像
（4）D

（1）平行于主光轴的光线经凸透镜折射后会聚在焦点上，焦点到光心的距离为焦距。由图乙可知，凸透镜位于50.0cm刻度处，光屏位于60.0cm刻度处，因此该凸透镜的焦距f=60.0cm-50.0cm=10.0cm。
（2）图丙中蜡烛位于35cm刻度处，凸透镜位于50cm刻度处，物距u=50cm-35cm=15cm，满足f＜u＜2f，根据凸透镜成像规律，此时光屏上成倒立、放大的实像。
（3）由图丁可知，广告片到镜头的距离为9cm，小于凸透镜的1倍焦距（10cm），此时u＜f，凸透镜成正立放大的虚像，虚像无法呈现在作为光屏的地面上，因此不能获得清晰的广告图标。
（4）虫子落在透镜上时，虫子处于透镜的1倍焦距以内，无法成实像投射到地面，仅遮挡了部分入射光线，剩余光线仍能经透镜折射成完整的广告像，因此地面上的广告几乎不受影响，只是透过透镜的总光线变少，像比原来暗些，故选D。
