10.如图4-6所示,有一静止在水平桌面上的茶杯,它受到的重力为2 N。请在图中画出茶杯所受支持力的示意图,并标注该力的大小。
图4-6
图4-7
图4-6
图4-7
答案
10.图略。提示:桌面对茶杯的支持力和茶杯受到的重力是一对平衡力
11.如图4-7所示，苹果静止放在手掌上，请画出苹果所受重力示意图。（黑点为苹果的重心）
答案
11.图略。提示:重力的作用点在苹果的重心

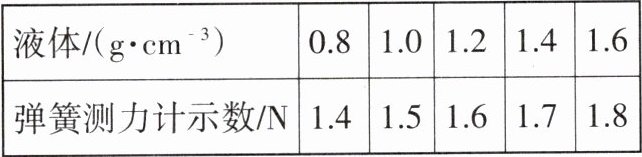

12.某课外兴趣小组在塑料小桶中分别盛满已知密度的五种不同液体后，用弹簧测力计测出它们受到的重力（如图4-8所示），记录数据如下表，$g$取$10\ \mathrm{N/kg}$。
分析表格中数据，可求得小桶的容积大小为
图4-8
分析表格中数据，可求得小桶的容积大小为
50
$\mathrm{cm}^3$；若小桶中盛满某种密度是$2.4\ \mathrm{g/cm}^3$的液体，则弹簧测力计的示数应该是2.2
$\mathrm{N}$。如果把弹簧测力计改装为液体密度秤，则分度值为0.4
$\mathrm{g/cm}^3$，0刻度线标在1
$\mathrm{N}$的地方。在不换弹簧测力计的基础上提供一种提高密度秤精确度的方法：增大小桶的容积（合理即可）
。图4-8
答案
12.50 2.2 0.4 1 增大小桶的容积（合理即可）
