2025年单元自测试卷青岛出版社八年级物理上册沪科版第137页答案
【典例4】如图所示，小蛮用绳子拉木箱，请画出：
(1) 木箱受到的重力示意图.
(2) 木箱受到的拉力示意图.

答案


解析

(1) 重力：重力作用在物体的重心上，方向竖直向下。以木箱的中心为作用点，画一条向下箭头，表示重力。
(2) 拉力：拉力作用在绳子的末端与木箱的连接点上，方向沿绳子的方向。以绳子的末端与木箱连接点为作用点，画一条沿绳子方向向上的箭头，表示拉力。
【变式训练】
如图所示，一物体以某一速度冲上表面粗糙的固定斜面.请画出物体在上滑过程中所受的重力$ G $和摩擦力$ f $的示意图.

答案


解析

首先确定物体的重力$ G $，方向竖直向下，作用点在物体的重心。然后确定摩擦力$ f $，方向与物体的运动方向相反，因为物体在上滑，所以摩擦力方向沿斜面向下，作用点也在物体的重心。画出这两个力的示意图，重力垂直向下，摩擦力沿斜面向下。

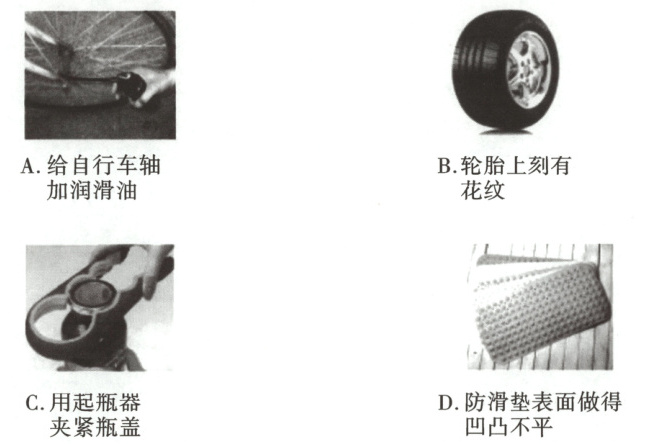

【典例5】如图所示的实例中，目的是减小摩擦的是(
A
).

答案

A

解析

A选项给自行车轴加润滑油，是通过使接触面分离来减小摩擦；B选项轮胎刻花纹、D选项防滑垫表面凹凸不平，都是通过增大接触面粗糙程度来增大摩擦；C选项用起瓶器夹紧瓶盖，是通过增大压力来增大摩擦。目的是减小摩擦的是A。
【典例6】冰壶是冬奥会比赛项目之一，冰壶比赛赛场的冰的最上面会覆盖着一层特制的微小颗粒.通常情况下，一名队员将冰壶掷出后，另外两名队员用冰刷刷冰面.这样做的目的是
减小
冰壶与冰面之间的摩擦，
增大
冰壶滑行的距离.(两空均选填“增大”或“减小”.)

答案

减小；增大

解析

用冰刷刷冰面时，机械能转化为冰的内能，冰的内能增加，温度升高，冰稍融化，冰面形成一层水膜，使冰壶与冰之间形成水膜，摩擦力减小，冰壶滑行的距离变大。
【典例7】过春节时，贴年画是我国的传统习俗.在竖直墙壁上贴长方形年画时，可利用重垂线来检查年画是否贴正.如图所示的年画的长边与重垂线不平行，为了把年画贴正，下列操作方法中正确的是(
C
).


A.换用质量大的重锤
B.上下移动年画的位置
C.调整年画，使年画的长边与重垂线平行
D.调整重垂线，使重垂线与年画的长边平行

答案

C

解析

重垂线是利用重力的方向始终是竖直向下的原理制成的。当年画的长边与重垂线不平行时，说明年画没有贴正，为了把年画贴正，应调整年画，使年画的长边与重垂线平行。A选项换用质量大的重锤，只能改变重锤的重力，不能改变重力的方向，无法使年画贴正；B选项上下移动年画的位置，不能改变年画长边与竖直方向的关系，无法使年画贴正；D选项调整重垂线，使重垂线与年画的长边平行，此时重垂线不再竖直，不能用来检查年画是否贴正。所以应该调整年画，使年画的长边与重垂线平行。
