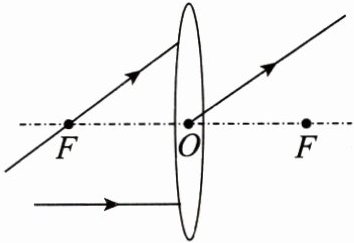

18.(烟台中考)光通过透镜会发生折射,请将图中的入射光线或折射光线补画完整。

解：
1. 过凸透镜光心O的入射光线，折射光线传播方向不变。
2. 平行于主光轴的入射光线，折射后过凸透镜右侧焦点F。
（根据上述规律补画光线，图略）

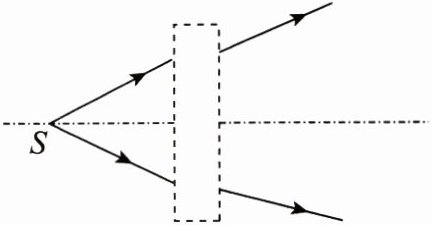

19.请在图中的虚线框内填入一个合适的透镜。

解：由图可知，从点光源S发出的两条光线经过透镜后变得发散。凹透镜对光线有发散作用，所以虚线框内应填入凹透镜。
答案：凹透镜（画图略，在虚线框内画出凹透镜符号）

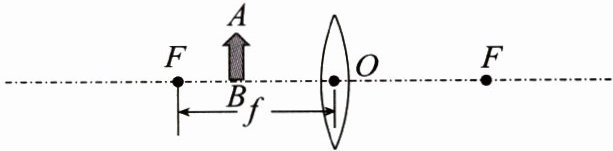

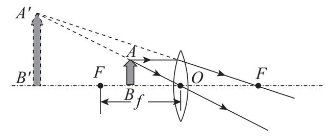

20.如图所示,画出物体通过凸透镜所成的像(图中箭头表示实物)。

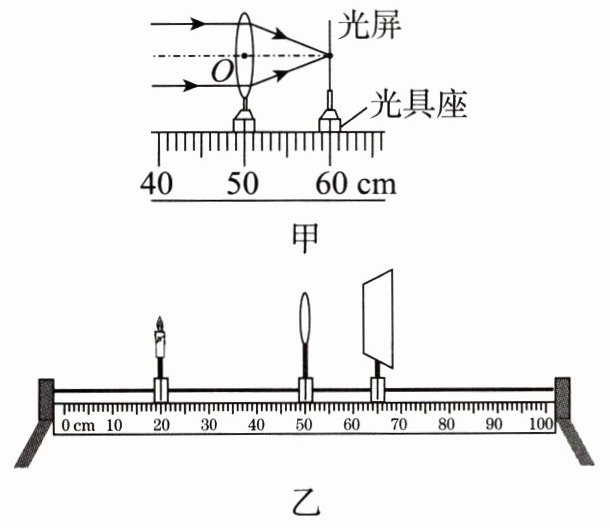

21.小明和小红同学探究凸透镜成像的规律时,实验步骤如下：
(1)如图甲所示,让一束平行光正对凸透镜入射,可测得凸透镜的焦距是cm。

(2)如图乙所示,将凸透镜放置在光具座上50 cm刻度线处,把蜡烛、光屏依次安装在光具座上,然后调节蜡烛烛焰、凸透镜及光屏的高度,使三者的中心在。
(3)随着蜡烛燃烧,光屏上像的位置将往上移。为了在光屏上得到完整的像,他们可将蜡烛向调节。实验过程中,小明和小红用一小纸片遮挡住透镜上半部分,他们发现烛焰在光屏上的成像是(选填“完整”或“不完整”)的。
(4)当烛焰与凸透镜相距35 cm时,在光屏上能看见清晰的像,若此时将蜡烛向左移动,不改变透镜位置,要使光屏上再次成清晰的像,则应将光屏向移动。
(5)他们再换用焦距为15 cm的凸透镜继续实验,若不改变蜡烛和透镜的位置,他们应将光屏向移动,重新得到清晰的像,且像的大小。

【解析】：
本题主要考查凸透镜成像规律的实验探究，涉及焦距的测量、实验装置的调节、像的移动规律、部分遮挡透镜对成像的影响以及更换凸透镜后像的变化等知识点。
(1)平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距。
(2)在实验中，为使像能成在光屏的中央，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度。
(3)随着蜡烛燃烧而变短，根据过光心不改变方向，像会向上移动；用一小纸片遮挡住透镜上半部分，凸透镜的其它部分仍然能够会聚光线而成像。
(4)凸透镜成实像时，物距增大，像距减小，像变小。
(5)凸透镜的焦距减小，对光的会聚能力变强，相当于物距相对变大，根据凸透镜成实像时，物距增大，像距减小，像变小进行分析。
【答案】：
(1)由图甲可知，平行光正对凸透镜入射，在凸透镜的右侧有一最小、最亮的光斑，此光斑即为凸透镜的焦点，焦点到凸透镜光心的距离即为焦距，所以凸透镜的焦距$f = 60.0cm - 50.0cm = 10.0cm$。
故答案为：$10.0$。
(2)在实验中，应调节烛焰、凸透镜及光屏的高度，使三者的中心大致在同一高度，这样可以使像成在光屏的中央。
故答案为：同一高度。
(3)随着蜡烛燃烧而变短，根据过光心不改变方向可知，像会向上移动；
为了使像仍成在光屏的中央，应将蜡烛相对于凸透镜向上调节；
用一小纸片遮挡住透镜上半部分，凸透镜的其它部分仍然能够会聚光线而成像，所以烛焰在光屏上的成像是完整的，只是像比原来暗一些。
故答案为：上；完整。
(4)当烛焰与凸透镜相距$35cm$时，$u\gt 2f$，成倒立、缩小的实像，若此时将蜡烛向左移动，物距增大，根据凸透镜成实像时，物距增大，像距减小，像变小可知，像距应减小，所以不改变透镜位置，要使光屏上再次成清晰的像，则应将光屏向左移动。
故答案为：左。
(5)他们再换用焦距为$15cm$的凸透镜继续实验，不改变蜡烛和凸透镜的位置，相当于增大了物距，根据凸透镜成实像时，物距增大，像距减小，像变小可知，要在光屏上成清晰的像，光屏要靠近凸透镜，即应将光屏向左移动，重新得到清晰的像，且像变小。
故答案为：左；变小。
