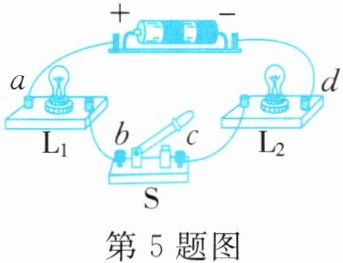

5. 如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光。于是他用一根导线分别连接ab、bc、cd和ac两点,灯$L_1、$$L_2$均不发光,再用导线连接bd两点时,灯$L_1$发光、$L_2$不发光。由此判定电路的故障是()


A.灯$L_1$与开关S均开路
B.灯$L_2$与开关S均开路
C.灯$L_1$与开关S均短路
D.灯$L_2$与开关S均短路

B

电路为串联电路：电源→a→L₁→b→开关S（b-c）→c→L₂→d→电源负极。闭合开关两灯均不亮，说明电路存在开路。
用导线连接bd时，L₁发光，说明电流路径：电源→a→L₁→b→导线（bd）→d→电源形成通路，故L₁、电源及a-b、d-负极均正常。
连接ab（短路L₁）、bc（短路S）、cd（短路L₂）、ac时两灯均不亮，说明短路L₁、S或L₂后电路仍开路，即开路点不止一处。
因L₁正常，故障只能在开关S和L₂。若开关S（b-c）开路且L₂（c-d）开路，原电路开路两灯不亮；连接bd时短路S和L₂，L₁通路发光，符合题意。

6. 在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。一段时间后,电流表A的示数变小,电压表V的示数不变。若故障只发生在电阻$R_1$或$R_2$上,用某完好的定值电阻$R(R＞R_2)$替换$R_2,$替换后电流表A的示数变大,电压表V的示数不变,则()

$A. R_1$一定断路
$B. R_1$可能短路
$C. R_2$一定断路
$D. R_2$可能断路

C

由电路图知，R₁与R₂并联，电流表测干路电流，电压表测R₂两端电压（即电源电压）。
初始故障时：电流表示数变小、电压表示数不变。因电压表示数不变，排除R₂短路（短路时电压表示数为0）；电流表示数变小，排除短路（短路电流变大），故故障为断路（R₁或R₂断路）。
若R₁断路：干路电流仅为R₂支路电流I=U/R₂。用R（R＞R₂）替换R₂后，电流I'=U/R＜U/R₂，电流变小，与“替换后电流变大”矛盾，排除。
若R₂断路：干路电流仅为R₁支路电流I=U/R₁。用R替换R₂后，电路为R₁与R并联，干路电流I'=U/R₁+U/R＞I，电流变大，且电压表示数仍为电源电压不变，符合题意。
综上，故障一定是R₂断路。

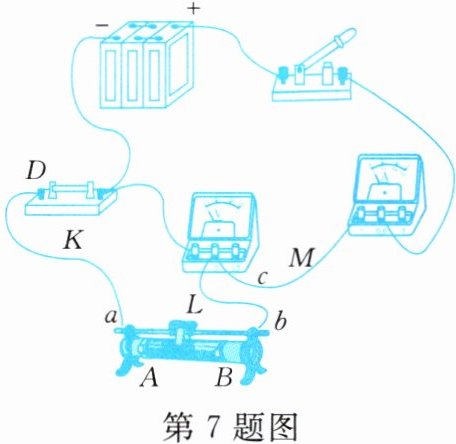

7. 在探究电流随电压变化关系时,小红连接好的电路如图所示。闭合开关,发现电流表、电压表均有示数,调节滑动变阻器,电流表、电压表示数都不变化。该电路有不妥之处,下列改正方法正确的是()

A.将导线K的a端移至接线柱A
B.将导线L的b端移至接线柱B
C.将导线M的c端移至接线柱B
D.将导线L的b端移至接线柱D

C

8. 在如图所示的电路中,电源电压U₀保持不变,闭合开关后,电压表示数为U₀。若电路中只有一处故障且只发生在小灯泡L或电阻R处,请回答下列问题：

(1)电路中出现的故障可能是。
(2)为了确定故障,现用一个完好的电阻R₀替换电阻R。请根据以上信息,写出小灯泡发光情况、替换前后电压表示数的变化情况及相对应的故障：

(1)R断路或L短路
(2)若小灯泡发光，电压表示数变小，则故障为R断路；若小灯泡不发光，电压表示数不变，则故障为L短路。

9. 如图所示为多挡位加热器的电路图,电热丝 $ R_1 $ 的阻值小于电热丝 $ R_2 $ 的阻值。闭合 $ S_1 $ 和 $ S_2 $ 时,对电路的分析正确的是()

A.$ R_1 $ 和 $ R_2 $ 串联
B.$ R_1 $ 两端的电压小于 $ R_2 $ 两端的电压
C.流过 $ R_1 $ 的电流大于流过 $ R_2 $ 的电流
D.如果 $ R_1 $ 断了,$ R_2 $ 也不能工作

C

闭合S₁和S₂时，R₁与R₂并联（多挡位加热器常见电路，两开关闭合时两电阻并联）。
A. 并联而非串联，A错误；
B. 并联电路各支路电压相等（均为电源电压220V），B错误；
C. 由I=U/R，U相等，R₁＜R₂，故I₁＞I₂，C正确；
D. 并联支路互不影响，R₁断后R₂仍能工作，D错误。
