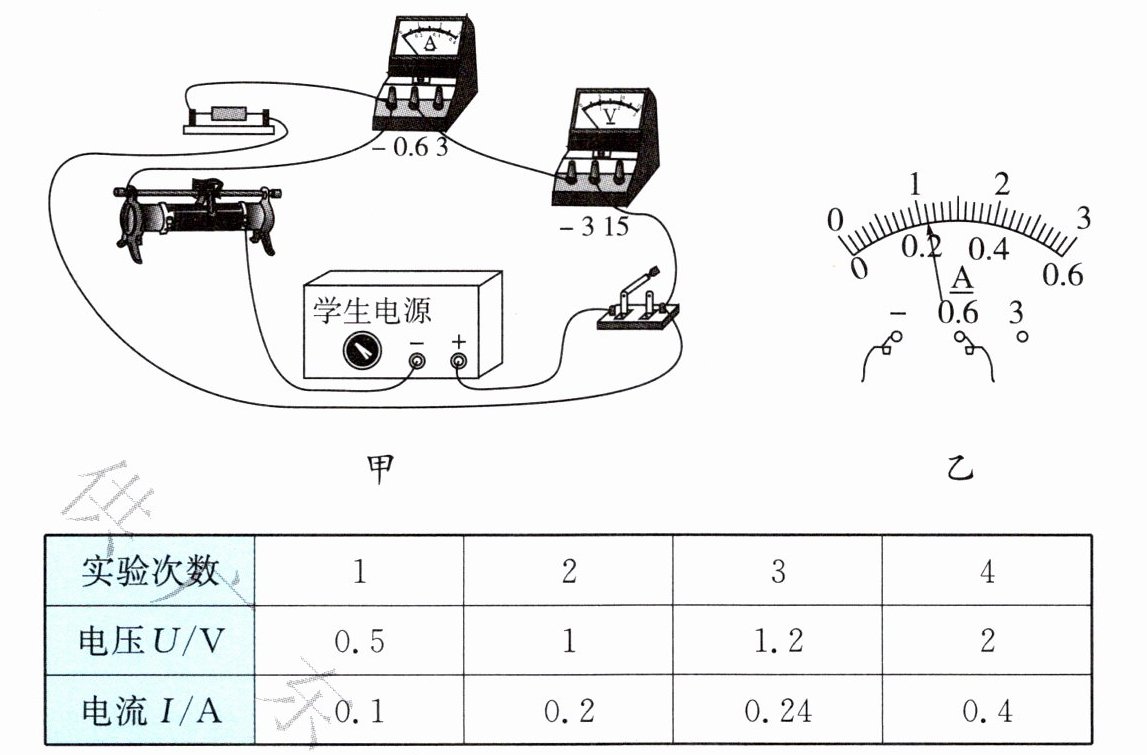

1. 某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持 3 V 不变,定值电阻的阻值为 5 Ω,滑动变阻器的规格为“20 Ω 0.5 A”。

(1)该同学接错了一根导线,这根导线上打“×”,并补画出正确的那根导线。
(2)正确改接电路后,该同学立进行实验,闭合开关后,电流表的示数如图乙所示,这位同学实验操作的不足之处是______。
(3)一小组展示的实验数据如表格所示,其他小组发现有一次实验数据是拼凑的,请你指出是第______次实验数据,并写出你的依据______。
(4)分析表格中有效实验数据,得出结论：______。

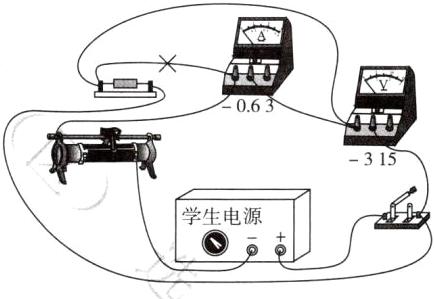

(1)如图所示
(2)闭合开关前，没有将滑片移到滑动变阻器最左端
(3)1 当滑动变阻器接入电路的电阻最大时，电路中的电流最小为0.12A
(4)在电阻一定时，通过导体的电流和导体两端的电压成正比

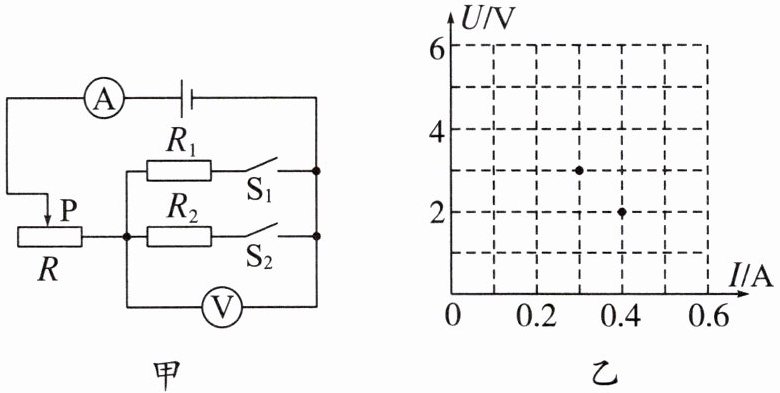

【典型例题 2】如图甲所示的电路,电源电压保持不变,先闭合开关$ S_1、$断开$ S_2,$调节滑动变阻器的滑片 P 至某位置；保持滑动变阻器滑片 P 的位置不变,再断开开关$ S_1、$闭合$ S_2,$电流表示数减小,将两次实验的电压表和电流表的示数的数据描点在坐标系中,如图乙所示。则$ R_1$(选填“＞”“＜”或$“＝”)R_2,$电源电压为V。

思路导引 先闭合开关 S_1、断开 S_2,调节滑动变阻器的滑片 P 至某位置,电阻 R_1 与滑动变阻器串联；保持滑动变阻器滑片 P 的位置不变,再断开开关 S_1、闭合 S_2,电阻 R_2 与滑动变阻器串联；电流表示数减小,说明电路中的电阻变大,滑动变阻器的阻值大小不变,故定值电阻的阻值变大了,即 R_1＜R_2。根据串联分压规律知,电压表的示数增大,根据题意和题图乙可知,第一次电流表的示数为 0.4 A,电压表的示数为 2 V,第二次电流表的示数为 0.3 A,电压表的示数为 3 V,电源电压$ U = U_{V} + IR,$代入数据有 U = 2 V + 0.4 A×R,U = 3 V + 0.3 A×R,解得 U = 6 V。
答案 ＜ 6
