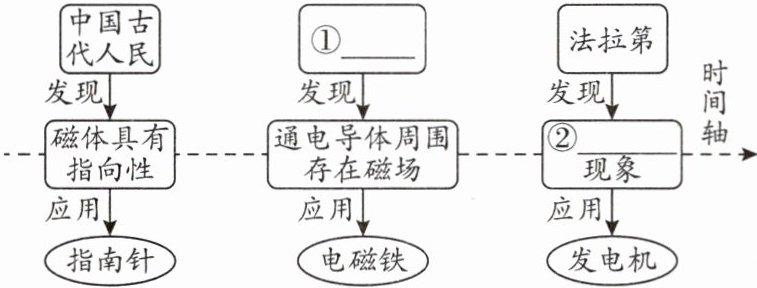

1. 如图所示是小明按时间顺序梳理的电与磁相关知识结构图,请你补充完整。
奥斯特
电磁感应
答案
奥斯特 电磁感应
2. 由金属杆组成如图所示的导轨,其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中,与倾斜放置的导轨ABCD平滑且固定连接。将一金属棒ab从倾斜导轨上一定高度由静止释放,运动过程中始终与导轨垂直接触且不受摩擦,则ab棒在水平导轨上的运动情况是：
做减速直线运动直至静止
。请你从能量转化的角度简述判断的理由：金属棒的动能不断转化为电能再转化为内能,直至动能为零
。答案
做减速直线运动直至静止 金属棒的动能不断转化为电能再转化为内能,直至动能为零

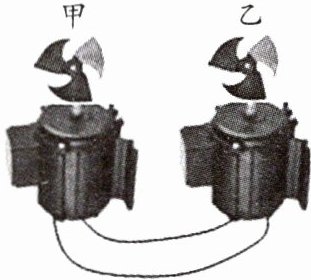

3.(双选)小罗把两个玩具电机用导线连接在一起(如图),用力快速拨动甲电机的转叶,发现乙电机的转叶也缓慢转动起来。对这个现象下列分析正确的是(
A.甲电机将电能转化为机械能
B.乙电机将电能转化为机械能
C.甲电机依据电磁感应来工作
D.两电机的工作原理是相同的
BC
)A.甲电机将电能转化为机械能
B.乙电机将电能转化为机械能
C.甲电机依据电磁感应来工作
D.两电机的工作原理是相同的
答案
BC
4. 如图是小聪设计的一款小制作,圆筒A中安装有磁体和可转动的线圈。有风吹过时,扇叶带动线圈转动,可使接入的LED灯发光。下列设备与小制作的工作原理相同的是(
A.电风扇
B.电熨斗
C.发电机
D.汽油机
C
)A.电风扇
B.电熨斗
C.发电机
D.汽油机
答案
C

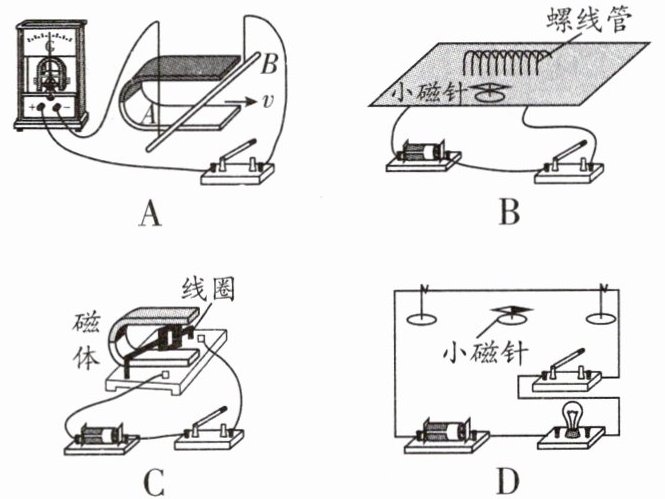

5. 下列四幅图中,能说明微型电扇工作原理的是(
A.
B.
C.
D.]
C
)A.
B.
C.
D.]
答案
C
解析
微型电扇的工作原理是通电导体在磁场中受到力的作用而运动。
A图是电磁感应现象，闭合电路的部分导体在磁场中做切割磁感线运动产生感应电流，是发电机的原理，不符合题意。
B图是奥斯特实验，说明电流周围存在磁场，不符合题意。
C图中，通电线圈在磁场中受力转动，符合电动机（微型电扇）的工作原理，符合题意。
D图是验证电流磁效应的实验，不符合题意。
答案：C
A图是电磁感应现象，闭合电路的部分导体在磁场中做切割磁感线运动产生感应电流，是发电机的原理，不符合题意。
B图是奥斯特实验，说明电流周围存在磁场，不符合题意。
C图中，通电线圈在磁场中受力转动，符合电动机（微型电扇）的工作原理，符合题意。
D图是验证电流磁效应的实验，不符合题意。
答案：C

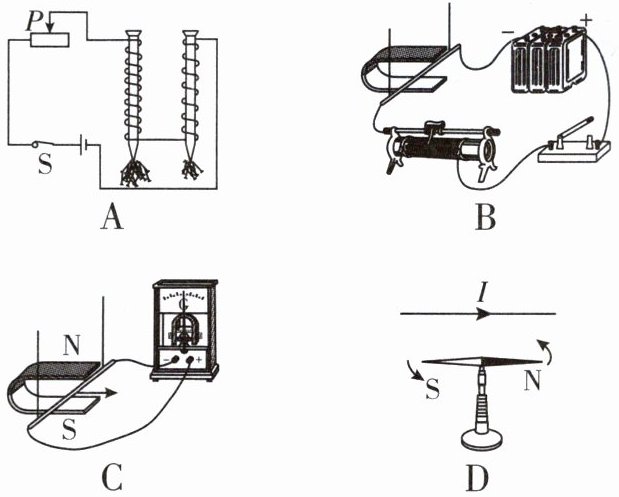

6. 某新能源汽车采用了能量回收制动方式：汽车制动时到站前停止动力供电,继续向前运行,内部线圈随车轮转动,切割磁感线产生感应电流,把机械能转化为电能进行回收。以下与其工作原理相同的是(
A.
B.
C.
D.]
C
)A.
B.
C.
D.]
答案
C
解析
汽车制动能量回收的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流，将机械能转化为电能。
分析各选项：
A图是探究影响电磁铁磁性强弱的因素，利用电流的磁效应，与电磁感应无关。
B图是电动机的工作原理，利用通电导体在磁场中受力运动，将电能转化为机械能，与题意不符。
C图中，导体棒在磁场中做切割磁感线运动时，灵敏电流计指针偏转，产生感应电流，是电磁感应现象，与能量回收原理相同。
D图是奥斯特实验，说明电流周围存在磁场，利用电流的磁效应，与电磁感应无关。
答案：C
分析各选项：
A图是探究影响电磁铁磁性强弱的因素，利用电流的磁效应，与电磁感应无关。
B图是电动机的工作原理，利用通电导体在磁场中受力运动，将电能转化为机械能，与题意不符。
C图中，导体棒在磁场中做切割磁感线运动时，灵敏电流计指针偏转，产生感应电流，是电磁感应现象，与能量回收原理相同。
D图是奥斯特实验，说明电流周围存在磁场，利用电流的磁效应，与电磁感应无关。
答案：C
