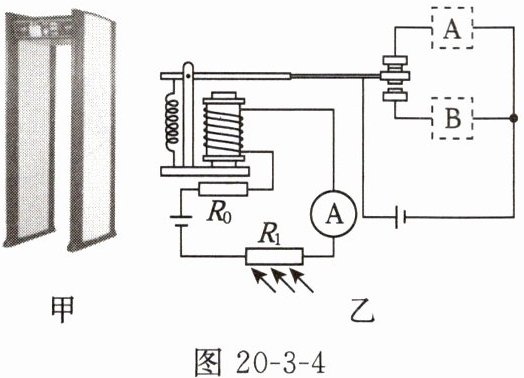

7. 图 20 - 3 - 4 甲是某物理兴趣小组设计的体感测温门,其内部工作电路可简化为图 20 - 3 - 4 乙。$R_1 $是热敏电阻,其阻值随温度的升高而减小,R₀ 为定值电阻。通过测温门时,若人体温度正常,绿灯亮电铃不响；若人体温度高于 37.3℃,绿灯不亮电铃响。下列说法正确的是()。

A.测温门是通过感应人体发出的紫外线来测量温度的
B.工作电路主要利用了电流的热效应
C.人体温度越高,电流表的示数越小
D.A 处是绿灯,B 处是电铃

D

【解析】
逐一分析选项：
A. 测温门是通过感应人体发出的红外线来测量温度的，不是紫外线，A错误；
B. 工作电路利用的是电流的磁效应（电磁继电器原理），不是电流的热效应，B错误；
C. 人体温度越高，热敏电阻$R_1$阻值越小，控制电路总电阻越小，电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，控制电路电流越大，电流表示数越大，C错误；
D. 当人体温度高于37.3℃时，$R_1$阻值减小，控制电路电流增大，电磁铁磁性增强，吸引衔铁，使B所在电路接通、A所在电路断开，结合题意“温度高时绿灯不亮电铃响”，可知A处是绿灯，B处是电铃，D正确。
【答案】
D
【知识点】
电磁继电器、欧姆定律、热敏电阻特性
【点评】
本题结合电磁继电器、热敏电阻考查欧姆定律的应用，需结合电路变化和电磁继电器工作过程分析判断，注重对综合应用能力的考查。
【难度系数】
0.6

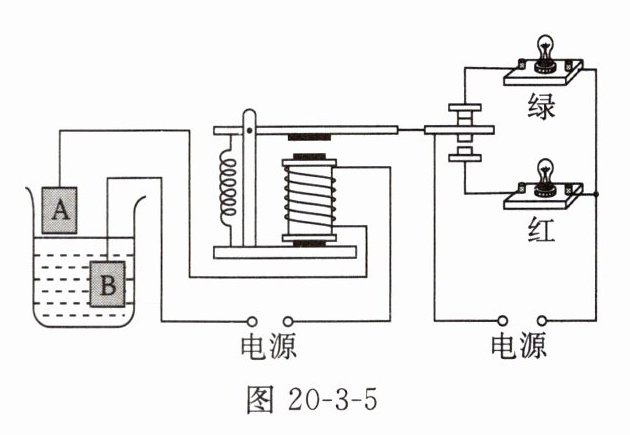

8. 某学校为了培养学生的科学素养,组织科技创新大赛,小明在比赛中制作了水位自动报警器,原理图如图 20 - 3 - 5 所示。当水位达到金属块 A 时(一般的水都能导电),()。

A.两灯都亮
B.两灯都不亮
C.只有绿灯亮
D.只有红灯亮

D

当水位达到金属块A时，水导电使控制电路接通，电磁铁有磁性吸引衔铁，动触点与下方静触点接触，红灯所在电路接通，绿灯所在电路断开，故只有红灯亮。
D

9. 如图 20 - 3 - 6 所示,电路连接正确,通电后小磁针指向如图所示(涂黑端表示 N 极)。请在图中标出螺线管的磁极、电源的“+”“-”极,并画出螺线管的绕法(至少三圈)。

如图

【解析】
1. 确定螺线管磁极：根据小磁针N极指向左，由异名磁极相互吸引，可知螺线管左端为N极，右端为S极。
2. 确定电流方向：由电流表“+”“-”接线柱可知，电流从螺线管右端流入、左端流出。
3. 确定电源正负极：结合电流方向，可判断电源右端为“+”极，左端为“-”极。
4. 绘制螺线管绕法：运用安培定则，右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，从螺线管右端正面绕入，左端背面绕出，绘制至少三圈。
【答案】
如图所示
$
【知识点】
磁极间的相互作用、安培定则、电流表的使用
【点评】
本题综合考查磁极间相互作用规律、安培定则及电流表的使用，需要逐步推理判断，注重知识的综合应用能力。
【难度系数】
0.6
