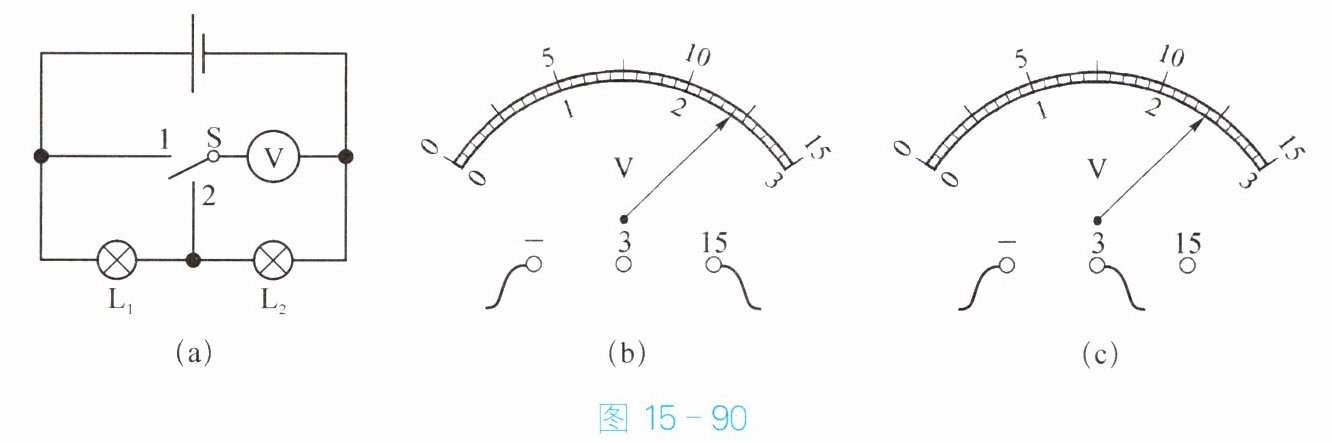

20. 如图 15 - 90(a)所示,电源电压保持不变。当开关 S 接 1 时,电压表的示数如图 15 - 90(b)所示；当开关 S 接 2 时,电压表的示数如图 15 - 90(c)所示。求：
(1) 电源电压。
$(2) L_1、$$L_2 $两端的电压。

答案

$(1) 12 V (2) L_1$两端的电压为$9.6 V,L_2$两端的电压为2.4 V

解析


(1) 当开关S接1时，电压表测电源电压，图(b)中电压表量程为0~15V，分度值0.5V，示数为12V，故电源电压$U = 12\ V$。
(2) 当开关S接2时，电压表测$L_2$两端电压，图(c)中电压表量程为0~3V，分度值0.1V，示数为2.4V，即$U_2 = 2.4\ V$。
因为$L_1$、$L_2$串联，所以$L_1$两端电压$U_1 = U - U_2 = 12\ V - 2.4\ V = 9.6\ V$。
(1) $12\ V$
(2) $L_1$两端电压为$9.6\ V$，$L_2$两端电压为$2.4\ V$
